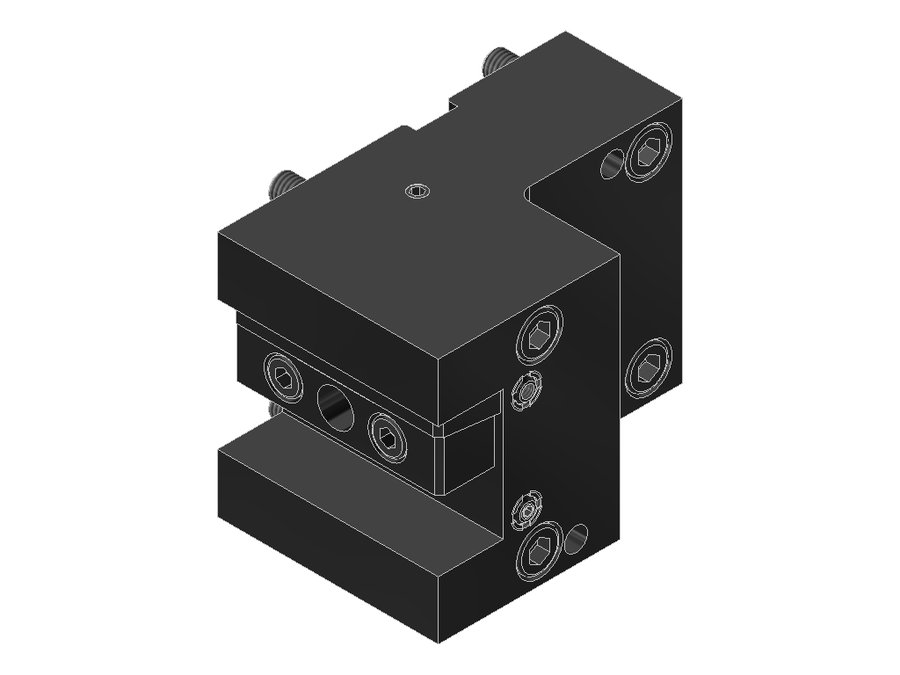

Державка токарная продольная EWS 4.BMT25TS4000V15, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25TS4000V15

Державка токарная продольная EWS 4.BMT25TS4000V15, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB072F5515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT55F Takisawa
Присоединение инструментахвостовик 25x25
Вылет LPR85 мм
Масса5,968 кг
Высота95 мм
Общая длина100 мм
Ширина134 мм
Заказной номер EWS179591
Радиальная высота47,5 мм
Радиальная ширина80 мм
Функциональная ширина55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25TS4000V15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25QSM200-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM200IKлевоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200IK-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM350IKлевоехвостовик 25x25BMT80 Mazak10596132
4.BMT25SL200IKX40левоехвостовик 25x25BMT32E409990
4.BMT25SL200X40левоехвостовик 25x25BMT32E409990
4.BMT25TS4000V15левоехвостовик 25x25BMT55F Takisawa8595100Текущая
4.BMT25TW20IKлевоехвостовик 25x25BMT65B659670,4
4.BMT25VL2IKX60левоехвостовик 25x25BMT55609064,6
4.BMT25VL2X60левоехвостовик 25x25BMT55609064,6
4.BMT31.75BMT75Z60.5X85левоехвостовик 1 1/4"x1 1/4"BMT758511289,9
4.BMT32BMT75IKZ60.5X85левоехвостовик 32x32BMT758511289,9

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25TS4000V15.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
