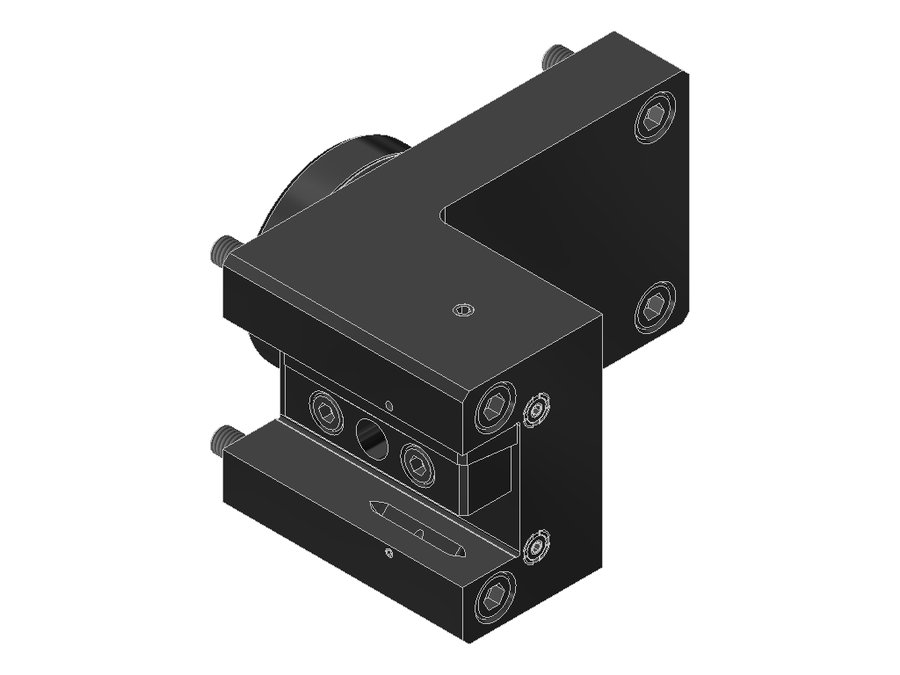

Державка токарная продольная EWS 4.BMT25QSM350IK, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB072E8015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT80 Mazak |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 105 мм |
| Масса | 7,595 кг |
| Высота | 96 мм |
| Общая длина | 132 мм |
| Ширина | 174,5 мм |
| Заказной номер EWS | 213098 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 74,5 мм |
| Функциональная ширина | 49,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25QSM350IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25NZIK | левое | хвостовик 25x25 | BMT40 DMG Mori | 95 | 94 | 107,1 | |
| 4.BMT25P2100IK-STAT | левое | хвостовик 25x25 | BMT55x80 DN Solutions | 75,5 | — | — | |
| 4.BMT25QSM200 | левое | хвостовик 25x25 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25QSM200-STAT | левое | хвостовик 25x25 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM200IK | левое | хвостовик 25x25 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25QSM200IK-STAT | левое | хвостовик 25x25 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM350IK | левое | хвостовик 25x25 | BMT80 Mazak | 105 | 96 | 132 | Текущая |
| 4.BMT25SL200IKX40 | левое | хвостовик 25x25 | BMT32E | 40 | 99 | 90 | |
| 4.BMT25SL200X40 | левое | хвостовик 25x25 | BMT32E | 40 | 99 | 90 | |
| 4.BMT25TS4000V15 | левое | хвостовик 25x25 | BMT55F Takisawa | 85 | 95 | 100 | |
| 4.BMT25TW20IK | левое | хвостовик 25x25 | BMT65B | 65 | 96 | 70,4 | |
| 4.BMT25VL2IKX60 | левое | хвостовик 25x25 | BMT55 | 60 | 90 | 64,6 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25QSM350IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
