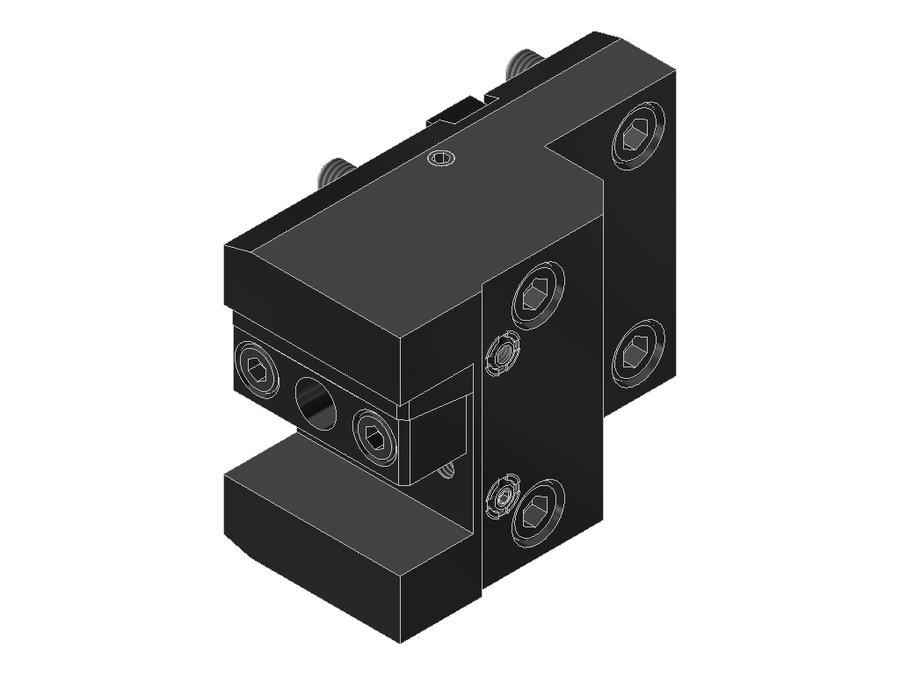

Державка токарная продольная EWS 4.BMT25VL2X60, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25VL2X60

Державка токарная продольная EWS 4.BMT25VL2X60, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментахвостовик 25x25
Вылет LPR60 мм
Масса3,635 кг
Высота90 мм
Общая длина64,6 мм
Ширина126 мм
Заказной номер EWS197662
Радиальная высота45 мм
Радиальная ширина81 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25VL2X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25QSM350IKлевоехвостовик 25x25BMT80 Mazak10596132
4.BMT25SL200IKX40левоехвостовик 25x25BMT32E409990
4.BMT25SL200X40левоехвостовик 25x25BMT32E409990
4.BMT25TS4000V15левоехвостовик 25x25BMT55F Takisawa8595100
4.BMT25TW20IKлевоехвостовик 25x25BMT65B659670,4
4.BMT25VL2IKX60левоехвостовик 25x25BMT55609064,6
4.BMT25VL2X60левоехвостовик 25x25BMT55609064,6Текущая
4.BMT31.75BMT75Z60.5X85левоехвостовик 1 1/4"x1 1/4"BMT758511289,9
4.BMT32BMT75IKZ60.5X85левоехвостовик 32x32BMT758511289,9
4.BMT32BMT75Z60.5X85левоехвостовик 32x32BMT758511289,9
4.BMT32BMT85IKX45левоехвостовик 32x32BMT8545130110
4.BMT32HT700левоехвостовик 32x32BMT110 Hwacheon30140—

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25VL2X60.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
