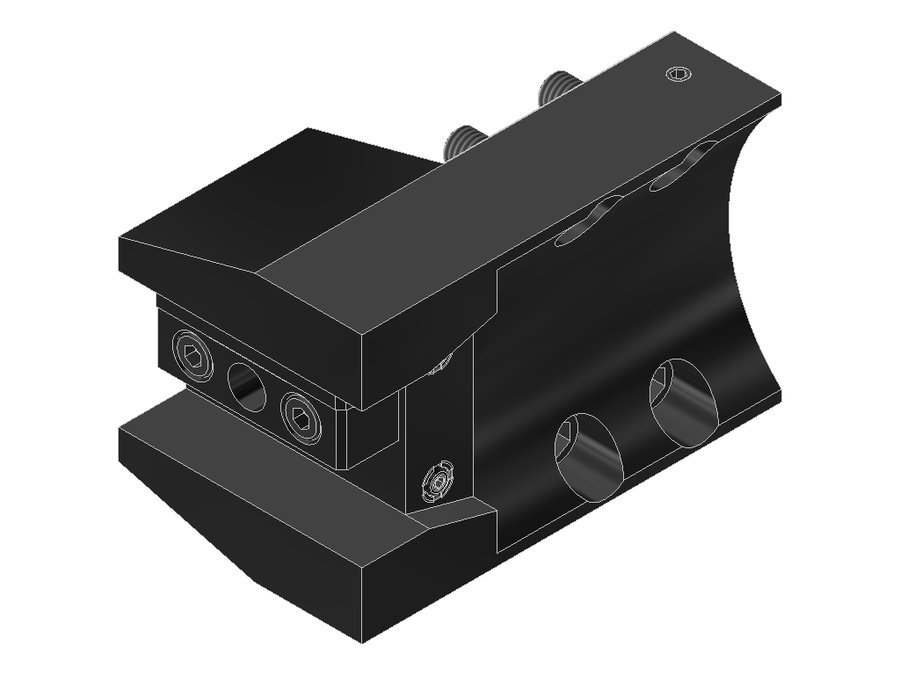

Державка токарная продольная EWS 4.BMT25SL200X40, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25SL200X40

Державка токарная продольная EWS 4.BMT25SL200X40, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT32E
Присоединение инструментахвостовик 25x25
Вылет LPR40 мм
Масса5,12 кг
Высота99 мм
Общая длина90 мм
Ширина155 мм
Заказной номер EWS155922
Радиальная высота49,5 мм
Радиальная ширина70 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25SL200X40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25QSM200левоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM200IKлевоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200IK-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM350IKлевоехвостовик 25x25BMT80 Mazak10596132
4.BMT25SL200IKX40левоехвостовик 25x25BMT32E409990
4.BMT25SL200X40левоехвостовик 25x25BMT32E409990Текущая
4.BMT25TS4000V15левоехвостовик 25x25BMT55F Takisawa8595100
4.BMT25TW20IKлевоехвостовик 25x25BMT65B659670,4
4.BMT25VL2IKX60левоехвостовик 25x25BMT55609064,6
4.BMT25VL2X60левоехвостовик 25x25BMT55609064,6
4.BMT31.75BMT75Z60.5X85левоехвостовик 1 1/4"x1 1/4"BMT758511289,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25SL200X40.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
