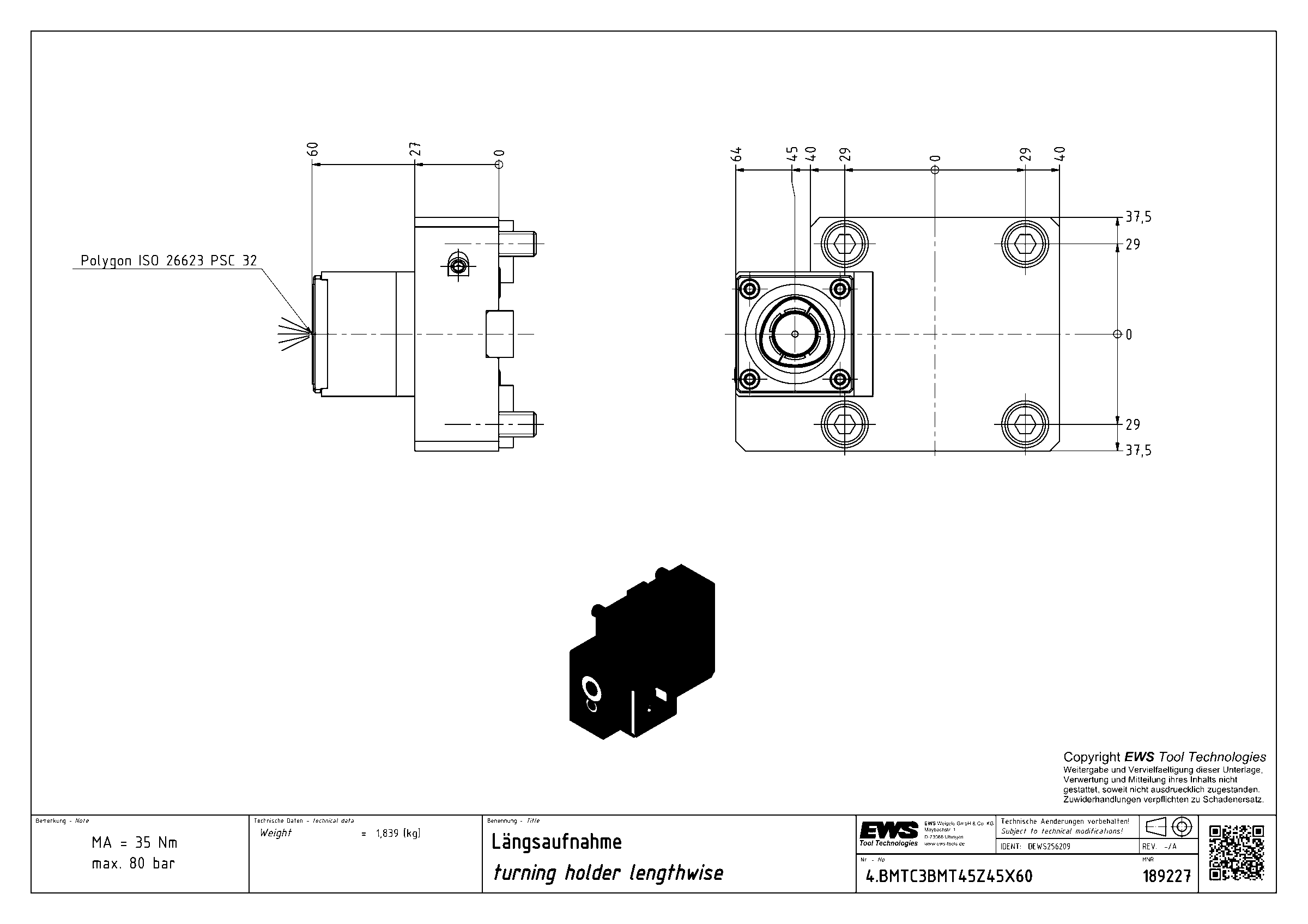

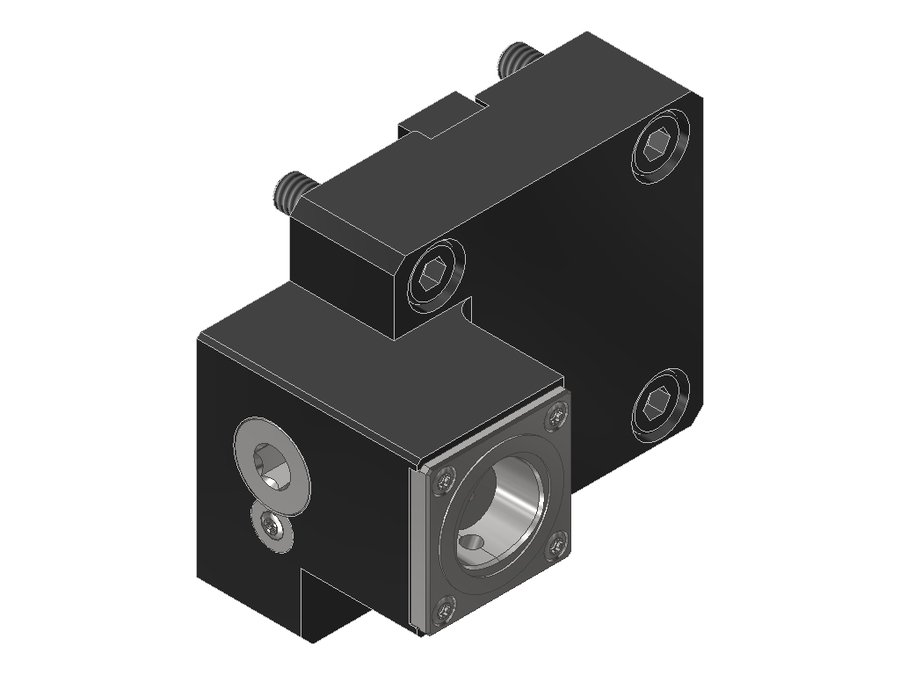

Державка токарная продольная EWS 4.BMTC3BMT45Z45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC3BMT45Z45X60

Державка токарная продольная EWS 4.BMTC3BMT45Z45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаCCS03200195
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментаPSC 32
Функциональная длина60 мм
Вылет LPR60 мм
Масса1,839 кг
Высота75 мм
Общая длина64,6 мм
Ширина104 мм
Заказной номер EWS189227
Радиальная высота37,5 мм
Радиальная ширина40 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC3BMT45Z45X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 32:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 35 Н·м
    • Усилие зажима 16 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT32NX4000IKX60левоехвостовик 32x32BMT75 DMG Mori60136120
4.BMT32P700левоехвостовик 32x32BMT8550130110
4.BMT32P700IKлевоехвостовик 32x32BMT8550130110
4.BMT32SL603X5левоехвостовик 32x32BMT50 DMG Mori———
4.BMT32VL8X135левоехвостовик 32x32BMT75135112139,9
4.BMTC3BMT45ÜKZ45X60левоеPSC 32BMT45607564,6
4.BMTC3BMT45Z45X60левоеPSC 32BMT45607564,6Текущая
4.BMTC4ABX64левоеPSC 40BMT54 Miyano709276,5
4.BMTC4BIGX65левоеPSC 40BMT55 Biglia658470
4.BMTC4BMT55ÜKZ38X70левоеPSC 40BMT55708574,6
4.BMTC4BMT55ÜKZ76X40левоеPSC 40BMT55408570
4.BMTC4BMT55Z38X70левоеPSC 40BMT55708574,6

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC3BMT45Z45X60.

Инструмент статический15

  • 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
  • 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
  • 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
  • 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
  • 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
  • 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
  • 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
  • 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
  • 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
  • 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
