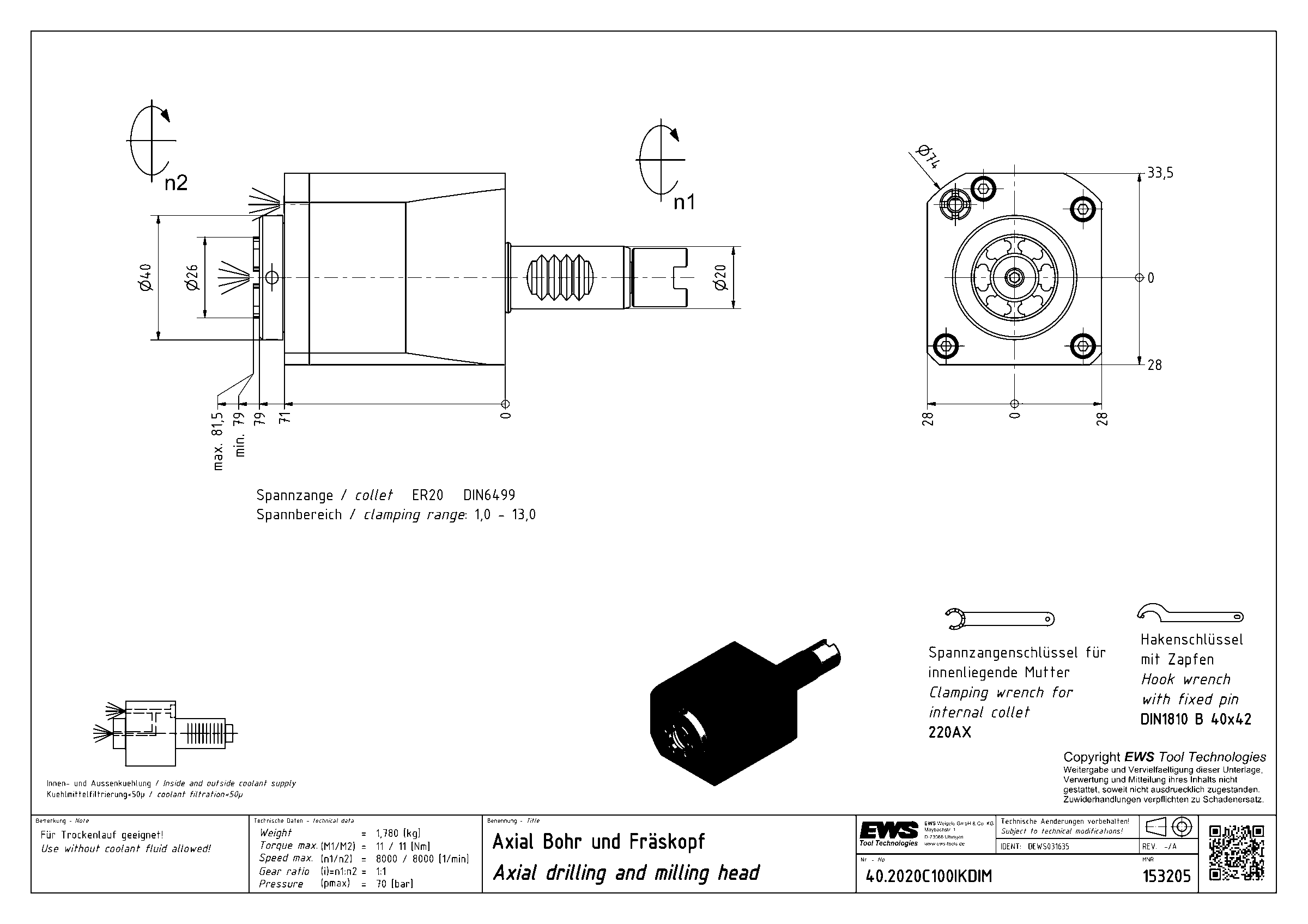

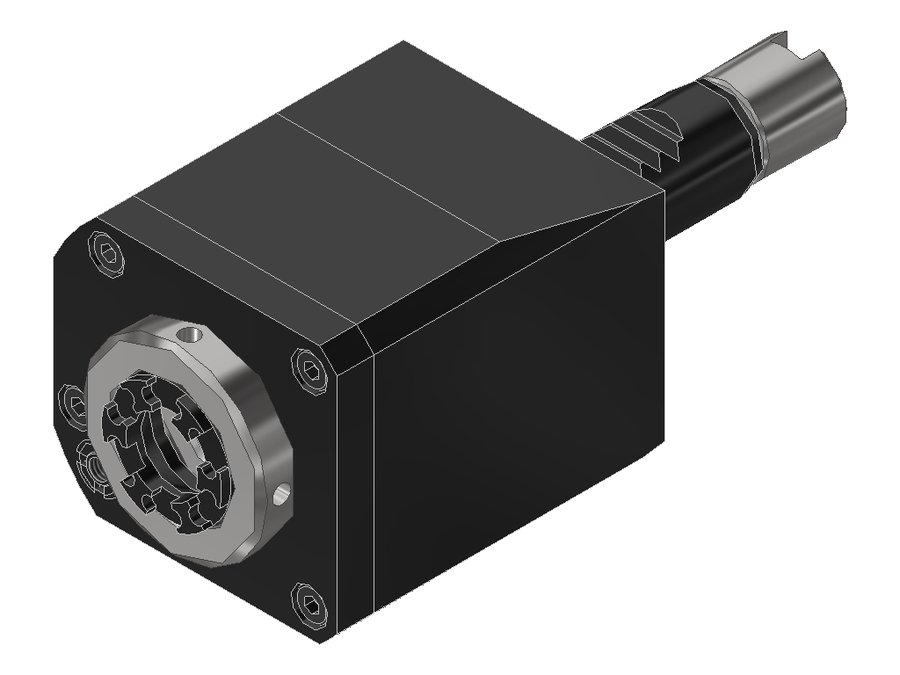

Головка приводная осевая сверлильно-фрезерная EWS 40.2020C100IKDIM, хвостовик Ø20, под цанги ER20 (Ø2–13 мм), код 200 428E
| Код интерфейса станка | ZYV02000115 |
|---|---|
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | пазовый поводок |
| Диаметр хвостовика | 20 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI20 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 79 мм |
| Вылет LPR | 79 мм |
| Масса | 1,78 кг |
| Высота | 56 мм |
| Общая длина | 137,5 мм |
| Заказной номер EWS | 153205 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 11 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.2020C100IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER20 DIN 6499
- Диапазон зажима Ø2–13 мм
- Для цанги 200 428E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 75 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.60V5KR5482 | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | |
| 40.60V5KR5482IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | |
| 40.60V5KRLB45 | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 231 | |
| 40.60V5KRLB45IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 231 | |
| 40.60V5KRTOEM | 60 | VDI60 | EWS Varia V5 | 121,5 | 121,5 | 221,5 | |
| 40.60V55482IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | |
| 40.2020C100IKDIM | 20 | VDI20 | цанга ER20 | 79 | 79 | 137,5 | Текущая |
| 40.2020C100IM | 20 | VDI20 | цанга ER20 | 79 | 79 | 137,5 | |
| 40.2020KC100IM | 20 | VDI20 | цанга ER20 | 56,5 | 56,5 | 115 | |
| 40.2020TOEM | 20 | VDI20 | цанга ER20 | 77 | 77 | 121 | |
| 40.2520HYDG200IKC | 25 | VDI25 | гидропатрон Ø20 | — | — | — | |
| 40.2520WNG200#01 | 25 | VDI25 | Weldon Ø20 | 85 | 85 | 143,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.2020C100IKDIM.
Ключи и отвёртки3
- 220AXКлюч для зажимной гайки EWS 220AX
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
- DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
