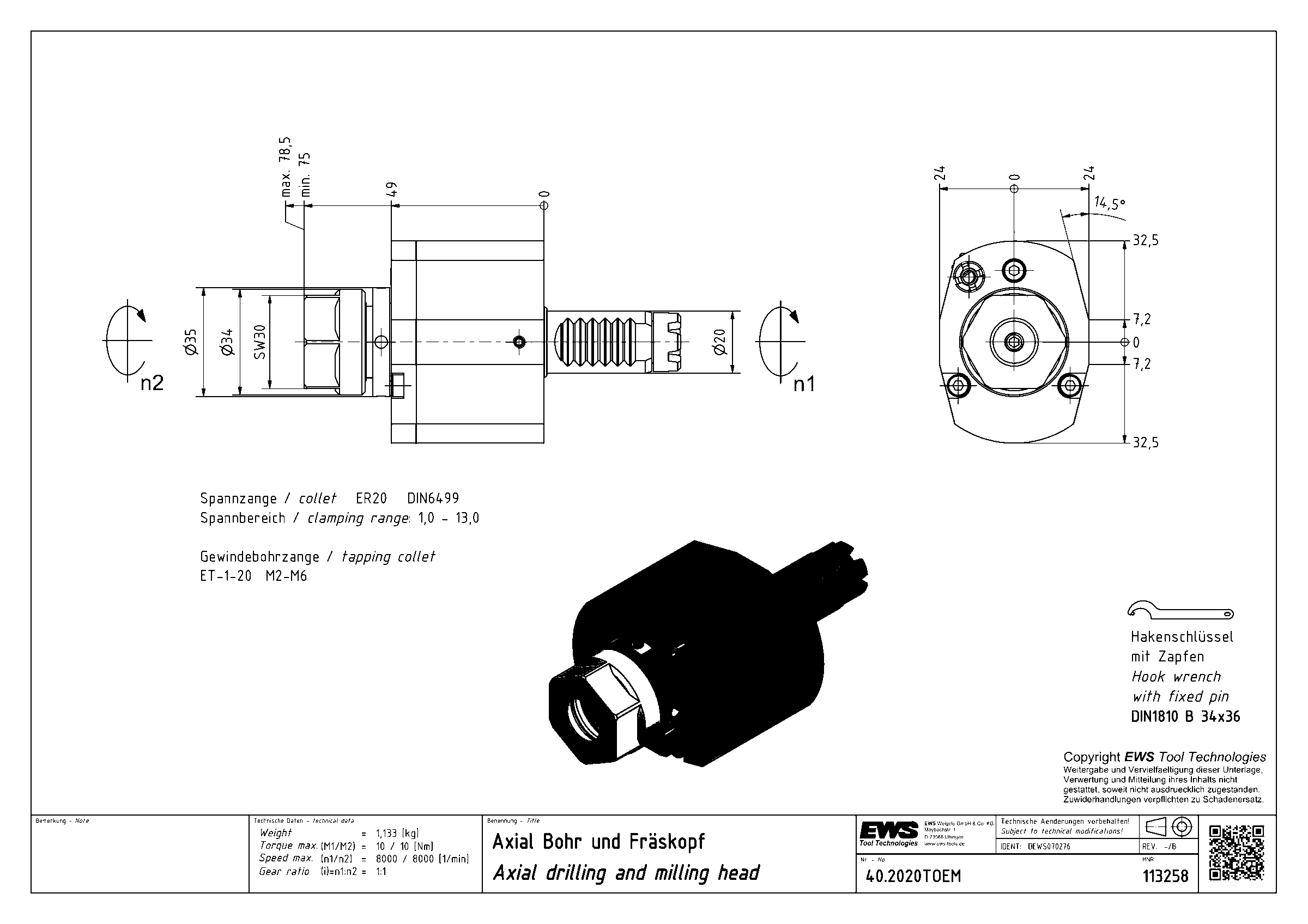

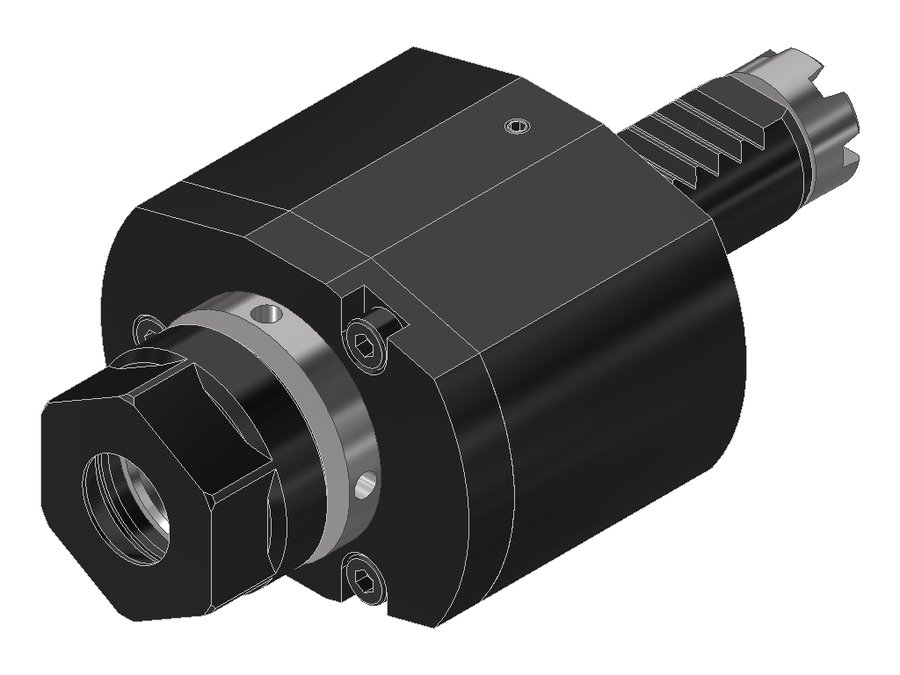

Головка приводная осевая сверлильно-фрезерная EWS 40.2020TOEM, хвостовик Ø20, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.2020TOEM

Головка приводная осевая сверлильно-фрезерная EWS 40.2020TOEM, хвостовик Ø20, под цанги ER20 (Ø2–13 мм), код 200 428E

Код интерфейса станкаZYV02000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика20 мм
Исполнениенейтральное
Присоединение к станкуVDI20
Присоединение инструментацанга ER20
Функциональная длина77 мм
Вылет LPR77 мм
Масса1,133 кг
Высота48 мм
Общая длина121 мм
Заказной номер EWS113258
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент10 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.2020TOEM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.60V5KRLB45IK60VDI60EWS Varia V5102102231
40.60V5KRTOEM60VDI60EWS Varia V5121,5121,5221,5
40.60V55482IK60VDI60EWS Varia V5102102210
40.2020C100IKDIM20VDI20цанга ER207979137,5
40.2020C100IM20VDI20цанга ER207979137,5
40.2020KC100IM20VDI20цанга ER2056,556,5115
40.2020TOEM20VDI20цанга ER207777121Текущая
40.2520HYDG200IKC25VDI25гидропатрон Ø20———
40.2520WNG200#0125VDI25Weldon Ø208585143,5
40.2525ABCHBIM#0125VDI25цанга ER257373140,3
40.2525ABCIKCIM25VDI25цанга ER257373139,1
40.2525ABCIM25VDI25цанга ER257373139,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.2020TOEM.

Ключи и отвёртки2

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 B - 34X36Ключ крючковый с носиком EWS DIN1810 B - 34X36, для гаек с радиальными отверстиями

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
