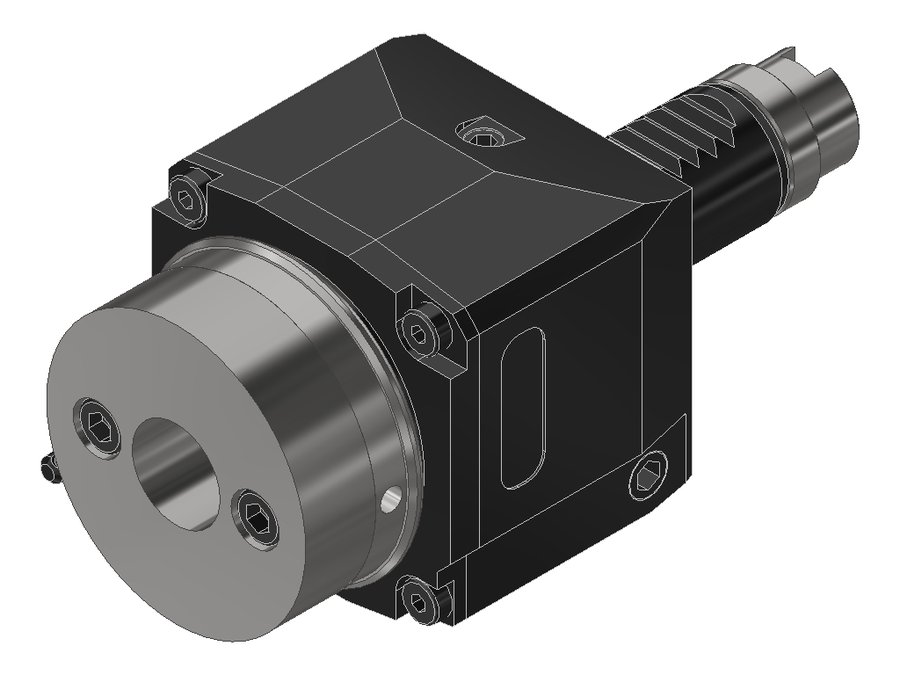

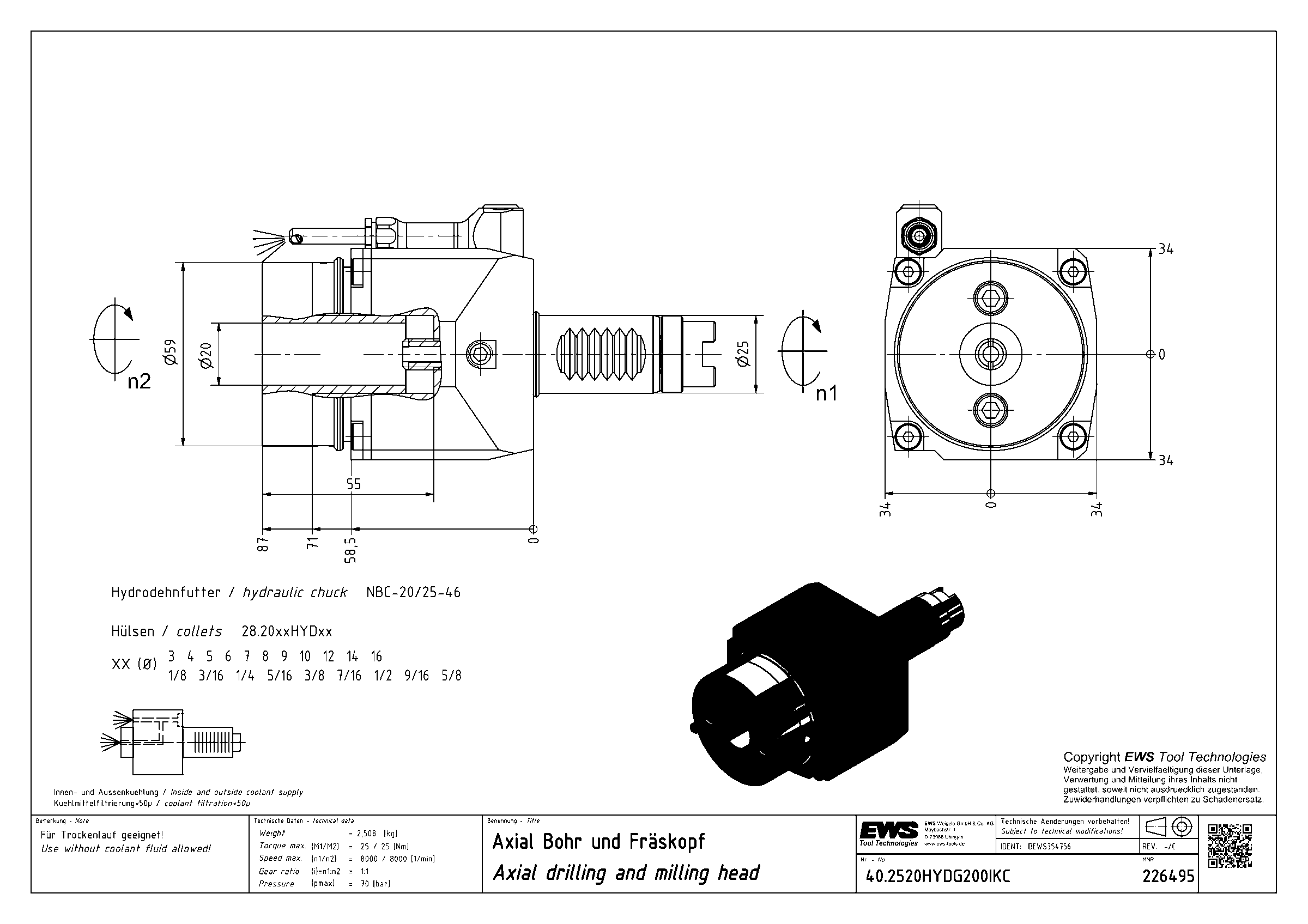

Головка приводная осевая сверлильно-фрезерная EWS 40.2520HYDG200IKC, хвостовик Ø25, гидропатрон Ø20
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.2520HYDG200IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.2520HYDG200IKC, хвостовик Ø25, гидропатрон Ø20

Код интерфейса станкаZYV02500115
Код интерфейса инструментаZYL02000115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводпазовый поводок
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментагидропатрон Ø20
Масса2,508 кг
Заказной номер EWS226495
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.2520HYDG200IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Интерфейс гидравлического зажима (Hydrostretching)

  • Высокоточный зажим
  • Оптимальная соосность режущей кромки инструмента
  • Демпфирование вибраций и дребезга
  • Для изменения диаметра зажима доступны втулки редукционные
  • Инструмент зажимается одним винтом
  • Дополнительное приспособление не требуется
  • Соблюдать момент затяжки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.60V5KRTOEM60VDI60EWS Varia V5121,5121,5221,5
40.60V55482IK60VDI60EWS Varia V5102102210
40.2020C100IKDIM20VDI20цанга ER207979137,5
40.2020C100IM20VDI20цанга ER207979137,5
40.2020KC100IM20VDI20цанга ER2056,556,5115
40.2020TOEM20VDI20цанга ER207777121
40.2520HYDG200IKC25VDI25гидропатрон Ø20———Текущая
40.2520WNG200#0125VDI25Weldon Ø208585143,5
40.2525ABCHBIM#0125VDI25цанга ER257373140,3
40.2525ABCIKCIM25VDI25цанга ER257373139,1
40.2525ABCIM25VDI25цанга ER257373139,1
40.2525G200#0125VDI25цанга ER2591,591,5150

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.2520HYDG200IKC.

Переходники21

  • 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
  • 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
  • 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
  • 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
  • 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
  • 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
  • 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
  • 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
  • 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
  • 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
  • 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
  • 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
  • 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
  • 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100
