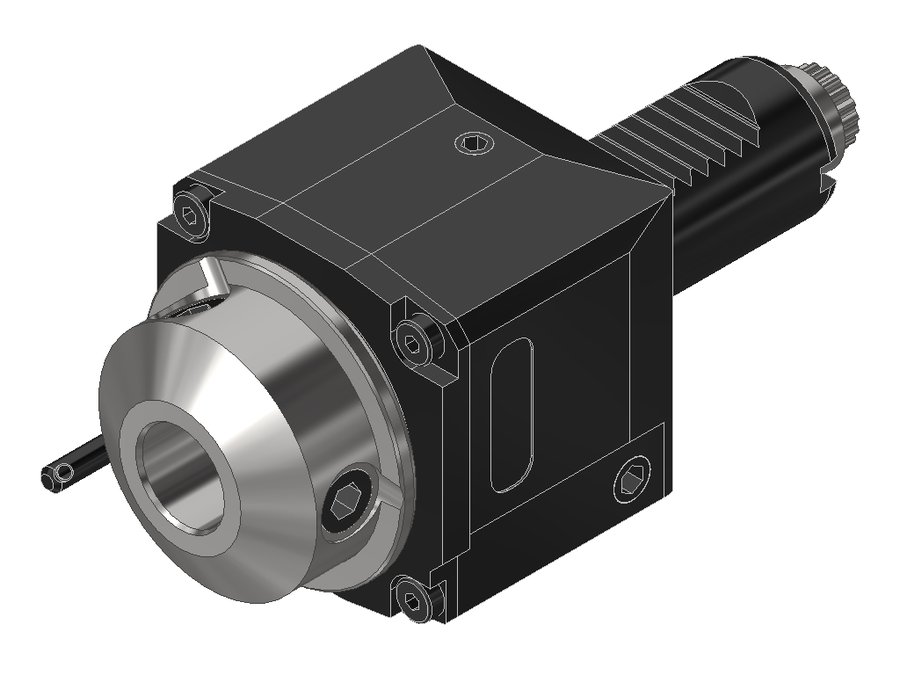

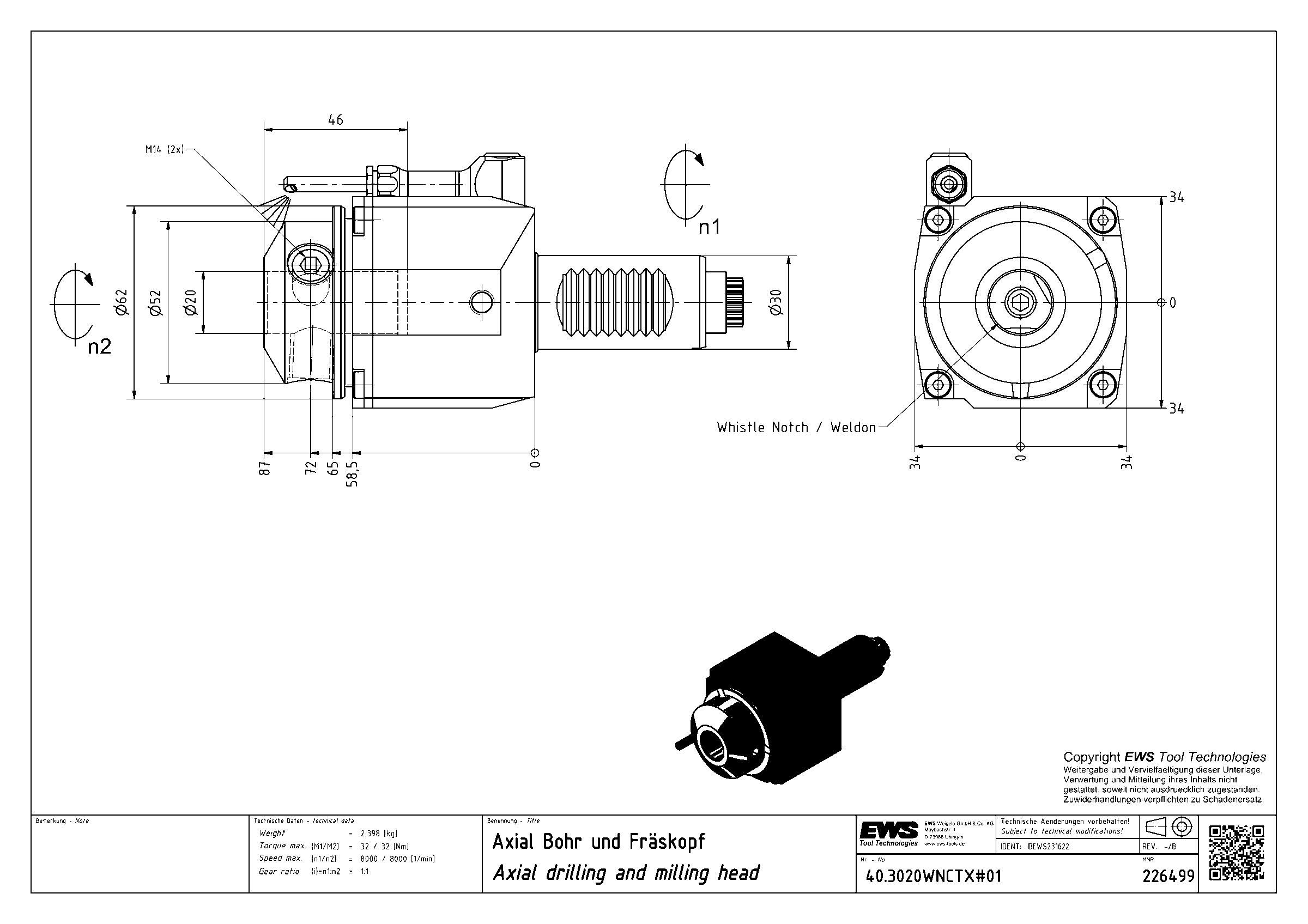

Головка приводная осевая сверлильно-фрезерная EWS 40.3020WNCTX#01, хвостовик Ø30, Whistle Notch/Weldon Ø20
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.3020WNCTX#01

Головка приводная осевая сверлильно-фрезерная EWS 40.3020WNCTX#01, хвостовик Ø30, Whistle Notch/Weldon Ø20

Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL02001015
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаWeldon Ø20
Функциональная длина87 мм
Вылет LPR87 мм
Масса2,398 кг
Высота68 мм
Общая длина154 мм
Заказной номер EWS226499
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.3020WNCTX#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.2525TDIM#0125VDI25цанга ER257373145
40.3020HYDCTXIKC30VDI30гидропатрон Ø20———
40.3020HYDG300#0130VDI30гидропатрон Ø208787161,5
40.3020HYDG300IKC30VDI30гидропатрон Ø208787161,5
40.3020WN5482#0130VDI30Weldon Ø208787142
40.3020WN5482IKC30VDI30Weldon Ø208787142
40.3020WNCTX#0130VDI30Weldon Ø208787154Текущая
40.3020WNCTXIKC30VDI30Weldon Ø208787154
40.3020WNG300IKC30VDI30Weldon Ø208787161,5
40.3025CTX#0130VDI30цанга ER2591,591,5158,5
40.3025CTXIKC30VDI30цанга ER2591,591,5158,5
40.3025CTXIKCIM30VDI30цанга ER257373140

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3020WNCTX#01.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
