EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.3020HYDCTXIKC

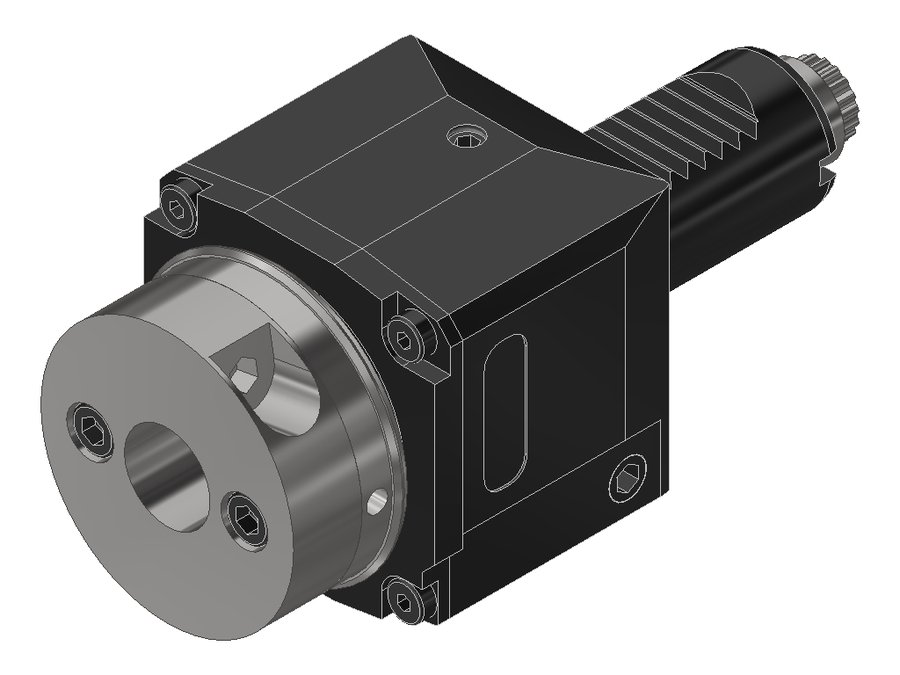

Головка приводная осевая сверлильно-фрезерная EWS 40.3020HYDCTXIKC, хвостовик Ø30, гидропатрон Ø20
| Код интерфейса станка | ZYV03000115 |
|---|---|
| Код интерфейса инструмента | ZYL02000115 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Hydraulic chuck Ø 20.0 |
| Масса | 2,535 кг |
| Заказной номер EWS | 226497 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.2525KR5480IKCIM | 25 | VDI25 | цанга ER25 | 84 | 84 | 141 | |
| 40.2525KR5480IM#01 | 25 | VDI25 | цанга ER25 | 84 | 84 | 141 | |
| 40.2525KRG200IKCIM | 25 | VDI25 | цанга ER25 | 84 | 84 | 142,5 | |
| 40.2525KRG200IM#01 | 25 | VDI25 | цанга ER25 | 84 | 84 | 142,5 | |
| 40.2525TDIKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 145 | |
| 40.2525TDIM#01 | 25 | VDI25 | цанга ER25 | 73 | 73 | 145 | |
| 40.3020HYDCTXIKC | 30 | VDI30 | Hydraulic chuck Ø 20.0 | — | — | — | Текущая |
| 40.3020HYDG300#01 | 30 | VDI30 | Hydraulic chuck Ø 20.0 | 87 | 87 | 161,5 | |
| 40.3020HYDG300IKC | 30 | VDI30 | Hydraulic chuck Ø 20.0 | 87 | 87 | 161,5 | |
| 40.3020WN5482#01 | 30 | VDI30 | Weldon Ø 20.0 | 87 | 87 | 142 | |
| 40.3020WN5482IKC | 30 | VDI30 | Weldon Ø 20.0 | 87 | 87 | 142 | |
| 40.3020WNCTX#01 | 30 | VDI30 | Weldon Ø 20.0 | 87 | 87 | 154 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.3020HYDCTXIKC.
