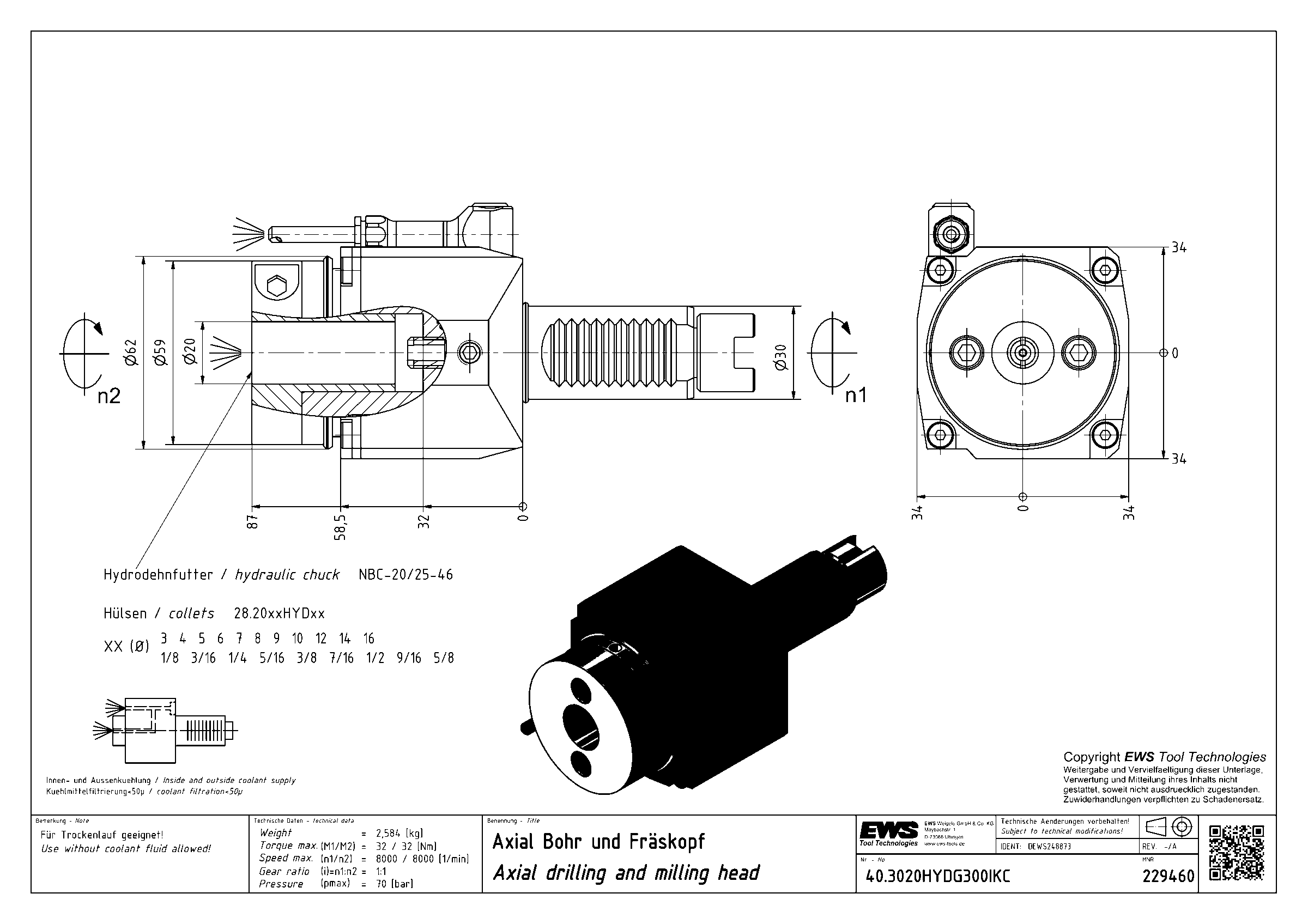

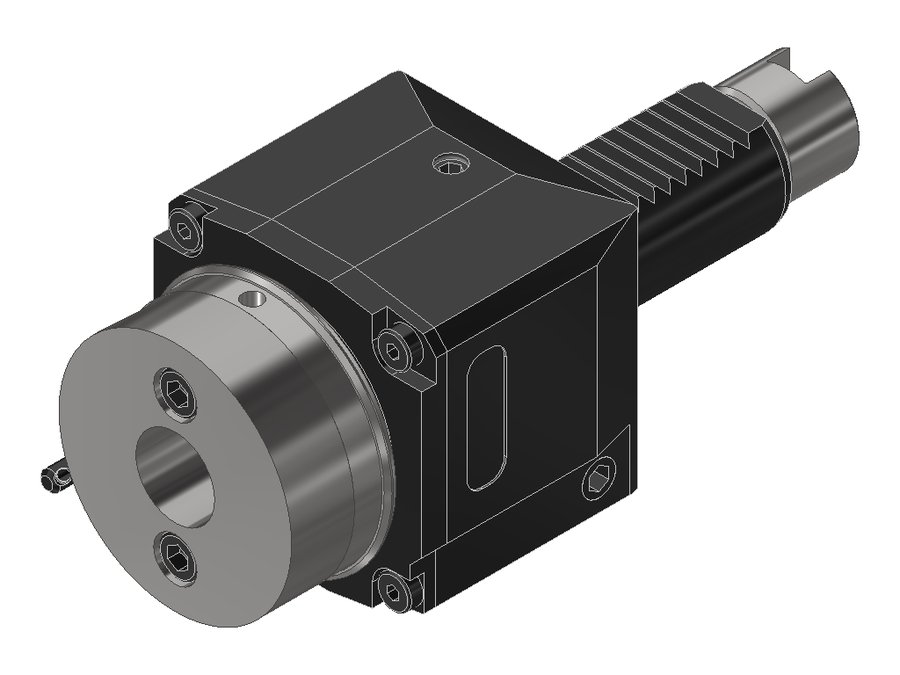

Головка приводная осевая сверлильно-фрезерная EWS 40.3020HYDG300IKC, хвостовик Ø30, гидропатрон Ø20
| Код интерфейса станка | ZYV03000115 |
|---|---|
| Код интерфейса инструмента | ZYL02000115 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | пазовый поводок |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | гидропатрон Ø20 |
| Функциональная длина | 87 мм |
| Вылет LPR | 87 мм |
| Масса | 2,584 кг |
| Высота | 68 мм |
| Общая длина | 161,5 мм |
| Заказной номер EWS | 229460 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.3020HYDG300IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Интерфейс гидравлического зажима (Hydrostretching)
- Высокоточный зажим
- Оптимальная соосность режущей кромки инструмента
- Демпфирование вибраций и дребезга
- Для изменения диаметра зажима доступны втулки редукционные
- Инструмент зажимается одним винтом
- Дополнительное приспособление не требуется
- Соблюдать момент затяжки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.2525KRG200IKCIM | 25 | VDI25 | цанга ER25 | 84 | 84 | 142,5 | |
| 40.2525KRG200IM#01 | 25 | VDI25 | цанга ER25 | 84 | 84 | 142,5 | |
| 40.2525TDIKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 145 | |
| 40.2525TDIM#01 | 25 | VDI25 | цанга ER25 | 73 | 73 | 145 | |
| 40.3020HYDCTXIKC | 30 | VDI30 | гидропатрон Ø20 | — | — | — | |
| 40.3020HYDG300#01 | 30 | VDI30 | гидропатрон Ø20 | 87 | 87 | 161,5 | |
| 40.3020HYDG300IKC | 30 | VDI30 | гидропатрон Ø20 | 87 | 87 | 161,5 | Текущая |
| 40.3020WN5482#01 | 30 | VDI30 | Weldon Ø20 | 87 | 87 | 142 | |
| 40.3020WN5482IKC | 30 | VDI30 | Weldon Ø20 | 87 | 87 | 142 | |
| 40.3020WNCTX#01 | 30 | VDI30 | Weldon Ø20 | 87 | 87 | 154 | |
| 40.3020WNCTXIKC | 30 | VDI30 | Weldon Ø20 | 87 | 87 | 154 | |
| 40.3020WNG300IKC | 30 | VDI30 | Weldon Ø20 | 87 | 87 | 161,5 |
