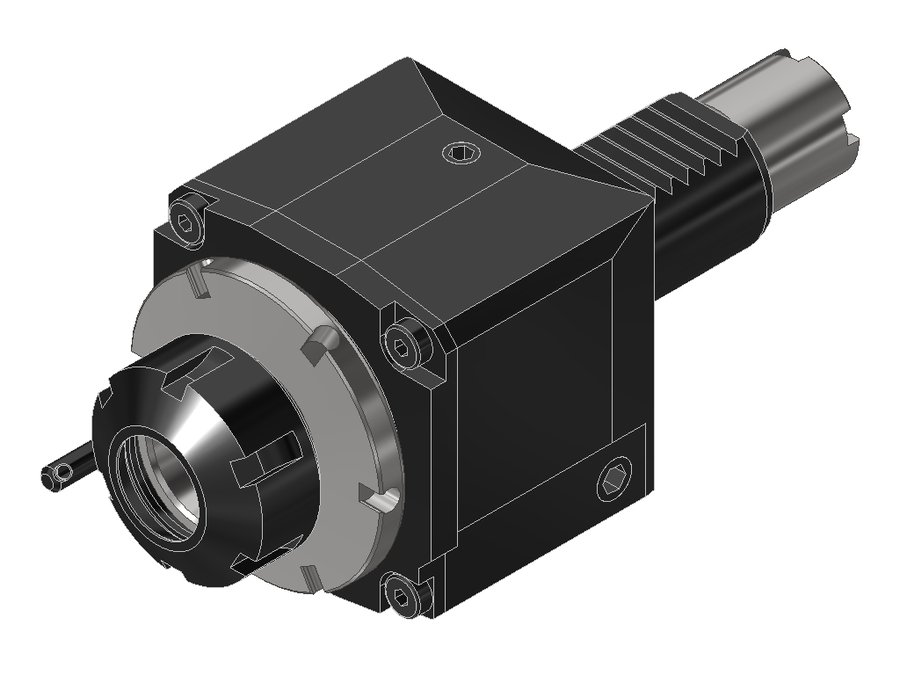

Головка приводная осевая сверлильно-фрезерная EWS 40.3025LB10#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Код интерфейса станка | ZYV03000115 |
|---|---|
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 91,5 мм |
| Вылет LPR | 91,5 мм |
| Масса | 2,351 кг |
| Высота | 68 мм |
| Общая длина | 160,5 мм |
| Заказной номер EWS | 222778 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.3025LB10#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.3025G300IKCIM | 30 | VDI30 | цанга ER25 | 73 | 73 | 147,5 | |
| 40.3025G300IM#01 | 30 | VDI30 | цанга ER25 | 73 | 73 | 147,5 | |
| 40.3025G300RLIKCIM-CC4 | 30 | VDI30 | цанга ER25 | 73 | 73 | 147,5 | |
| 40.3025KRCTXIM#01 | 30 | VDI30 | цанга ER25 | 84 | 84 | 151 | |
| 40.3025KRG300IKCIM | 30 | VDI30 | цанга ER25 | 84 | 84 | 158,5 | |
| 40.3025KRVL2IM | 30 | VDI30 | цанга ER25 | 95,5 | 95,5 | 178,5 | |
| 40.3025LB10#01 | 30 | VDI30 | цанга ER25 | 91,5 | 91,5 | 160,5 | Текущая |
| 40.3025LB10IKC | 30 | VDI30 | цанга ER25 | 91,5 | 91,5 | 160,5 | |
| 40.3025LB10IKCIM | 30 | VDI30 | цанга ER25 | 73 | 73 | 142 | |
| 40.3025LB10IM | 30 | VDI30 | цанга ER25 | 73 | 73 | 142 | |
| 40.3025LT10IKC | 30 | VDI30 | цанга ER25 | 91,5 | 91,5 | 160,5 | |
| 40.3025TC600IKCIM | 30 | VDI30 | цанга ER25 | 73 | 73 | 145 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.3025LB10#01.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
