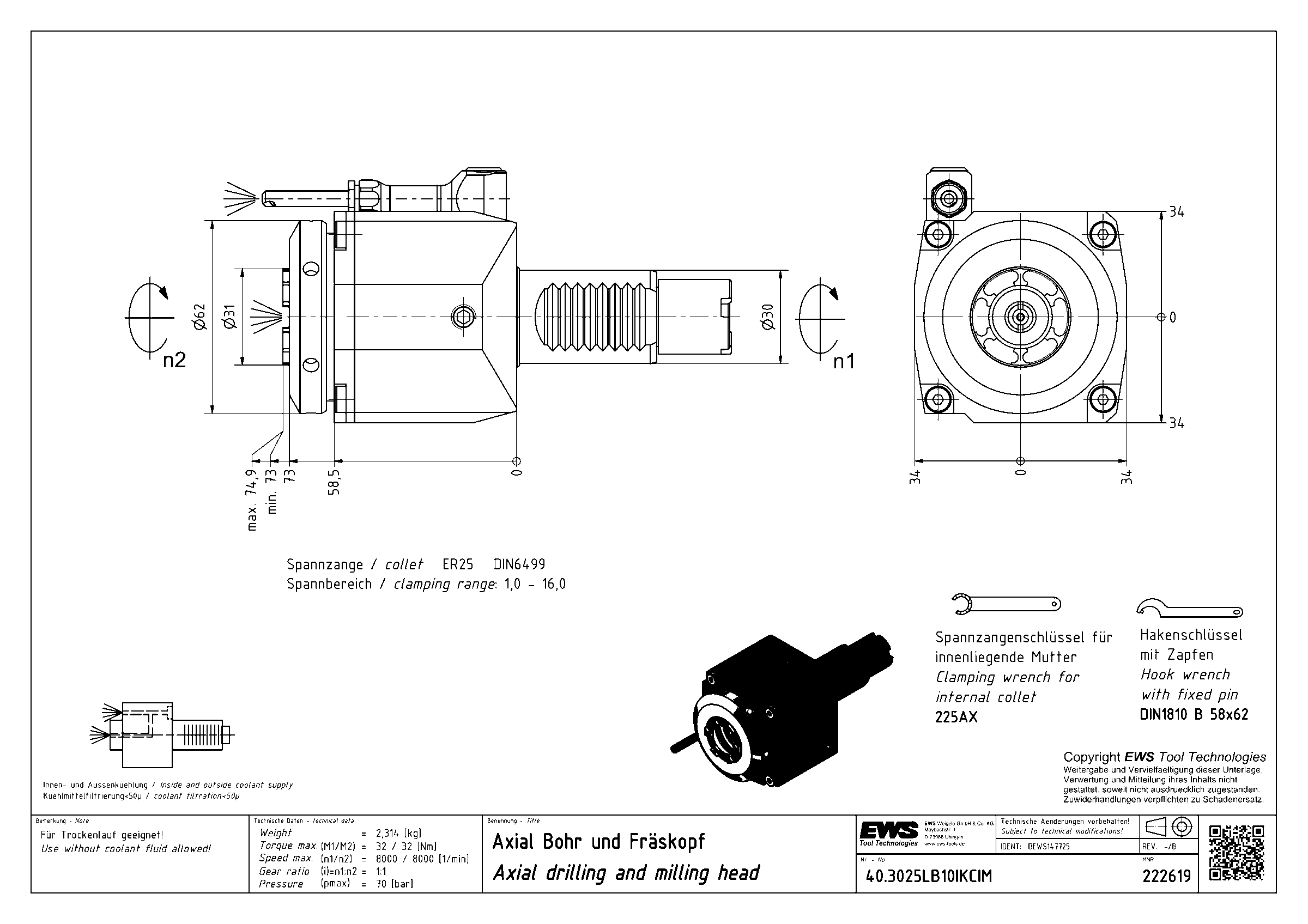

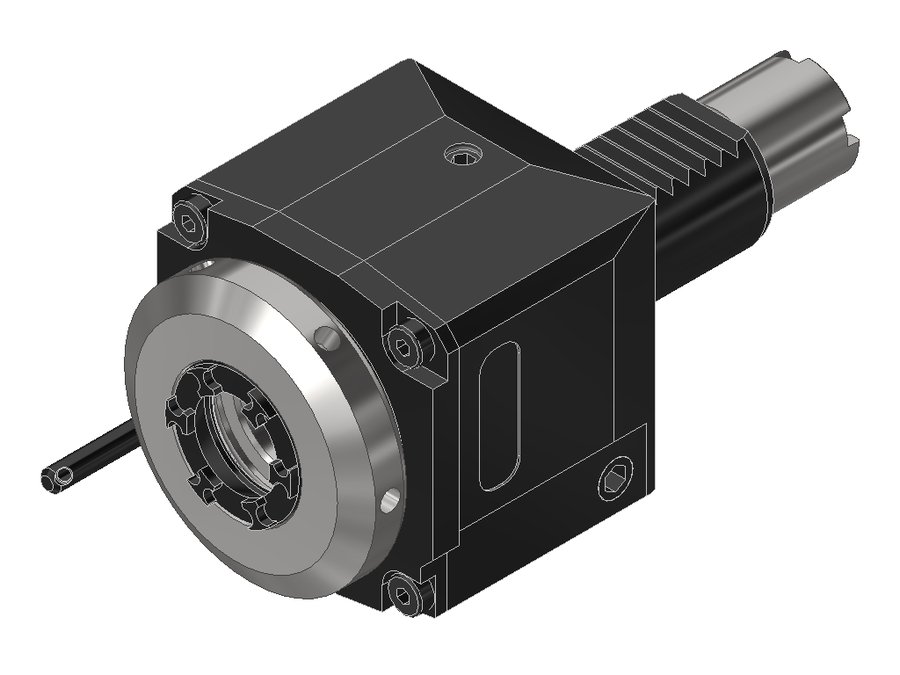

Головка приводная осевая сверлильно-фрезерная EWS 40.3025LB10IKCIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.3025LB10IKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.3025LB10IKCIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина73 мм
Вылет LPR73 мм
Масса2,314 кг
Высота68 мм
Общая длина142 мм
Заказной номер EWS222619
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.3025G300RLIKCIM-CC430VDI30цанга ER257373147,5
40.3025KRCTXIM#0130VDI30цанга ER258484151
40.3025KRG300IKCIM30VDI30цанга ER258484158,5
40.3025KRVL2IM30VDI30цанга ER2595,595,5178,5
40.3025LB10#0130VDI30цанга ER2591,591,5160,5
40.3025LB10IKC30VDI30цанга ER2591,591,5160,5
40.3025LB10IKCIM30VDI30цанга ER257373142Текущая
40.3025LB10IM30VDI30цанга ER257373142
40.3025LT10IKC30VDI30цанга ER2591,591,5160,5
40.3025TC600IKCIM30VDI30цанга ER257373145
40.3025TC600IM#0130VDI30цанга ER257373145
40.3025TNC65IKCIM30VDI30цанга ER257373135,8
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3025LB10IKCIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Документы по позиции

Для этой позиции документы пока не привязаны.
