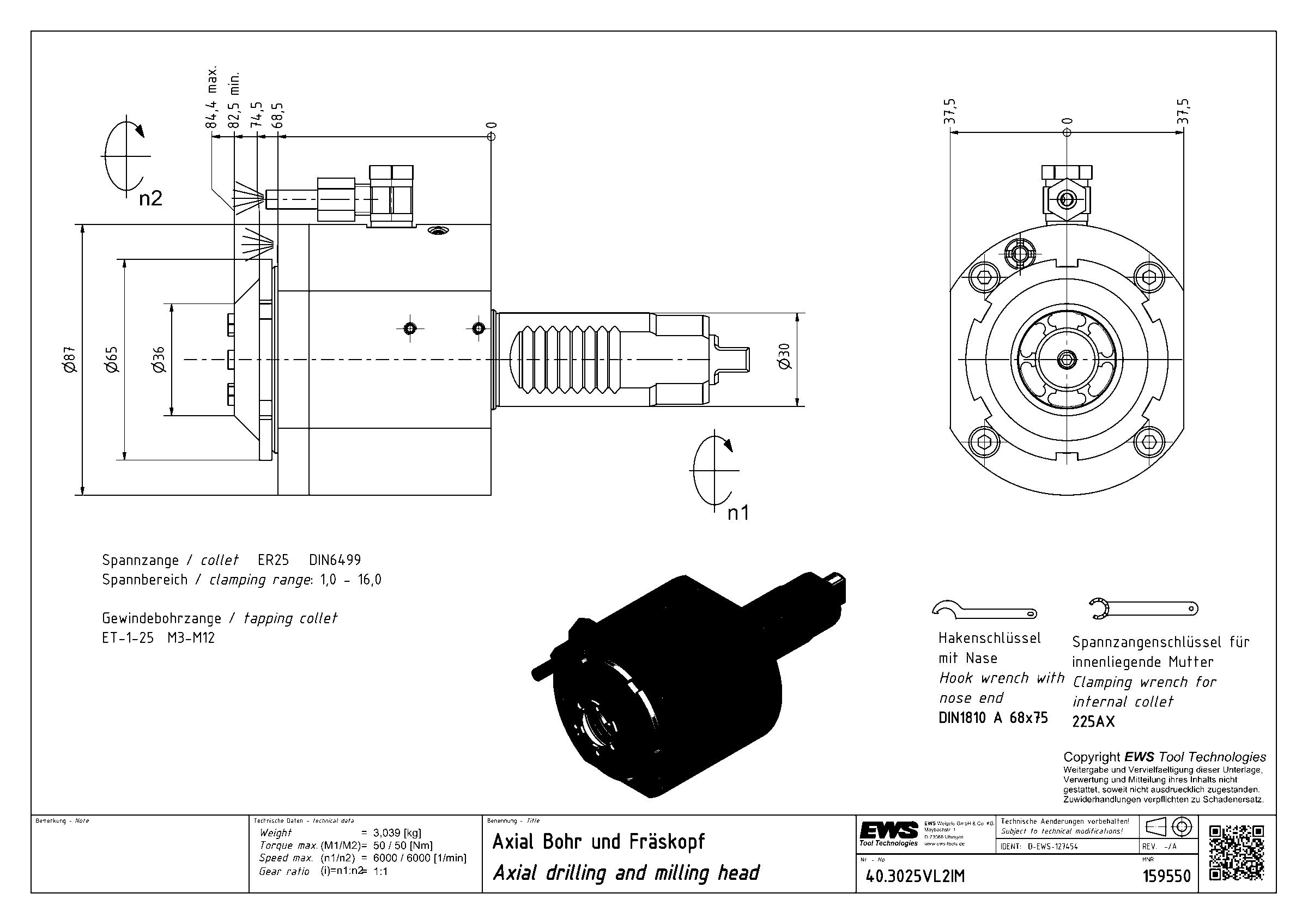

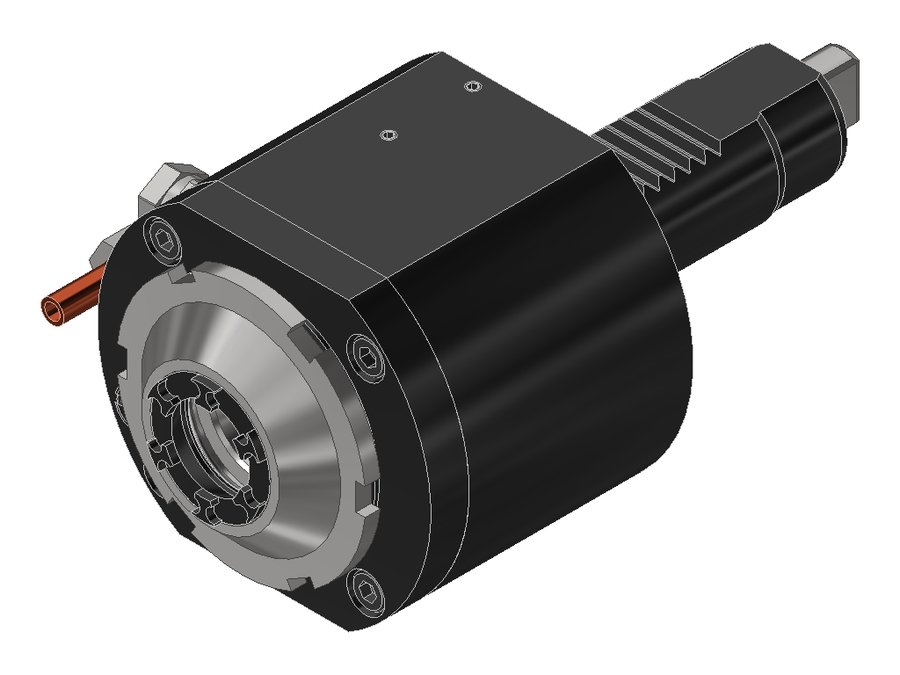

Головка приводная осевая сверлильно-фрезерная EWS 40.3025VL2IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.3025VL2IM

Головка приводная осевая сверлильно-фрезерная EWS 40.3025VL2IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина82,5 мм
Вылет LPR82,5 мм
Масса3,039 кг
Высота75 мм
Общая длина165,5 мм
Заказной номер EWS159550
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.3025LT10IKC30VDI30цанга ER2591,591,5160,5
40.3025TC600IKCIM30VDI30цанга ER257373145
40.3025TC600IM#0130VDI30цанга ER257373145
40.3025TNC65IKCIM30VDI30цанга ER257373135,8
40.3025TOEMIKCIM30VDI30цанга ER25146146205
40.3025TOEMIM#0130VDI30цанга ER257373132
40.3025VL2IM30VDI30цанга ER2582,582,5165,5Текущая
40.3025ZT1000IKDIM30VDI30цанга ER257373171
40.3025ZT1000IM30VDI30цанга ER257373171
40.4020HYDCTX#0140VDI40Hydraulic chuck Ø 20.087,587,5162,5
40.4020HYDCTXIKC40VDI40Hydraulic chuck Ø 20.087,587,5162,5
40.4020HYDG40040VDI40Hydraulic chuck Ø 20.08686163,5
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3025VL2IM.

Ключи и отвёртки4

  • 225AXКлюч для зажимной гайки EWS 225AX
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Документы по позиции

Для этой позиции документы пока не привязаны.
