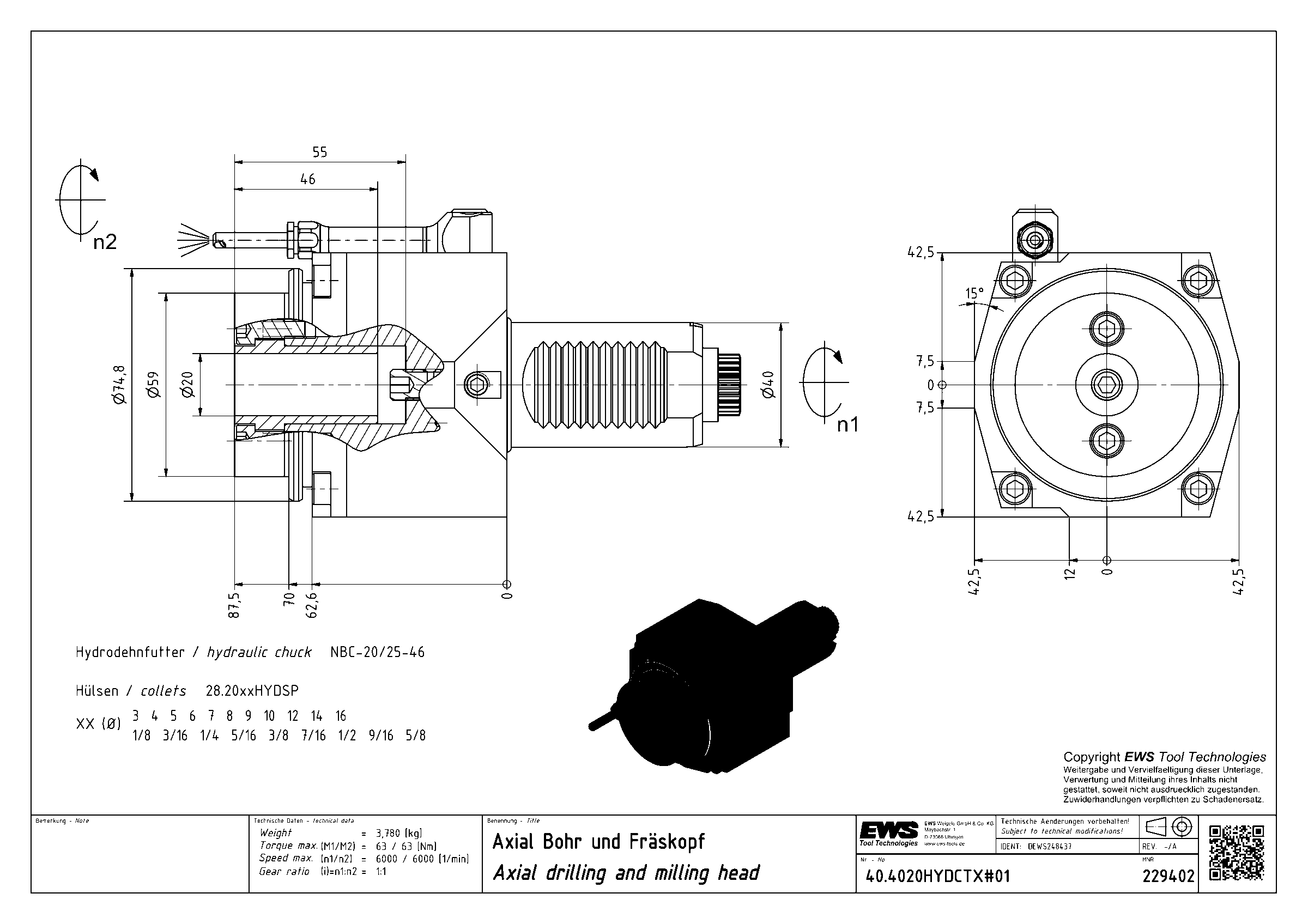

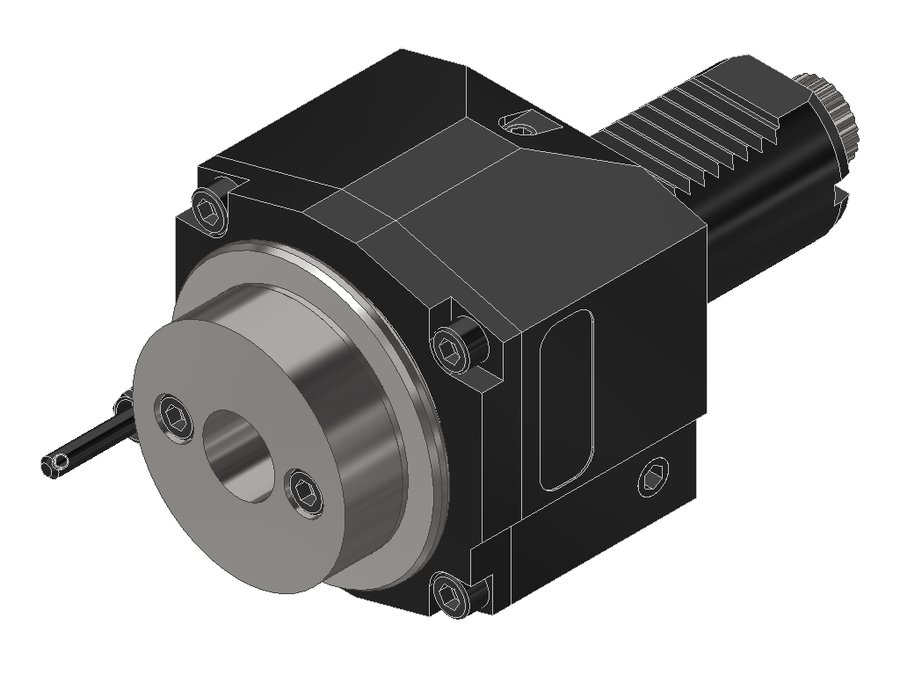

Головка приводная осевая сверлильно-фрезерная EWS 40.4020HYDCTX#01, хвостовик Ø40, гидропатрон Ø20
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.4020HYDCTX#01

Головка приводная осевая сверлильно-фрезерная EWS 40.4020HYDCTX#01, хвостовик Ø40, гидропатрон Ø20

Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL02000115
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментагидропатрон Ø20
Функциональная длина87,5 мм
Вылет LPR87,5 мм
Масса3,78 кг
Высота85 мм
Общая длина162,5 мм
Заказной номер EWS229402
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
