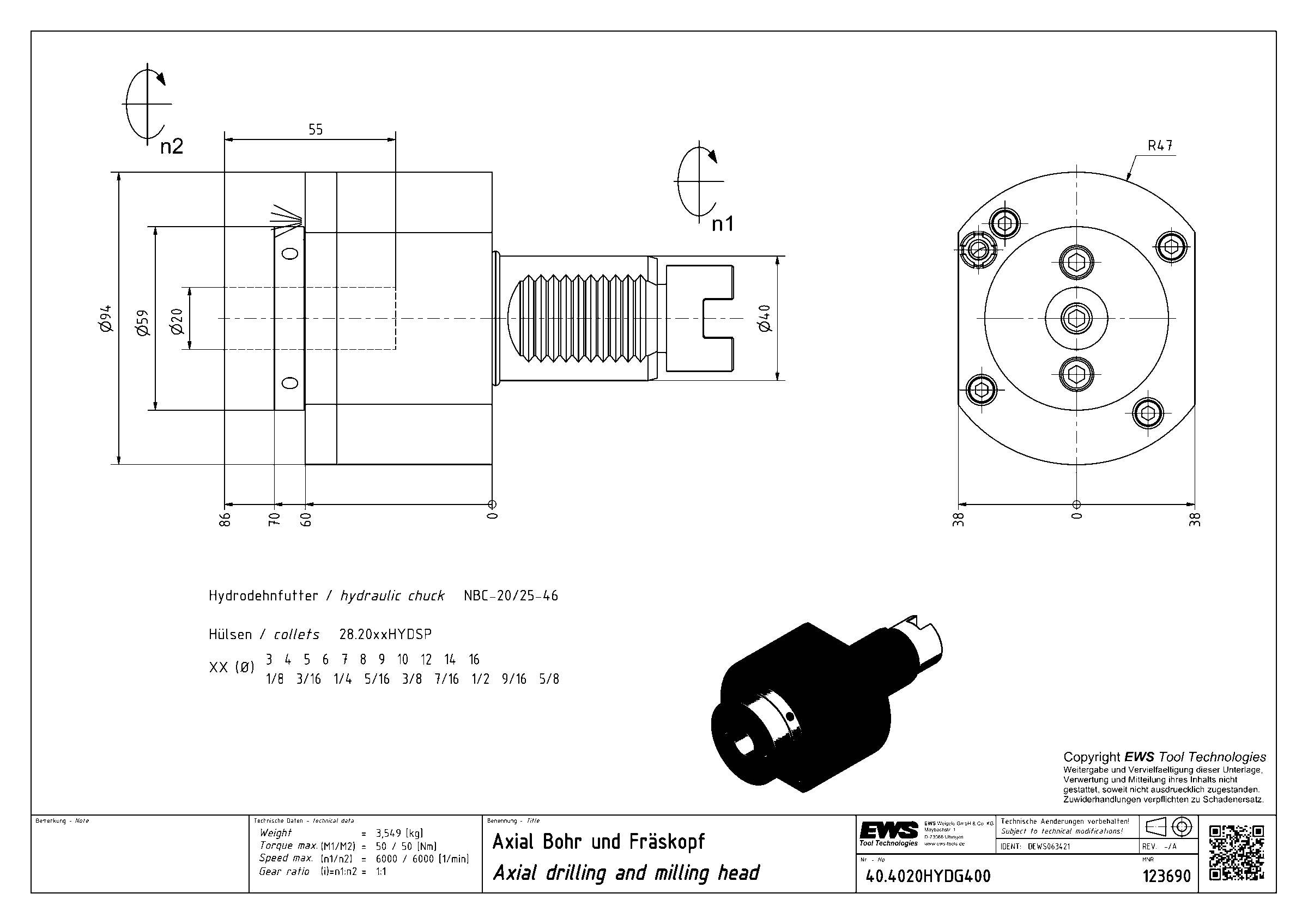

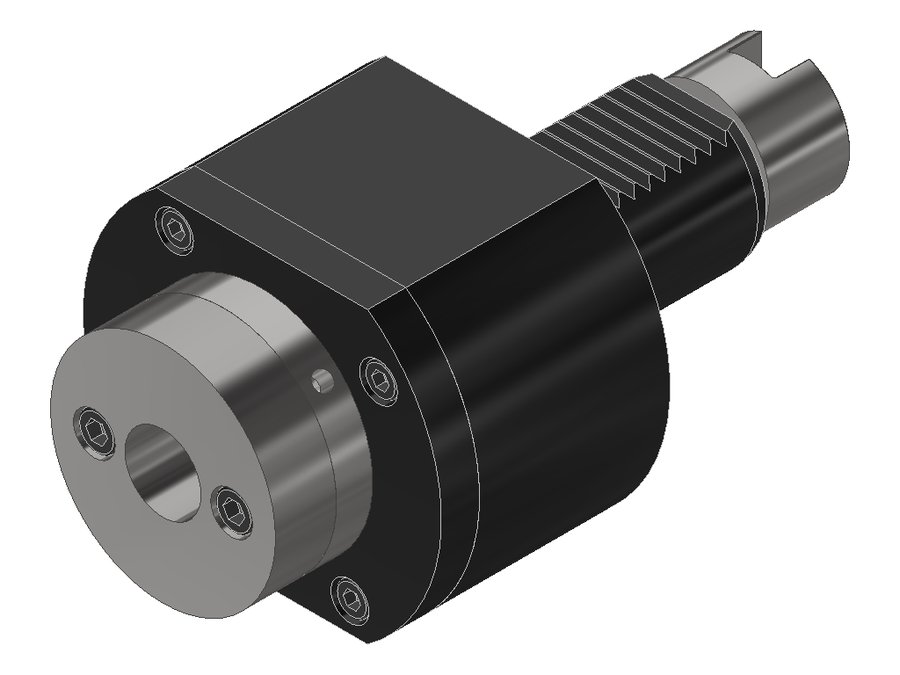

Головка приводная осевая сверлильно-фрезерная EWS 40.4020HYDG400, хвостовик Ø40, гидропатрон Ø20
| Код интерфейса станка | ZYV04000115 |
|---|---|
| Код интерфейса инструмента | ZYL02000115 |
| Подвод СОЖ | наружный |
| Привод | пазовый поводок |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | гидропатрон Ø20 |
| Функциональная длина | 86 мм |
| Вылет LPR | 86 мм |
| Масса | 3,549 кг |
| Высота | 76 мм |
| Общая длина | 163,5 мм |
| Заказной номер EWS | 123690 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.4020HYDG400 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Интерфейс гидравлического зажима (Hydrostretching)
- Высокоточный зажим
- Оптимальная соосность режущей кромки инструмента
- Демпфирование вибраций и дребезга
- Для изменения диаметра зажима доступны втулки редукционные
- Инструмент зажимается одним винтом
- Дополнительное приспособление не требуется
- Соблюдать момент затяжки
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.3025TOEMIM#01 | 30 | VDI30 | цанга ER25 | 73 | 73 | 132 | |
| 40.3025VL2IM | 30 | VDI30 | цанга ER25 | 82,5 | 82,5 | 165,5 | |
| 40.3025ZT1000IKDIM | 30 | VDI30 | цанга ER25 | 73 | 73 | 171 | |
| 40.3025ZT1000IM | 30 | VDI30 | цанга ER25 | 73 | 73 | 171 | |
| 40.4020HYDCTX#01 | 40 | VDI40 | гидропатрон Ø20 | 87,5 | 87,5 | 162,5 | |
| 40.4020HYDCTXIKC | 40 | VDI40 | гидропатрон Ø20 | 87,5 | 87,5 | 162,5 | |
| 40.4020HYDG400 | 40 | VDI40 | гидропатрон Ø20 | 86 | 86 | 163,5 | Текущая |
| 40.4020HYDVL3EK | 40 | VDI40 | гидропатрон Ø20 | 87,5 | 87,5 | 187,5 | |
| 40.4020WNKR5482IKC | 40 | VDI40 | Weldon Ø20 | 117 | 117 | 180 | |
| 40.4025VTCIKCIM | 40 | VDI40 | цанга ER25 | 84 | 84 | 224 | |
| 40.4032CTX#01 | 40 | VDI40 | цанга ER32 | 101 | 101 | 176 | |
| 40.4032CTXIKC | 40 | VDI40 | цанга ER32 | 101 | 101 | 176 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.4020HYDG400.
Переходники21
- 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
- 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
- 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
- 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
- 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
- 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
- 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
- 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
- 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
- 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
- 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
- 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
- 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
- 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
- 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
- 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
- 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
- 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
- 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
