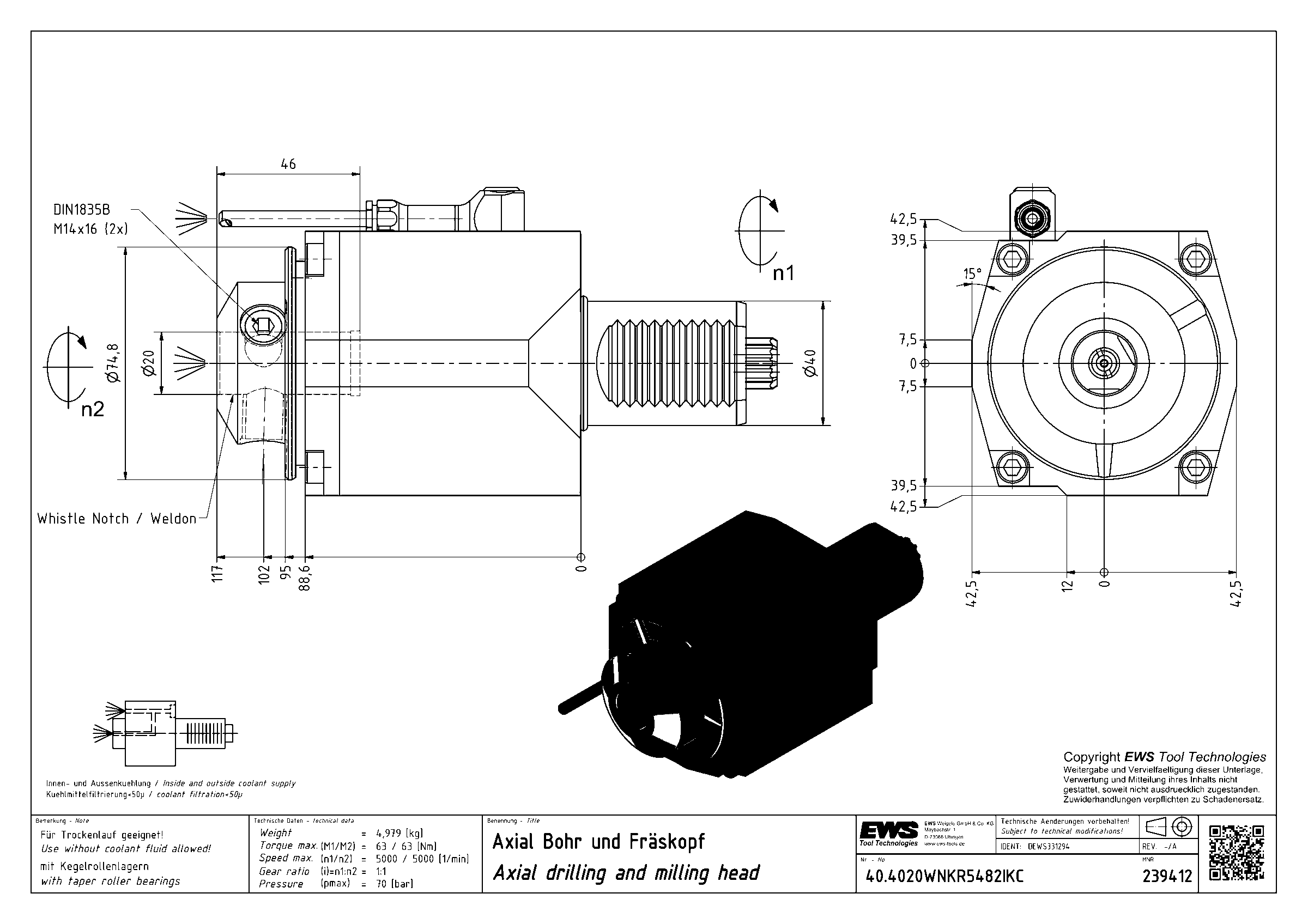

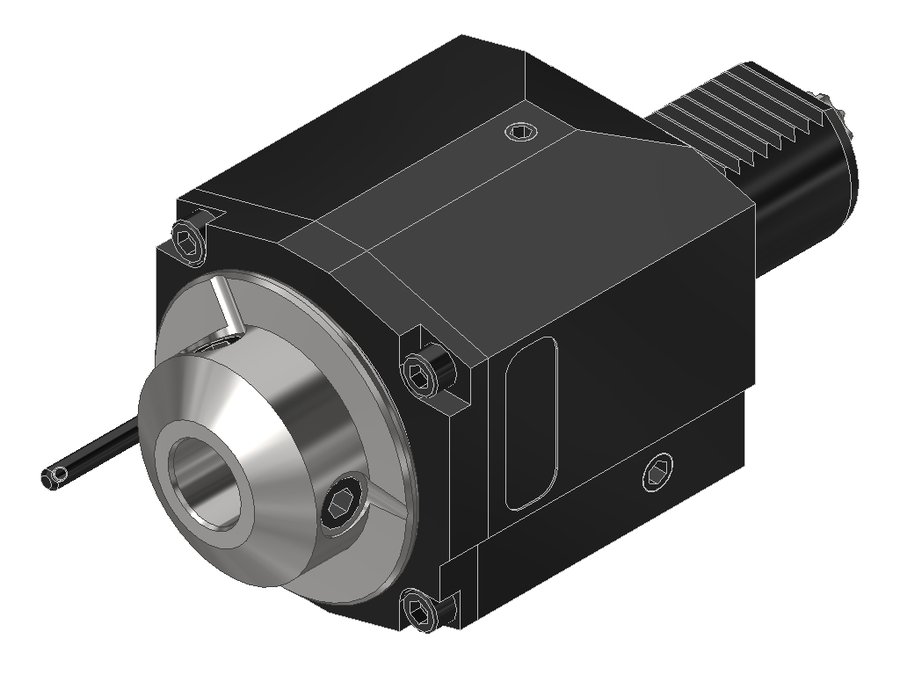

Головка приводная осевая сверлильно-фрезерная EWS 40.4020WNKR5482IKC, хвостовик Ø40, Whistle Notch/Weldon Ø20
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.4020WNKR5482IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.4020WNKR5482IKC, хвостовик Ø40, Whistle Notch/Weldon Ø20

Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL02001015
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5482
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаWeldon Ø20
Функциональная длина117 мм
Вылет LPR117 мм
Масса4,979 кг
Высота85 мм
Общая длина180 мм
Заказной номер EWS239412
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4020WNKR5482IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.3025ZT1000IKDIM30VDI30цанга ER257373171
40.3025ZT1000IM30VDI30цанга ER257373171
40.4020HYDCTX#0140VDI40гидропатрон Ø2087,587,5162,5
40.4020HYDCTXIKC40VDI40гидропатрон Ø2087,587,5162,5
40.4020HYDG40040VDI40гидропатрон Ø208686163,5
40.4020HYDVL3EK40VDI40гидропатрон Ø2087,587,5187,5
40.4020WNKR5482IKC40VDI40Weldon Ø20117117180Текущая
40.4025VTCIKCIM40VDI40цанга ER258484224
40.4032CTX#0140VDI40цанга ER32101101176
40.4032CTXIKC40VDI40цанга ER32101101176
40.4032CTXIKCIM-PL40VDI40 Prolineцанга ER328888163
40.4032CTXIM-PL#0140VDI40 Prolineцанга ER328888163

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4020WNKR5482IKC.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
