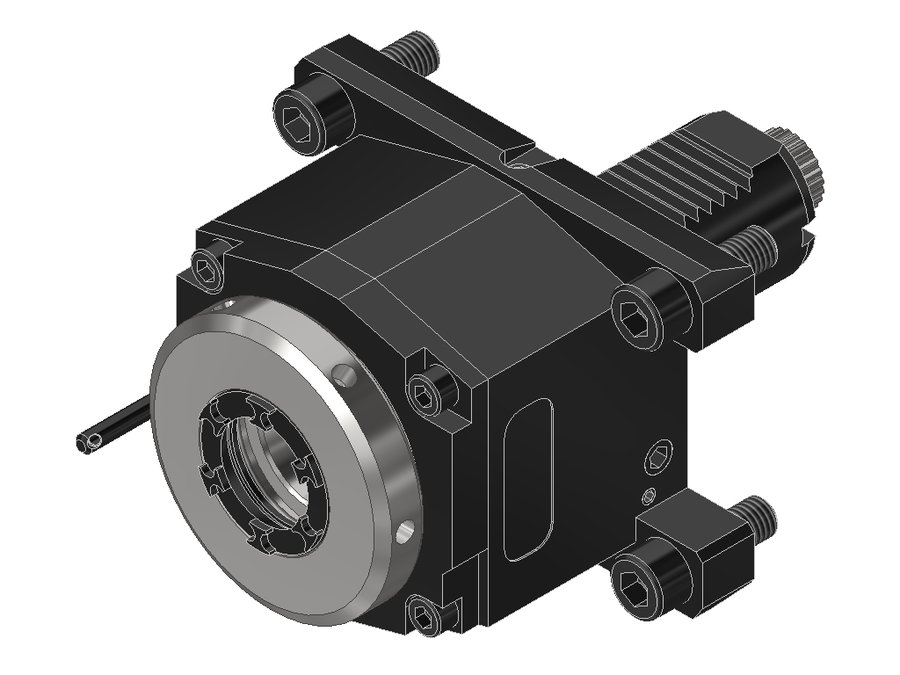

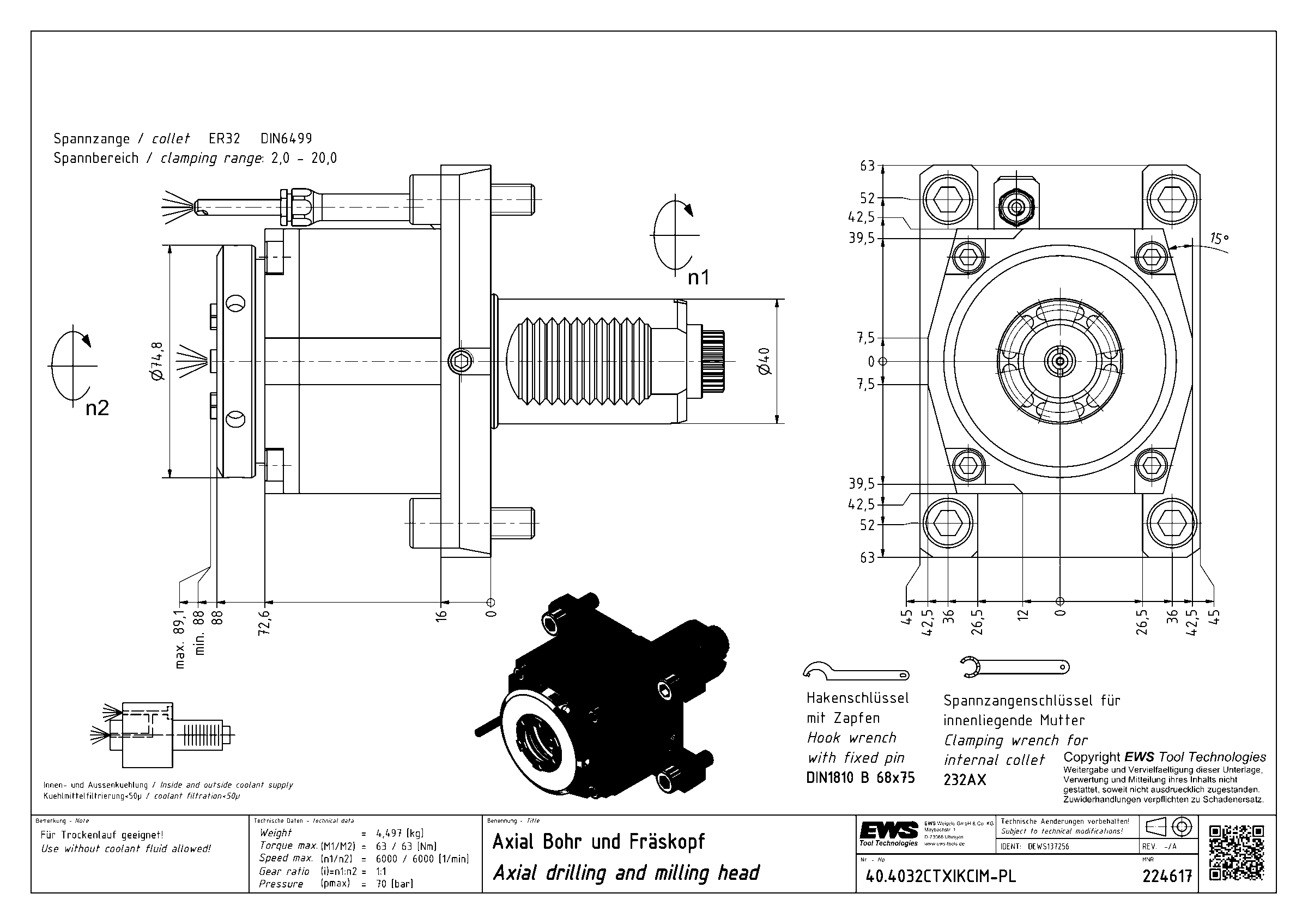

Головка приводная осевая сверлильно-фрезерная EWS 40.4032CTXIKCIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.4032CTXIKCIM-PL

Головка приводная осевая сверлильно-фрезерная EWS 40.4032CTXIKCIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаZYV04000515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40 Proline
Присоединение инструментацанга ER32
Функциональная длина88 мм
Вылет LPR88 мм
Масса4,497 кг
Высота84,6 мм
Общая длина163 мм
Заказной номер EWS224617
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
