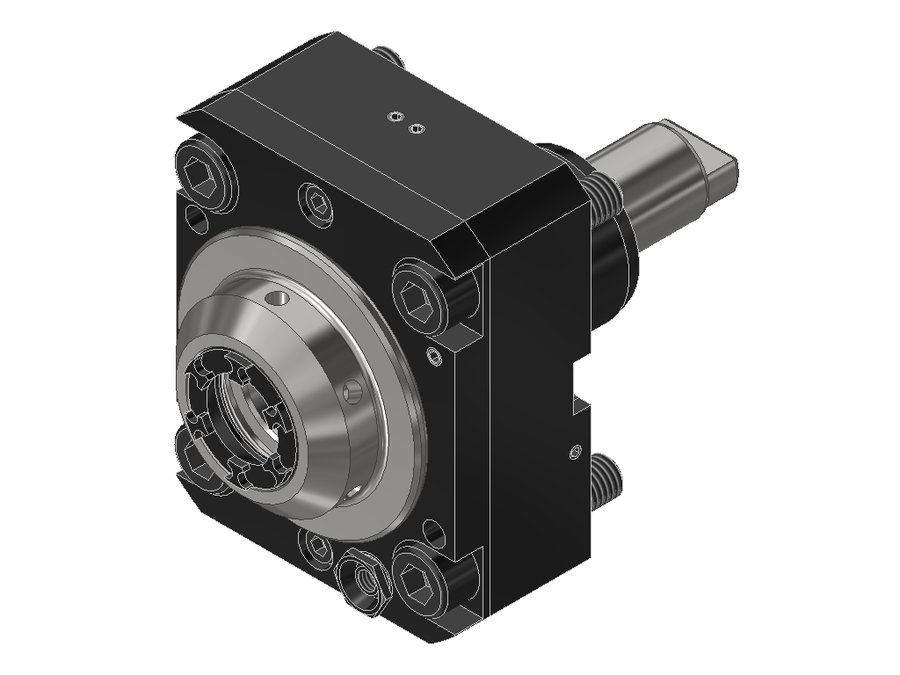

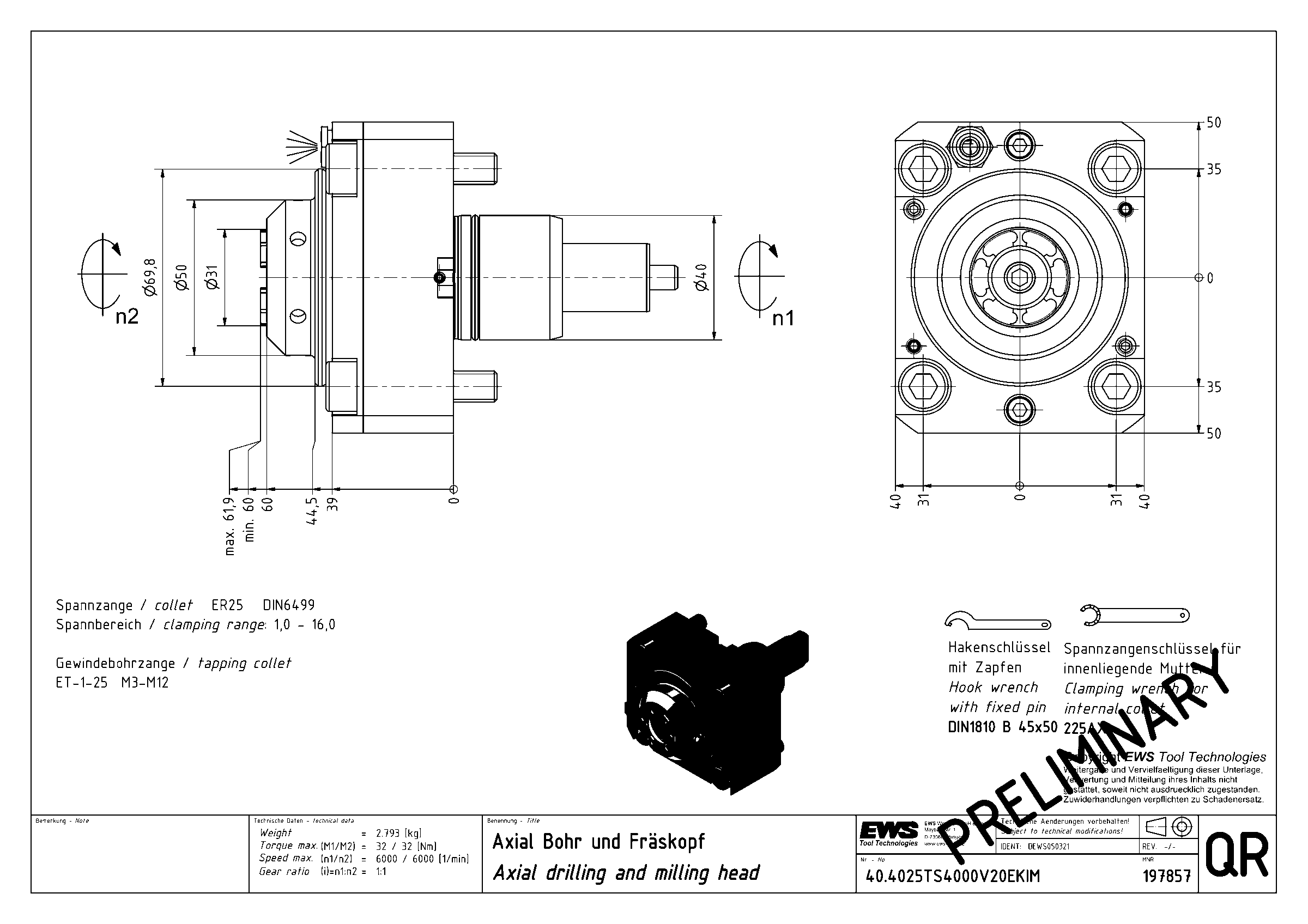

Головка приводная осевая сверлильно-фрезерная EWS 40.4025TS4000V20EKIM, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.4025TS4000V20EKIM

Головка приводная осевая сверлильно-фрезерная EWS 40.4025TS4000V20EKIM, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062C4015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 Takisawa
Присоединение инструментацанга ER25
Функциональная длина60 мм
Вылет LPR60 мм
Масса2,798 кг
Высота80 мм
Общая длина132 мм
Заказной номер EWS197857
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4025TS4000V20EKIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.3820BNA1809IM#0138BMT38 Miyanoцанга ER20498649
40.4020BIG1809IKCIM40BMT40 Bigliaцанга ER2048105,948
40.4025NZIKCIM40BMT40 DMG Moriцанга ER255112051
40.4025NZIKCIMHSD1240BMT40 DMG Moriцанга ER255112051
40.4025NZIM40BMT40 DMG Moriцанга ER255112051
40.4025TM3000IKCIM40BMT40 Takisawaцанга ER256012960
40.4025TS4000V20EKIM40BMT40 Takisawaцанга ER256013260Текущая
40.4025TS4000V20IKCIM40BMT40 Takisawaцанга ER256013260
40.4032MT12IKCIM40BMT40 Muratecцанга ER3278149,578
40.4032MT12IM#0140BMT40 Muratecцанга ER3278149,578
40.4032NZEK40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4032NZIKC40BMT40 DMG Moriцанга ER3262,5131,562,5

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4025TS4000V20EKIM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
