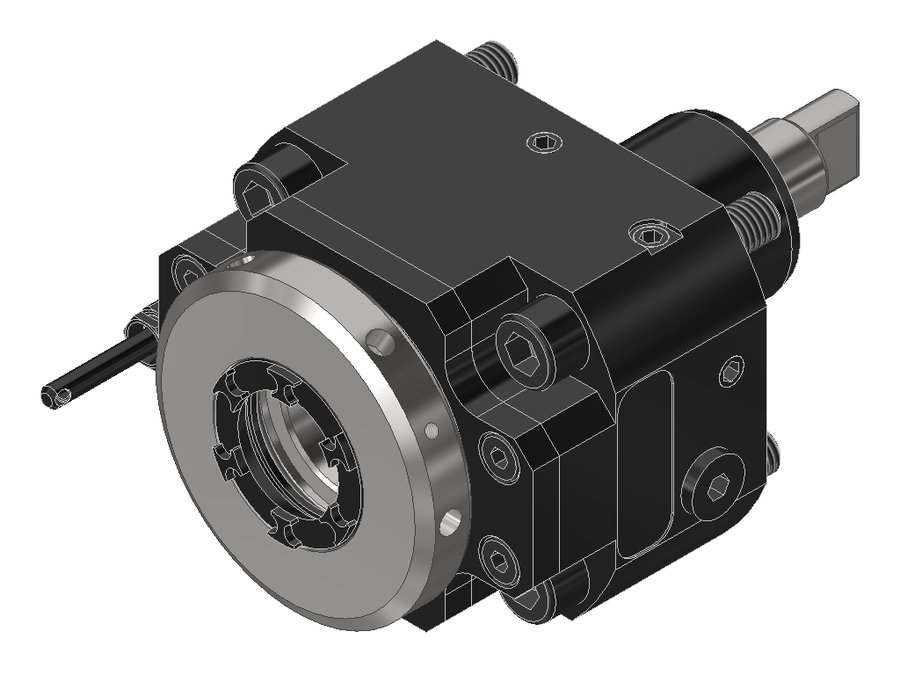

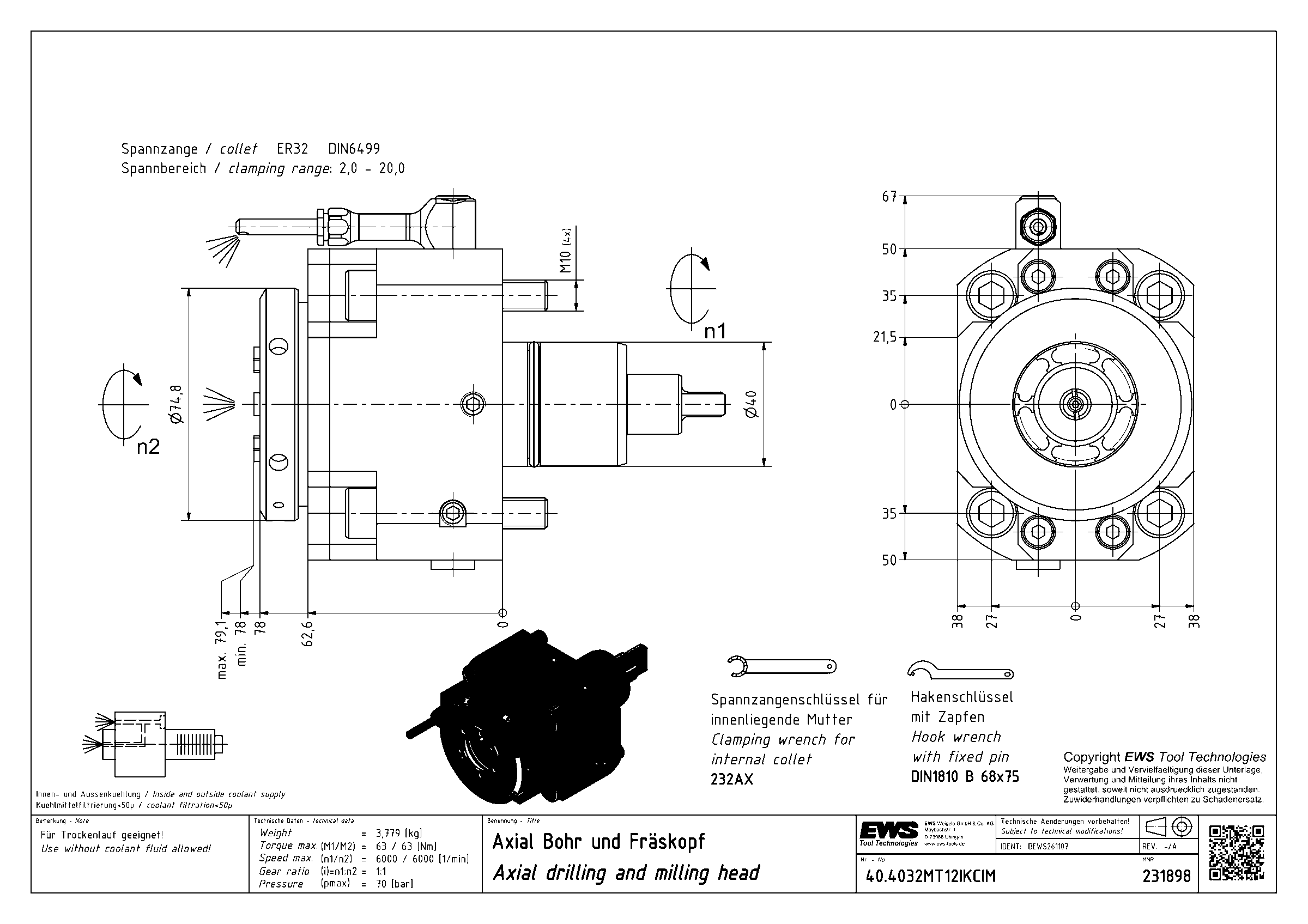

Головка приводная осевая сверлильно-фрезерная EWS 40.4032MT12IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.4032MT12IKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.4032MT12IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB054A4015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 Muratec
Присоединение инструментацанга ER32
Функциональная длина78 мм
Вылет LPR78 мм
Масса3,779 кг
Высота76 мм
Общая длина149,5 мм
Заказной номер EWS231898
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4032MT12IKCIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4025NZIKCIM40BMT40 DMG Moriцанга ER255112051
40.4025NZIKCIMHSD1240BMT40 DMG Moriцанга ER255112051
40.4025NZIM40BMT40 DMG Moriцанга ER255112051
40.4025TM3000IKCIM40BMT40 Takisawaцанга ER256012960
40.4025TS4000V20EKIM40BMT40 Takisawaцанга ER256013260
40.4025TS4000V20IKCIM40BMT40 Takisawaцанга ER256013260
40.4032MT12IKCIM40BMT40 Muratecцанга ER3278149,578Текущая
40.4032MT12IM#0140BMT40 Muratecцанга ER3278149,578
40.4032NZEK40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4032NZIKC40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4420NTY3IKCIM44BMT44цанга ER205014150
40.4425NTY3IKCIM44BMT44цанга ER2553,5144,553,5
