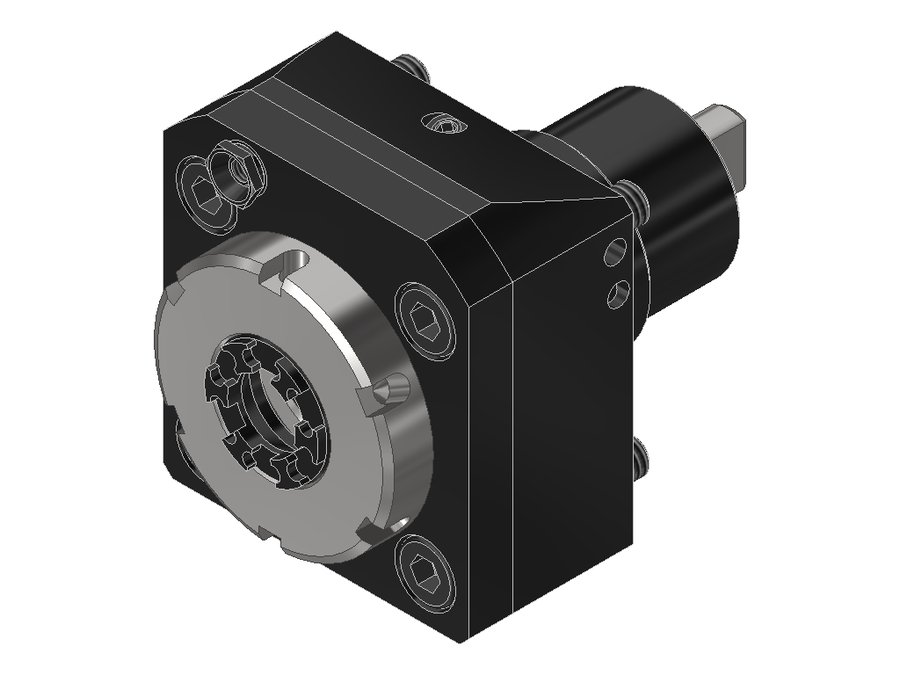

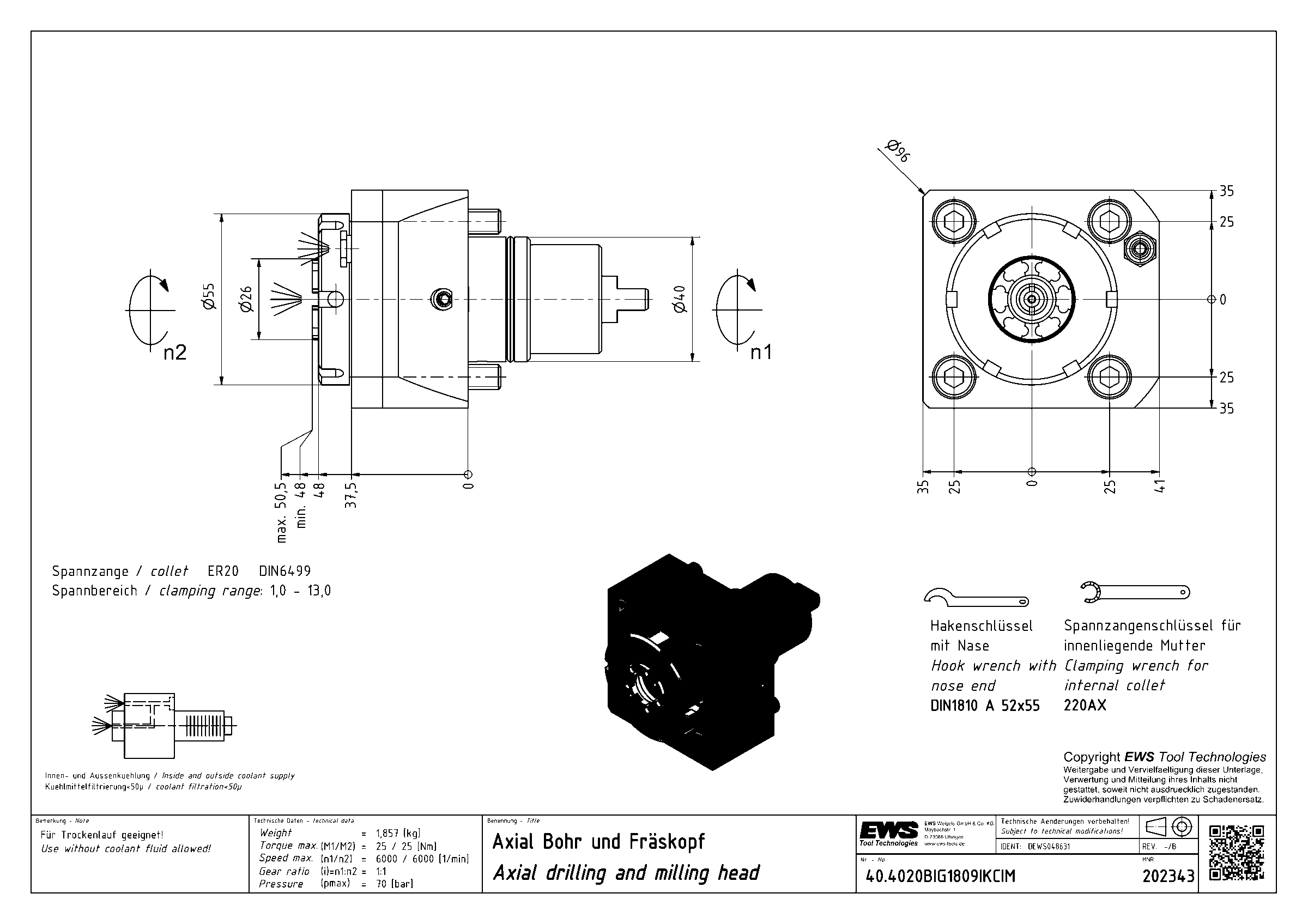

Головка приводная осевая сверлильно-фрезерная EWS 40.4020BIG1809IKCIM, хвостовик Ø40, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB050A4015 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT40 Biglia |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 48 мм |
| Вылет LPR | 48 мм |
| Масса | 1,857 кг |
| Высота | 70 мм |
| Общая длина | 105,9 мм |
| Заказной номер EWS | 202343 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.4020BIG1809IKCIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER20 DIN 6499
- Диапазон зажима Ø2–13 мм
- Для цанги 200 428E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 75 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.3225SL150BMT | 32 | BMT32B | цанга ER25 | — | — | — | |
| 40.3225SL150BMTIKD | 32 | BMT32B | цанга ER25 | — | — | — | |
| 40.3232SL200BMT | 32 | BMT32E | цанга ER32 | 60 | 187 | 60 | |
| 40.3232SL200BMTIKD | 32 | BMT32E | цанга ER32 | 60 | 187 | 60 | |
| 40.3820BNA1809IKCIM | 38 | BMT38 Miyano | цанга ER20 | 49 | 86 | 49 | |
| 40.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 49 | 86 | 49 | |
| 40.4020BIG1809IKCIM | 40 | BMT40 Biglia | цанга ER20 | 48 | 105,9 | 48 | Текущая |
| 40.4025NZIKCIM | 40 | BMT40 DMG Mori | цанга ER25 | 51 | 120 | 51 | |
| 40.4025NZIKCIMHSD12 | 40 | BMT40 DMG Mori | цанга ER25 | 51 | 120 | 51 | |
| 40.4025NZIM | 40 | BMT40 DMG Mori | цанга ER25 | 51 | 120 | 51 | |
| 40.4025TM3000IKCIM | 40 | BMT40 Takisawa | цанга ER25 | 60 | 129 | 60 | |
| 40.4025TS4000V20EKIM | 40 | BMT40 Takisawa | цанга ER25 | 60 | 132 | 60 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.4020BIG1809IKCIM.
Ключи и отвёртки2
- 220AXКлюч для зажимной гайки EWS 220AX
- DIN1810 B - 52X55Ключ крючковый с носиком EWS DIN1810 B - 52X55, для гаек с радиальными отверстиями
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
