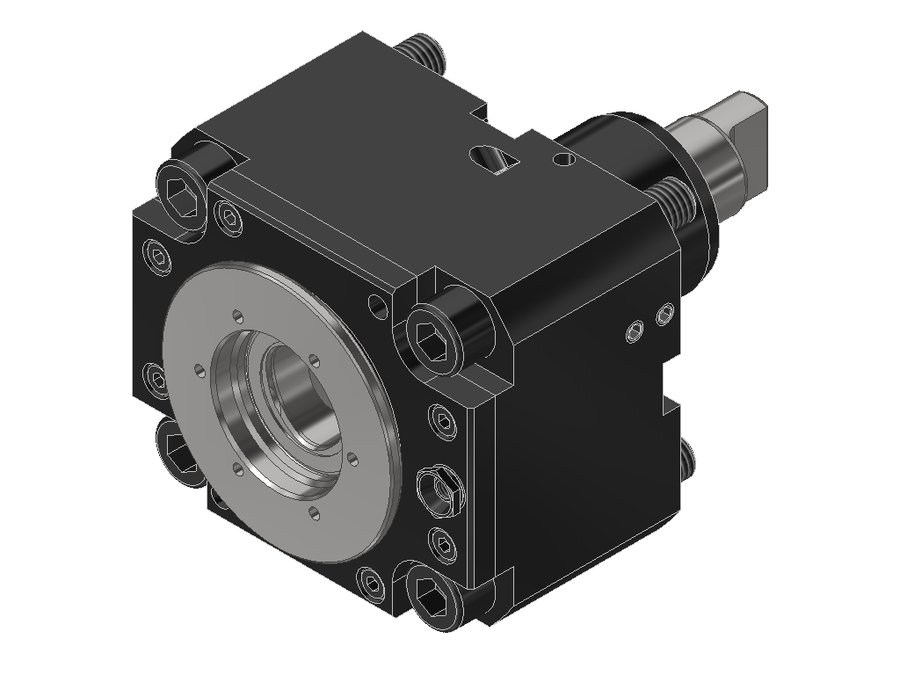

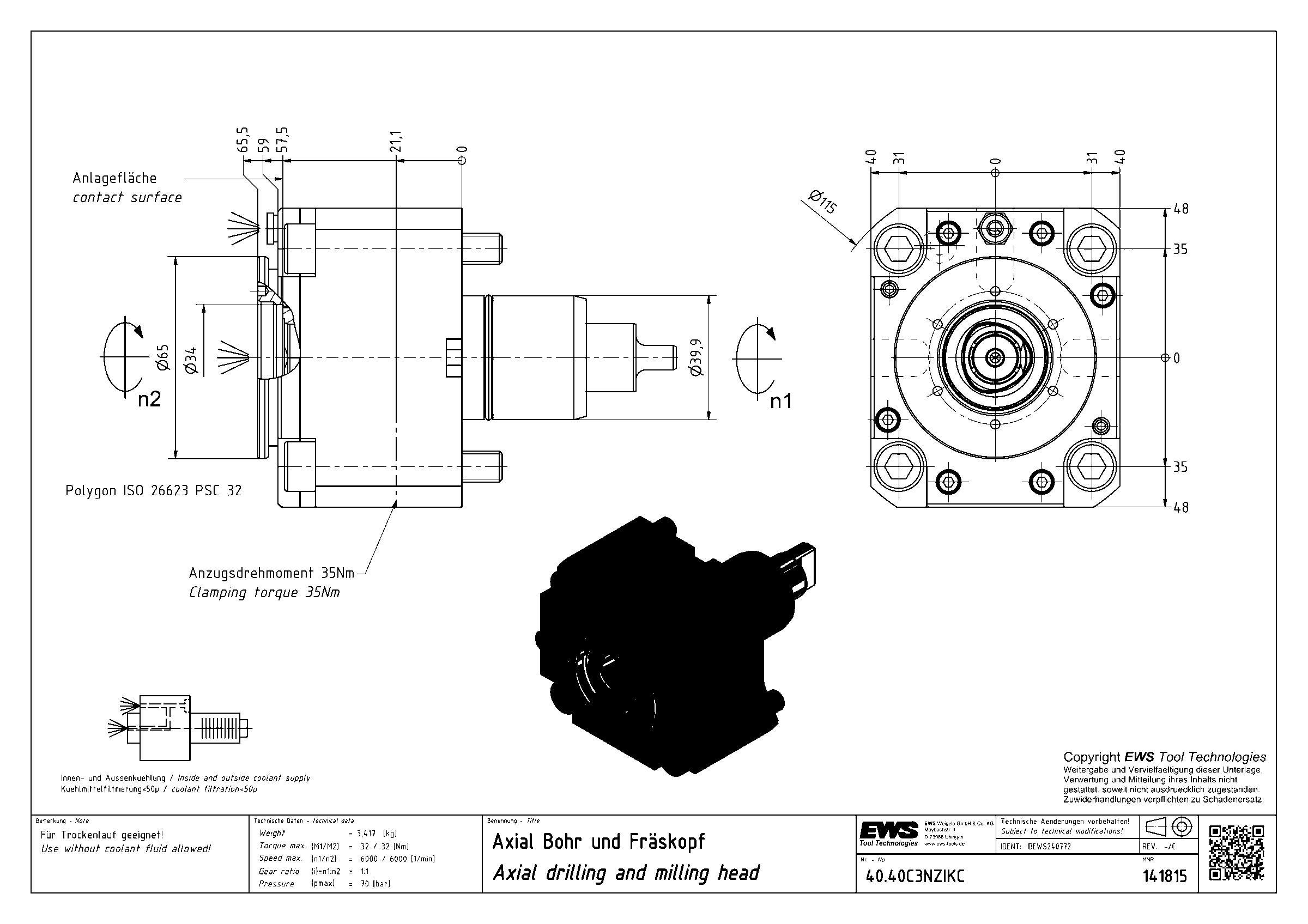

Головка приводная осевая сверлильно-фрезерная EWS 40.40C3NZIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 32)
| Код интерфейса станка | FLB062B4015 |
|---|---|
| Код интерфейса инструмента | CCS03200195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 57,5 мм |
| Вылет LPR | 65,5 мм |
| Масса | 3,417 кг |
| Высота | 96 мм |
| Общая длина | 134,5 мм |
| Заказной номер EWS | 141815 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 32 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.40C3NZIKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.32C4SL200BMT | 32 | BMT32E | PSC 40 | — | — | — | |
| 40.32C4SL200BMTIKC | 32 | BMT32E | PSC 40 | — | — | — | |
| 40.32VX3SL200BMT | 32 | BMT32E | EWS Varia VX3 | 42,5 | 173,5 | 46,5 | |
| 40.32VX3SL200BMTIKD | 32 | BMT32E | EWS Varia VX3 | 42,5 | 173,5 | 46,5 | |
| 40.40C3NZIKC | 40 | BMT40 DMG Mori | PSC 32 | 57,5 | 134,5 | 65,5 | Текущая |
| 40.40KM32NZEKHSD12 | 40 | BMT40 DMG Mori | KM 32 | 54,5 | 123,5 | 54,5 | |
| 40.40KM32NZIKCHSD12 | 40 | BMT40 DMG Mori | KM 32 | 54,5 | 123,5 | 54,5 | |
| 40.40KM40NZEK | 40 | BMT40 DMG Mori | KM 40 | 40 | 109 | 40 | |
| 40.40KM40NZIKC | 40 | BMT40 DMG Mori | KM 40 | 59,5 | 128,5 | 59,5 | |
| 40.40VX3KRNZEK | 40 | BMT40 DMG Mori | EWS Varia VX3 | 60 | 133 | 64 | |
| 40.40VX3KRNZIKC | 40 | BMT40 DMG Mori | EWS Varia VX3 | 60 | 133 | 64 | |
| 40.40VX3NZEK | 40 | BMT40 DMG Mori | EWS Varia VX3 | 50 | 123 | 54 |
