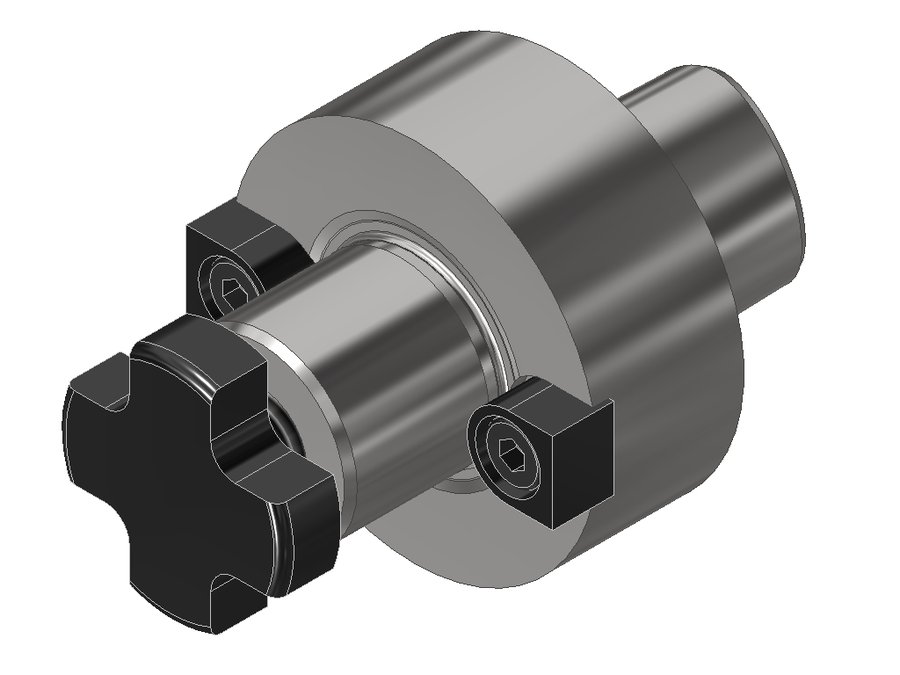

Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм
EWS · Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto · арт. 42.C3C22L19

Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм

Угол выхода0°
Код интерфейса станкаCCS03200195
Код интерфейса инструментаFDA02200300
Присоединение к станкуPSC 32
Присоединение инструментаоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)
Масса0,339 кг
Заказной номер EWS189919

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 42.C3C22L19 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

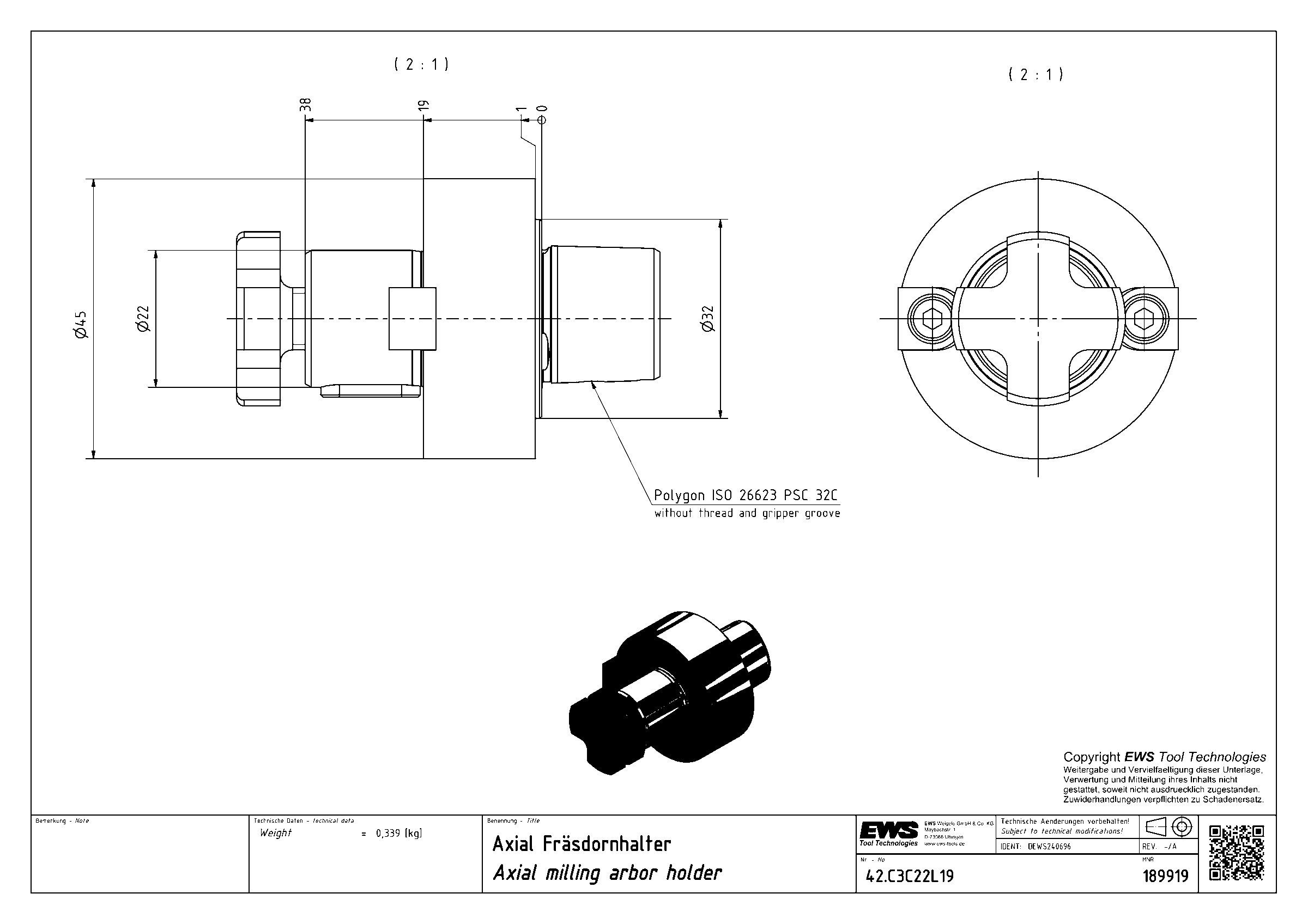

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto — 8 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
42.C3C16L15PSC 32оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)0,182
42.C3C22L19PSC 32оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,339Текущая
42.C4C16L10PSC 40оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)0,215
42.C4C22L12PSC 40оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,296
42.C4C27L14PSC 40оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)0,417
42.C5C22L12PSC 50оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,4
42.C5C27L12PSC 50оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)0,461
42.C5C32L18PSC 50оправка для насадных фрез Ø32, DIN 138 (продольный и поперечный паз)0,79

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 42.C3C22L19 указан производителем как подходящий.

Инструмент приводной29

  • 40.25C3G200EKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200EK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C3G200IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200IKC, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480Головка приводная осевая сверлильно-фрезерная EWS 40.25C35480, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C35480IK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTX, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTXIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3G300IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10#01, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.40C3NZIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C3NZIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C3TW10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C3TW10IKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PFIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3G300RLIKWГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3G300RLIKW, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3TNX65RLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3TNX65RLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C3WT150IKDX65Головка приводная радиальная сверлильно-фрезерная EWS 60.55C3WT150IKDX65, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKD, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3CTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3CTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Инструмент статический20

  • 1.25C3RLÜKWX16Державка токарная продольная EWS 1.25C3RLÜKWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLWX16Державка токарная продольная EWS 1.25C3RLWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLX15Державка токарная продольная EWS 1.25C3RLX15, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45ÜKZ45X60Державка токарная продольная EWS 4.BMTC3BMT45ÜKZ45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45Z45X60Державка токарная продольная EWS 4.BMTC3BMT45Z45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 5.30C3X41Z20Державка токарная боковая EWS 5.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 8.30C3X41Z20Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3G200RLWZ10Адаптер для инструмента EWS 19.25C3G200RLWZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFLZ10Адаптер для инструмента EWS 19.25C3MFTRLTFLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFRZ10Адаптер для инструмента EWS 19.25C3MFTRLTFRZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLZ10Адаптер для инструмента EWS 19.25C3MFTRLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60LАдаптер для инструмента EWS 19.30C3L60L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60RАдаптер для инструмента EWS 19.30C3L60R, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFLАдаптер для инструмента EWS 19.30C3LCTXRLTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFRАдаптер для инструмента EWS 19.30C3LCTXRLTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3TNX65RLZ10Адаптер для инструмента EWS 19.30C3TNX65RLZ10, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45ÜKZ62X65Адаптер для инструмента EWS 19.BMTC3BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45Z62X65Адаптер для инструмента EWS 19.BMTC3BMT45Z62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10Адаптер для инструмента EWS 19.BMTC3TW10, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10ÜKАдаптер для инструмента EWS 19.BMTC3TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 32)

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
