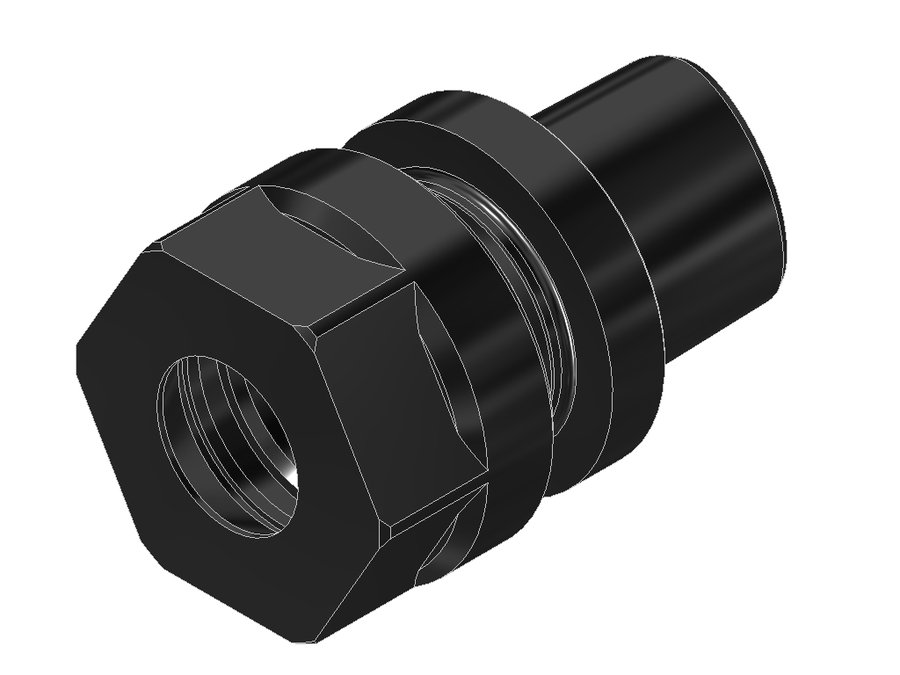

Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
EWS · Державки цанговые EWS, присоединение к станку PSC / Capto · арт. 31.C3C20L32

Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)

Угол выхода0°
Код интерфейса станкаCCS03200195
Код интерфейса инструментаSZD02000295
Размер цангиER20
Диаметр буртика32 мм
Исполнениенейтральное
Присоединение к станкуPSC 32
Присоединение инструментацанга ER20
Функциональная длина32 мм
Вылет LPR32 мм
Масса0,145 кг
Общая длина51 мм
Заказной номер EWS179723

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.C3C20L32 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

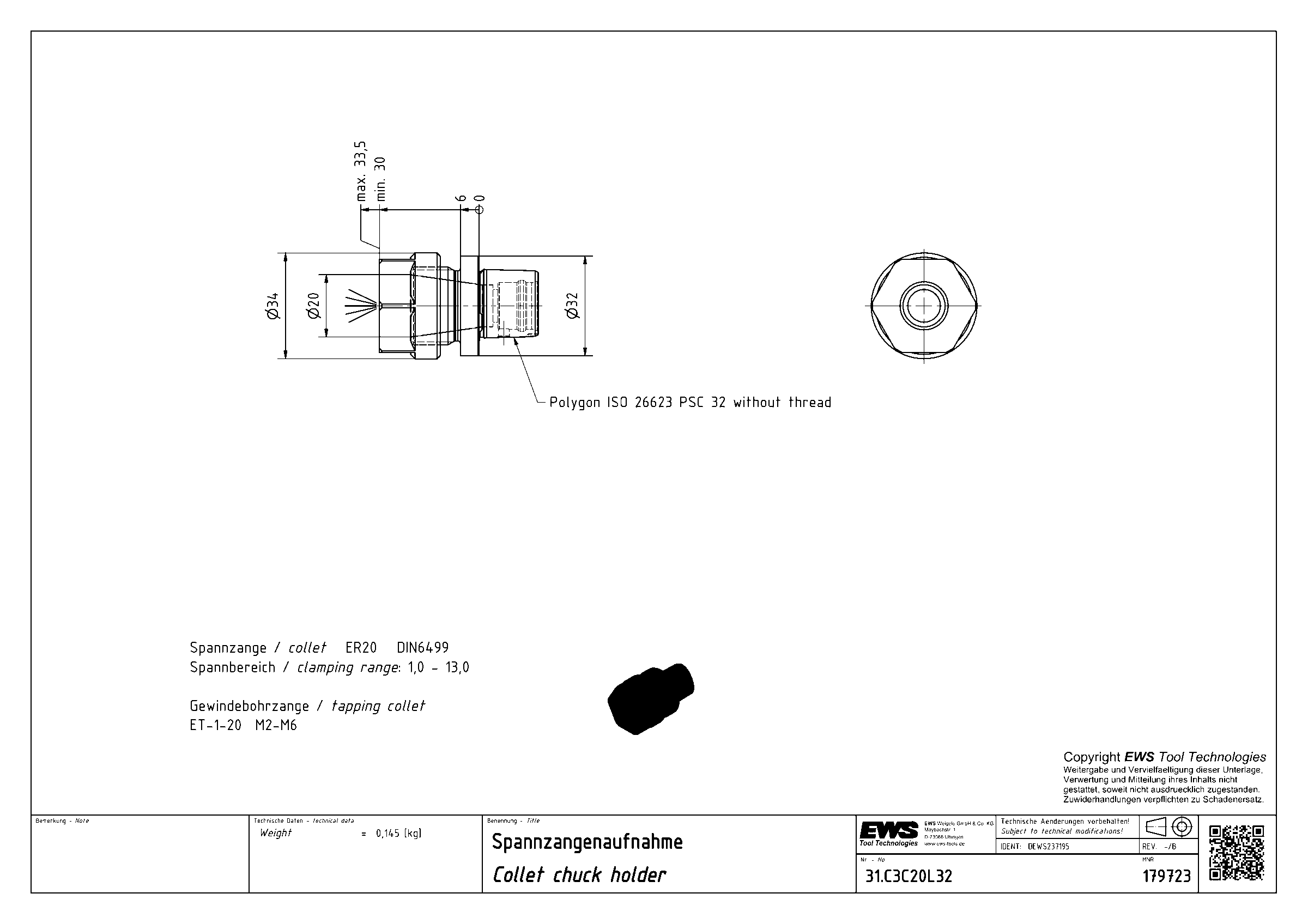

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку PSC / Capto — 9 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.C3C16L29.5PSC 32цанга ER1629,529,548,5
31.C3C20L32PSC 32цанга ER20323251Текущая
31.C3C25L44PSC 32цанга ER2543,543,562,5
31.C4C20L32PSC 40цанга ER20323256
31.C4C25L32PSC 40цанга ER25323256
31.C4C32L52PSC 40цанга ER32525276
31.C5C25L34PSC 50цанга ER25343464
31.C5C32L38PSC 50цанга ER32383868
31.C5C40L58PSC 50цанга ER40585888

Совместимость

Связанные позиции по данным производителя — 51 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 31.C3C20L32.

Гайки цанговые1

Ключи и отвёртки1

  • GS 30Ключ для зажимной гайки EWS GS 30

Подходит к позициям

У этих позиций 31.C3C20L32 указан производителем как подходящий.

Инструмент приводной29

  • 40.25C3G200EKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200EK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C3G200IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200IKC, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480Головка приводная осевая сверлильно-фрезерная EWS 40.25C35480, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C35480IK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTX, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTXIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3G300IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10#01, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.40C3NZIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C3NZIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C3TW10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C3TW10IKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PFIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3G300RLIKWГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3G300RLIKW, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3TNX65RLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3TNX65RLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C3WT150IKDX65Головка приводная радиальная сверлильно-фрезерная EWS 60.55C3WT150IKDX65, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKD, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3CTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3CTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Инструмент статический20

  • 1.25C3RLÜKWX16Державка токарная продольная EWS 1.25C3RLÜKWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLWX16Державка токарная продольная EWS 1.25C3RLWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLX15Державка токарная продольная EWS 1.25C3RLX15, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45ÜKZ45X60Державка токарная продольная EWS 4.BMTC3BMT45ÜKZ45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45Z45X60Державка токарная продольная EWS 4.BMTC3BMT45Z45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 5.30C3X41Z20Державка токарная боковая EWS 5.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 8.30C3X41Z20Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3G200RLWZ10Адаптер для инструмента EWS 19.25C3G200RLWZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFLZ10Адаптер для инструмента EWS 19.25C3MFTRLTFLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFRZ10Адаптер для инструмента EWS 19.25C3MFTRLTFRZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLZ10Адаптер для инструмента EWS 19.25C3MFTRLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60LАдаптер для инструмента EWS 19.30C3L60L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60RАдаптер для инструмента EWS 19.30C3L60R, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFLАдаптер для инструмента EWS 19.30C3LCTXRLTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFRАдаптер для инструмента EWS 19.30C3LCTXRLTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3TNX65RLZ10Адаптер для инструмента EWS 19.30C3TNX65RLZ10, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45ÜKZ62X65Адаптер для инструмента EWS 19.BMTC3BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45Z62X65Адаптер для инструмента EWS 19.BMTC3BMT45Z62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10Адаптер для инструмента EWS 19.BMTC3TW10, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10ÜKАдаптер для инструмента EWS 19.BMTC3TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 32)
