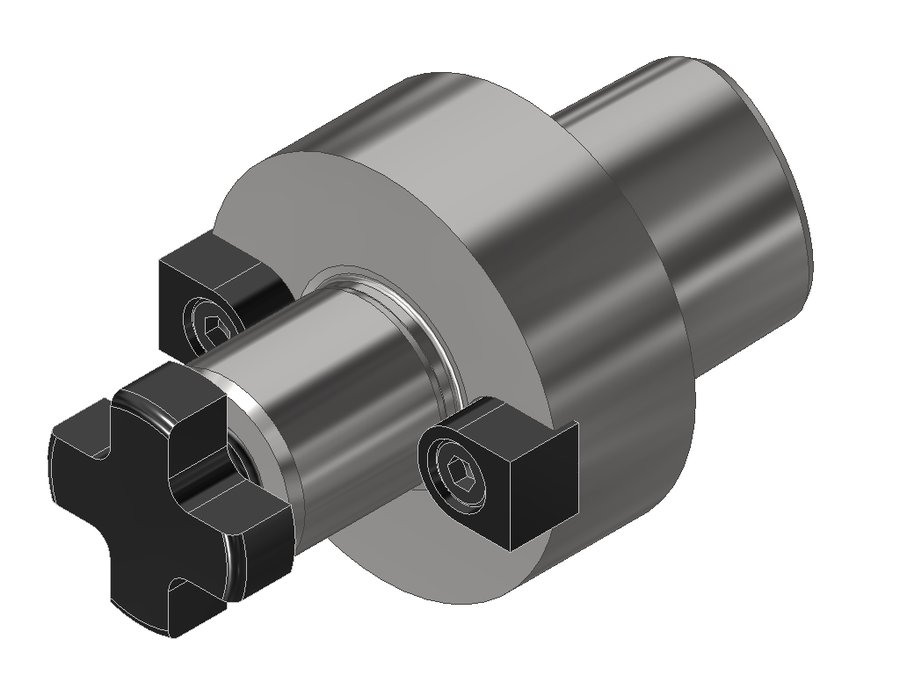

Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
EWS · Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto · арт. 42.C3C16L15

Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм

Угол выхода0°
Диаметр корпуса36 мм
Код интерфейса станкаCCS03200195
Код интерфейса инструментаFDA01600300
Диаметр буртика36 мм
Присоединение к станкуPSC 32
Присоединение инструментаCutting arbour Ø16 DIN138 (longitudinal and cross groove)
Функциональная длина15 мм
Вылет LPR32 мм
Масса0,182 кг
Общая длина51 мм
Заказной номер EWS189916

Материалы

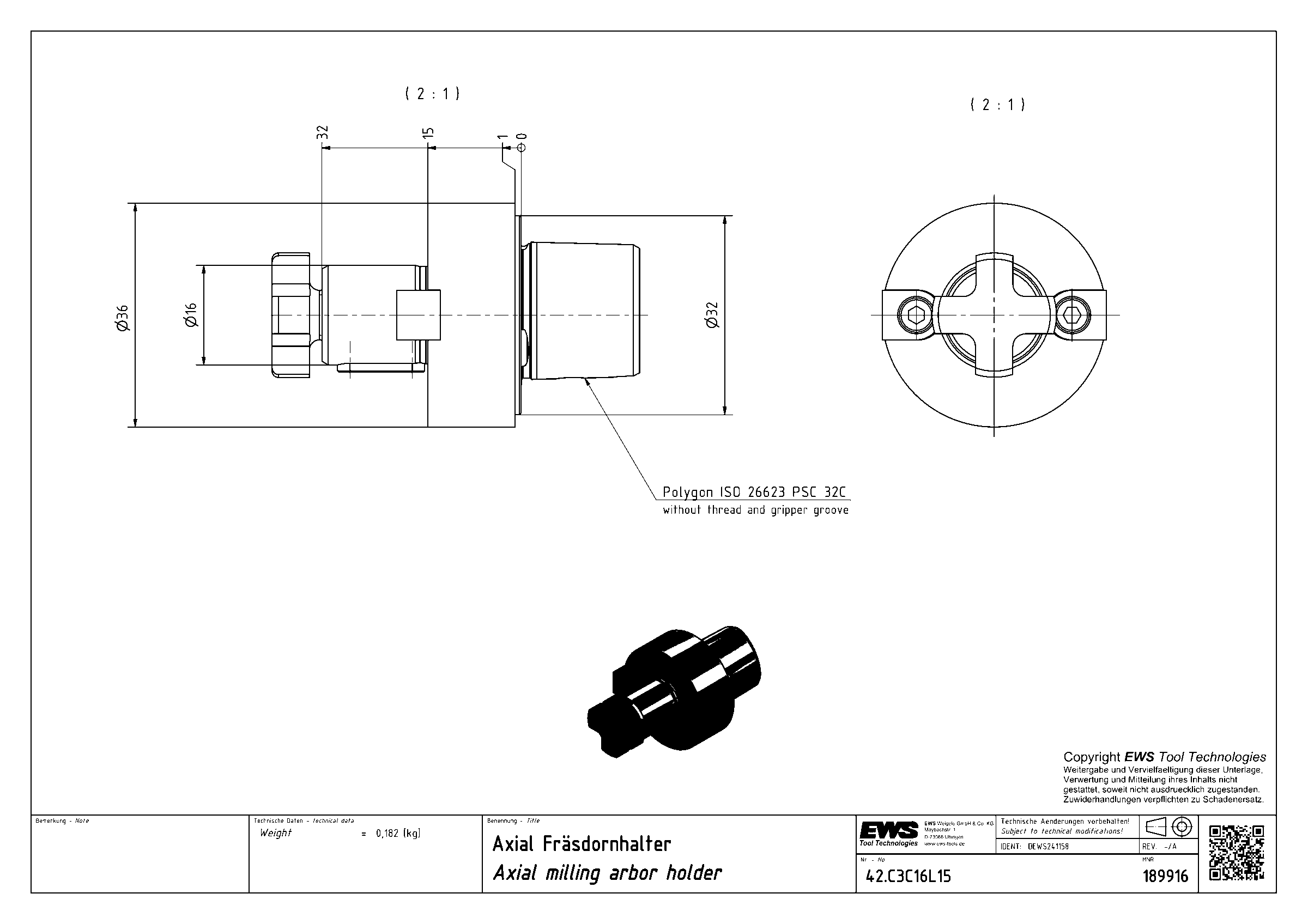

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto — 8 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
42.C3C16L15PSC 32Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,182Текущая
42.C3C22L19PSC 32Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,339
42.C4C16L10PSC 40Cutting arbour Ø16 DIN138 (longitudinal and cross groove)0,215
42.C4C22L12PSC 40Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,296
42.C4C27L14PSC 40Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,417
42.C5C22L12PSC 50Cutting arbour Ø22 DIN138 (longitudinal and cross groove)0,4
42.C5C27L12PSC 50Cutting arbour Ø27 DIN138 (longitudinal and cross groove)0,461
42.C5C32L18PSC 50Cutting arbour Ø32 DIN138 (longitudinal and cross groove)0,79

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 42.C3C16L15 указан производителем как подходящий.

Инструмент приводной29

  • 40.25C3G200EKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200EK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C3G200IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.25C3G200IKC, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480Головка приводная осевая сверлильно-фрезерная EWS 40.25C35480, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.25C35480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.25C35480IK, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTX, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTXIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3G300IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10#01, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.40C3NZIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40C3NZIKC, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C3TW10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C3TW10IKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.55C31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55C31809PFIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3G300RLIKWГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3G300RLIKW, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFLГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.30C3TNX65RLIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.30C3TNX65RLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C3WT150IKDX65Головка приводная радиальная сверлильно-фрезерная EWS 60.55C3WT150IKDX65, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PF, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKD, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFIKDX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX70Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX70, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 60.55C31809PFX85Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3CTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3CTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 80.30C3LCTXRLIKTFRГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Инструмент статический20

  • 1.25C3RLÜKWX16Державка токарная продольная EWS 1.25C3RLÜKWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLWX16Державка токарная продольная EWS 1.25C3RLWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 1.25C3RLX15Державка токарная продольная EWS 1.25C3RLX15, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45ÜKZ45X60Державка токарная продольная EWS 4.BMTC3BMT45ÜKZ45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 4.BMTC3BMT45Z45X60Державка токарная продольная EWS 4.BMTC3BMT45Z45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 5.30C3X41Z20Державка токарная боковая EWS 5.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 8.30C3X41Z20Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3G200RLWZ10Адаптер для инструмента EWS 19.25C3G200RLWZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFLZ10Адаптер для инструмента EWS 19.25C3MFTRLTFLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLTFRZ10Адаптер для инструмента EWS 19.25C3MFTRLTFRZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.25C3MFTRLZ10Адаптер для инструмента EWS 19.25C3MFTRLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60LАдаптер для инструмента EWS 19.30C3L60L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3L60RАдаптер для инструмента EWS 19.30C3L60R, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFLАдаптер для инструмента EWS 19.30C3LCTXRLTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3LCTXRLTFRАдаптер для инструмента EWS 19.30C3LCTXRLTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.30C3TNX65RLZ10Адаптер для инструмента EWS 19.30C3TNX65RLZ10, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45ÜKZ62X65Адаптер для инструмента EWS 19.BMTC3BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3BMT45Z62X65Адаптер для инструмента EWS 19.BMTC3BMT45Z62X65, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10Адаптер для инструмента EWS 19.BMTC3TW10, BMT, полигональный хвостовик ISO 26623 (PSC 32)
  • 19.BMTC3TW10ÜKАдаптер для инструмента EWS 19.BMTC3TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 32)

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
