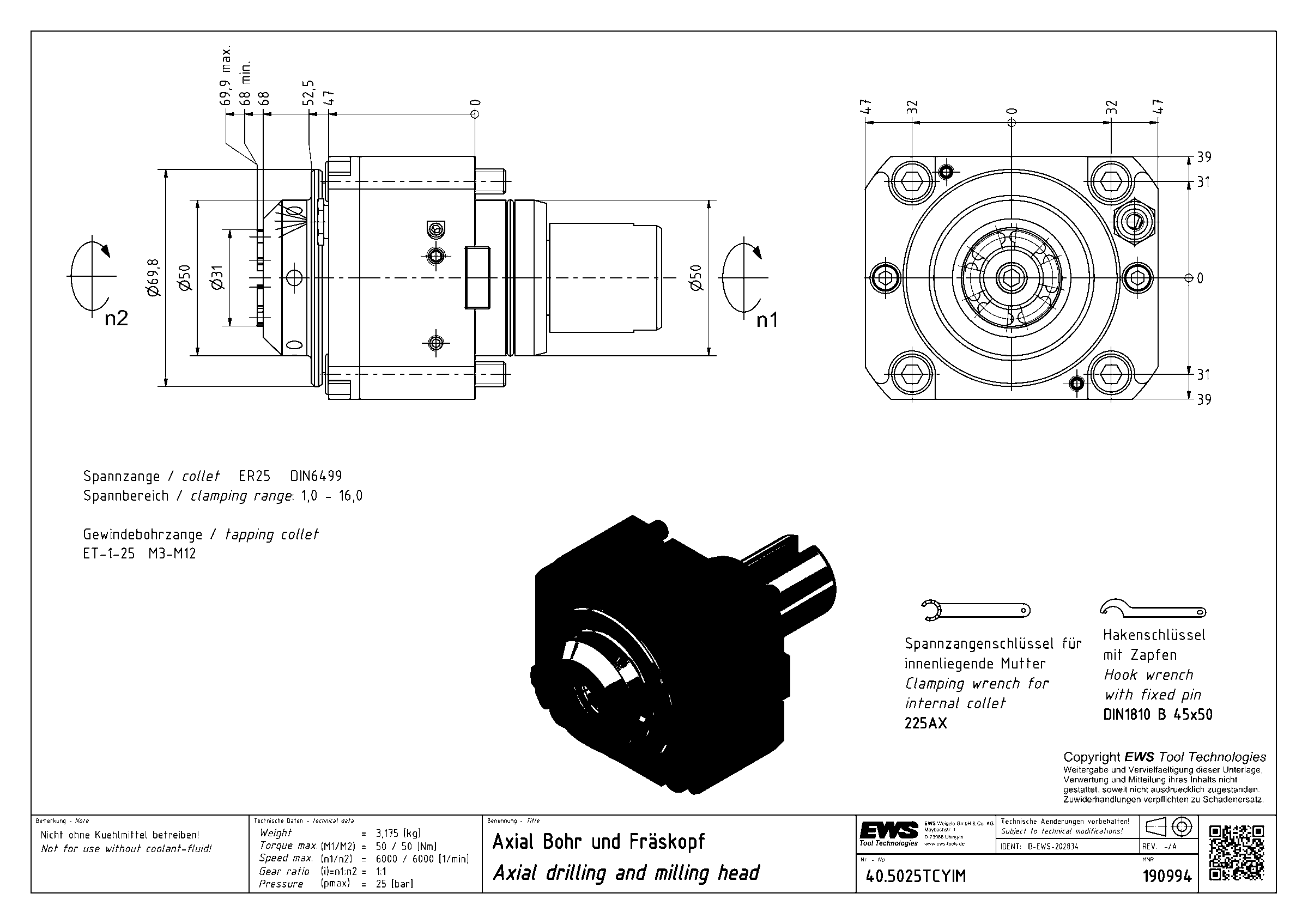

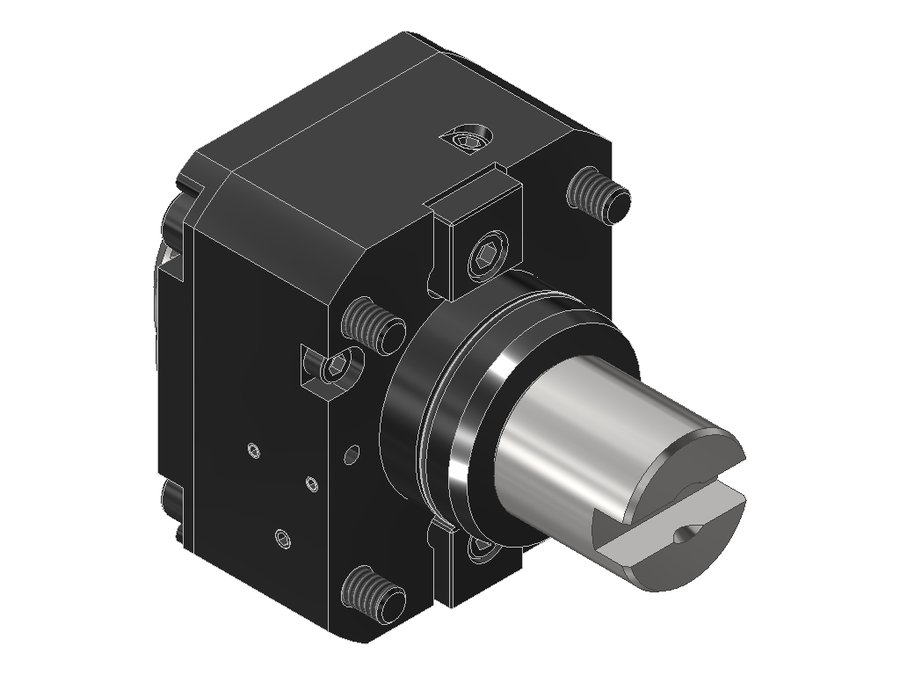

Головка приводная осевая сверлильно-фрезерная EWS 40.5025TCYIM, хвостовик Ø50, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.5025TCYIM

Головка приводная осевая сверлильно-фрезерная EWS 40.5025TCYIM, хвостовик Ø50, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаFLB062E5015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Макс. давление СОЖ25 бар
Приводпазовый поводок
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуBMT50E Takisawa
Присоединение инструментацанга ER25
Масса3,175 кг
Заказной номер EWS190994
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5025TCYIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4520DY1809PFIKDIMTK5045BMT45цанга ER2075159—
40.4520DY1809PFIMTK5045BMT45цанга ER2075159—
40.4525BND1809IKCIM45BMT45Aцанга ER254111741
40.4525BND1809IM45BMT45Aцанга ER254512145
40.4525TC600FIKCIM45BMT45цанга ER255012250
40.4525TC600FIM45BMT45цанга ER255012250
40.5025TCYIM50BMT50E Takisawaцанга ER25———Текущая
40.5432BND1809IKDIM54BMT54 Miyanoцанга ER326013260
40.5432BND1809IM54BMT54 Miyanoцанга ER325312553
40.5520WNKRTW10IKC55BMT55CWeldon Ø20———
40.5525BIG1809IKCIM#0155BMT55 Bigliaцанга ER255715157
40.5525BIG1809IM#0255BMT55 Bigliaцанга ER255715157
