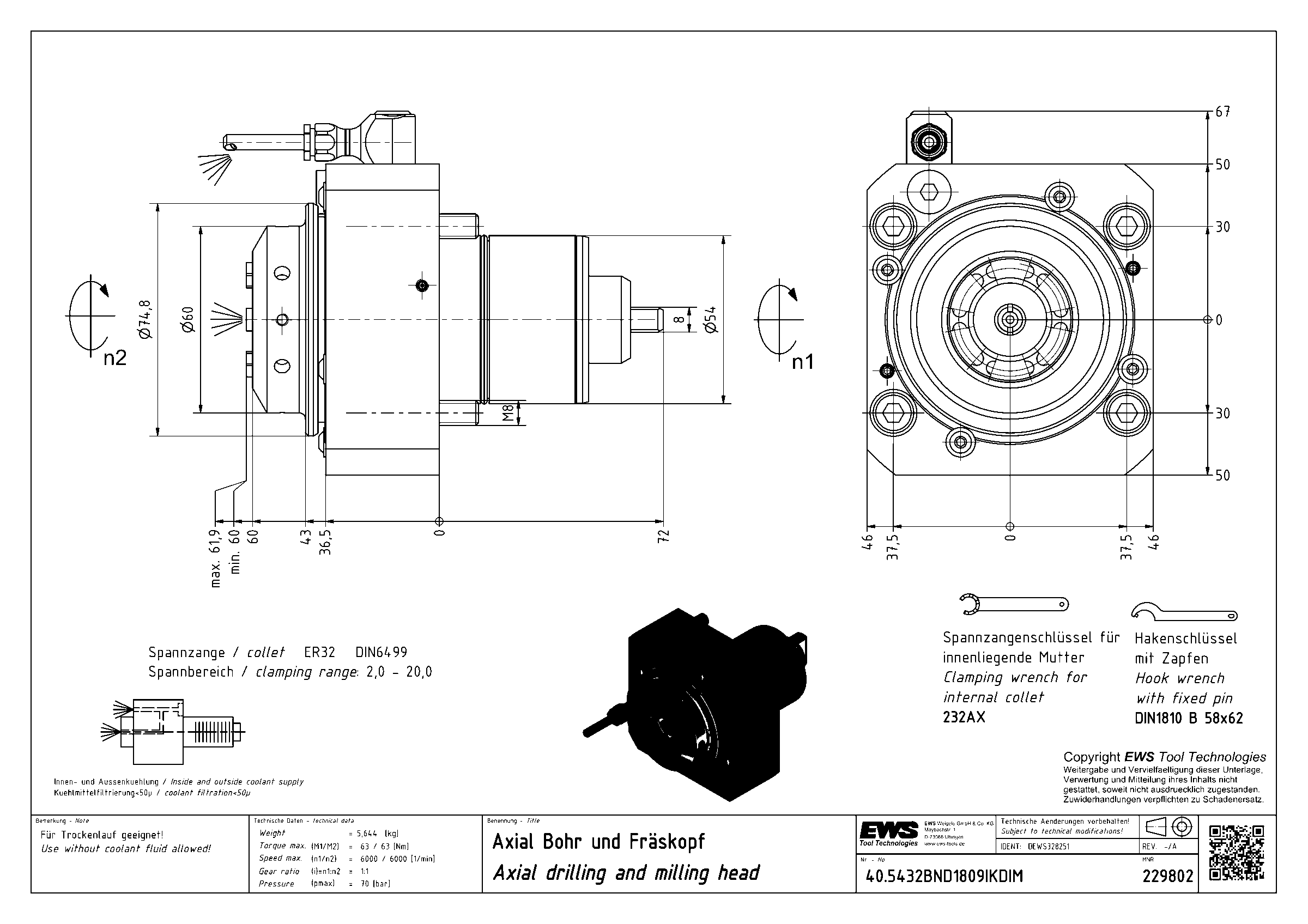

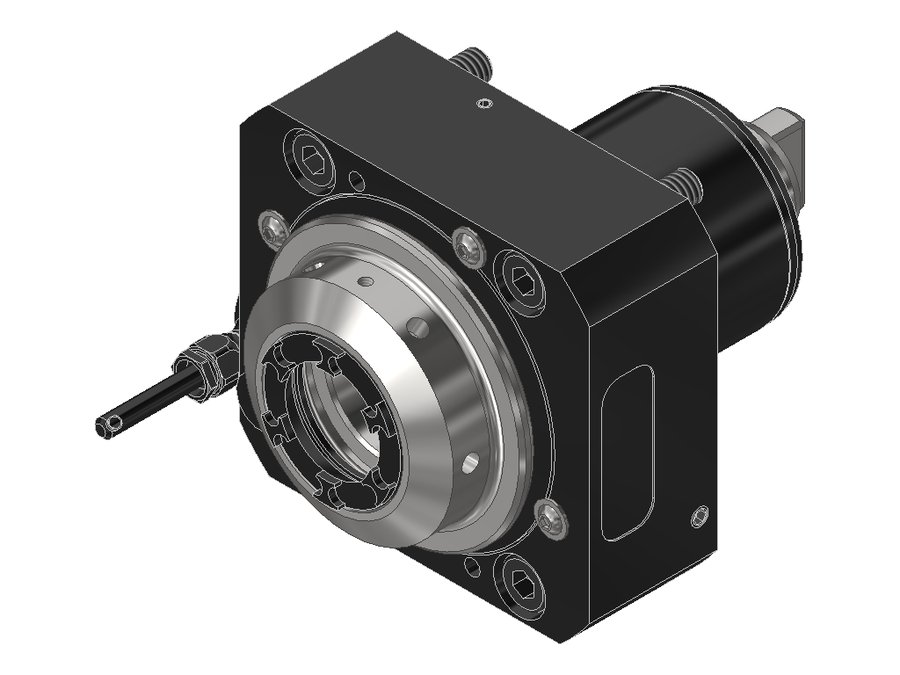

Головка приводная осевая сверлильно-фрезерная EWS 40.5432BND1809IKDIM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.5432BND1809IKDIM

Головка приводная осевая сверлильно-фрезерная EWS 40.5432BND1809IKDIM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениенейтральное
Присоединение к станкуBMT54 Miyano
Присоединение инструментацанга ER32
Функциональная длина60 мм
Вылет LPR60 мм
Масса5,644 кг
Высота92 мм
Общая длина132 мм
Заказной номер EWS229802
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5432BND1809IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4520DY1809PFIMTK5045BMT45цанга ER2075159—
40.4525BND1809IKCIM45BMT45Aцанга ER254111741
40.4525BND1809IM45BMT45Aцанга ER254512145
40.4525TC600FIKCIM45BMT45цанга ER255012250
40.4525TC600FIM45BMT45цанга ER255012250
40.5025TCYIM50BMT50E Takisawaцанга ER25———
40.5432BND1809IKDIM54BMT54 Miyanoцанга ER326013260Текущая
40.5432BND1809IM54BMT54 Miyanoцанга ER325312553
40.5520WNKRTW10IKC55BMT55CWeldon Ø20———
40.5525BIG1809IKCIM#0155BMT55 Bigliaцанга ER255715157
40.5525BIG1809IM#0255BMT55 Bigliaцанга ER255715157
40.5525KRBIG1809IKCIM55BMT55 Bigliaцанга ER255715157
