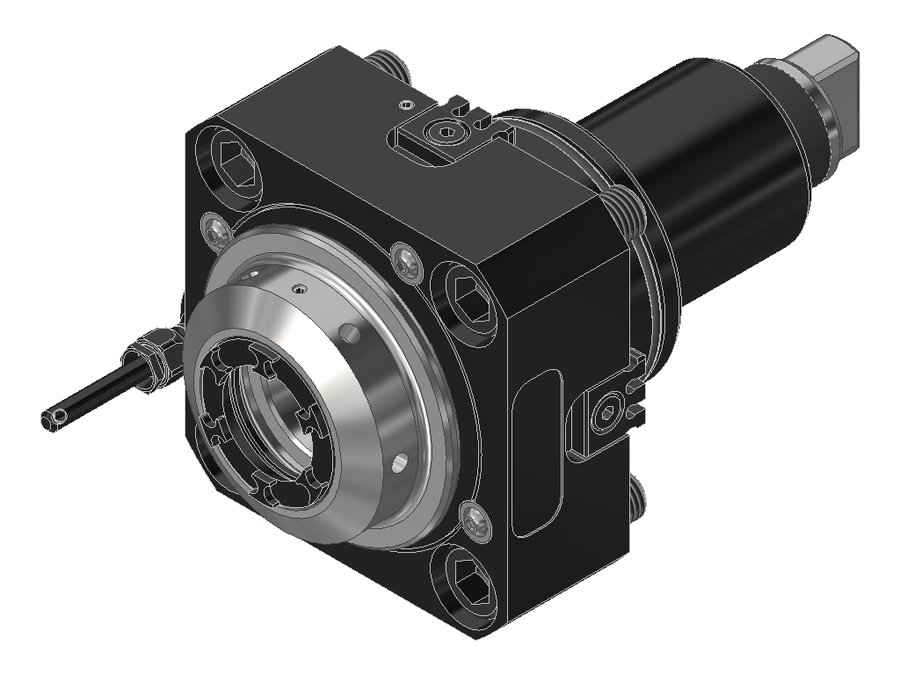

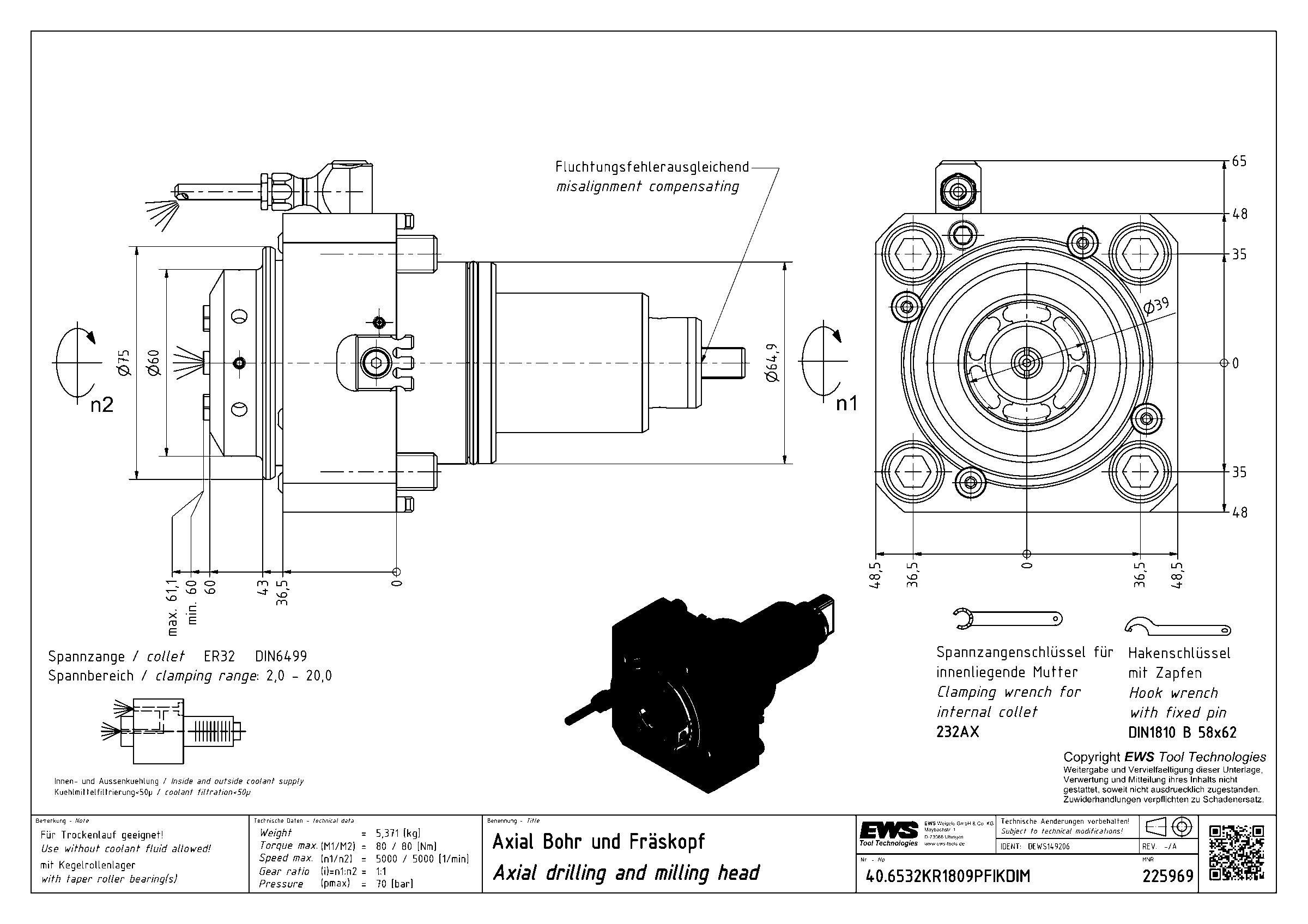

Головка приводная осевая сверлильно-фрезерная EWS 40.6532KR1809PFIKDIM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 60 мм |
| Масса | 5,371 кг |
| Высота | 97 мм |
| Общая длина | 172 мм |
| Заказной номер EWS | 225969 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 5000 об/мин |
| Макс. крутящий момент | 80 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6532KR1809PFIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.6040NLHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6040NLIKDHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6040NLP | 60 | BMT60D DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6040NLPIKD | 60 | BMT60D DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6532KR1809MT110FIKDIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.6532KR1809MT110FIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.6532KR1809PFIKDIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | Текущая |
| 40.6532KR1809PFIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | |
| 40.6532KRVT4FIKDIM | 65 | BMT65 | цанга ER32 | 60 | 200 | 60 | |
| 40.6532KRVT4FIM | 65 | BMT65 | цанга ER32 | 60 | 200 | 60 | |
| 40.6532M06IKCIM | 65 | BMT65 Tsugami | цанга ER32 | 60 | 166,5 | 60 | |
| 40.6532M06IM | 65 | BMT65 Tsugami | цанга ER32 | 60 | 166,5 | 60 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6532KR1809PFIKDIM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
