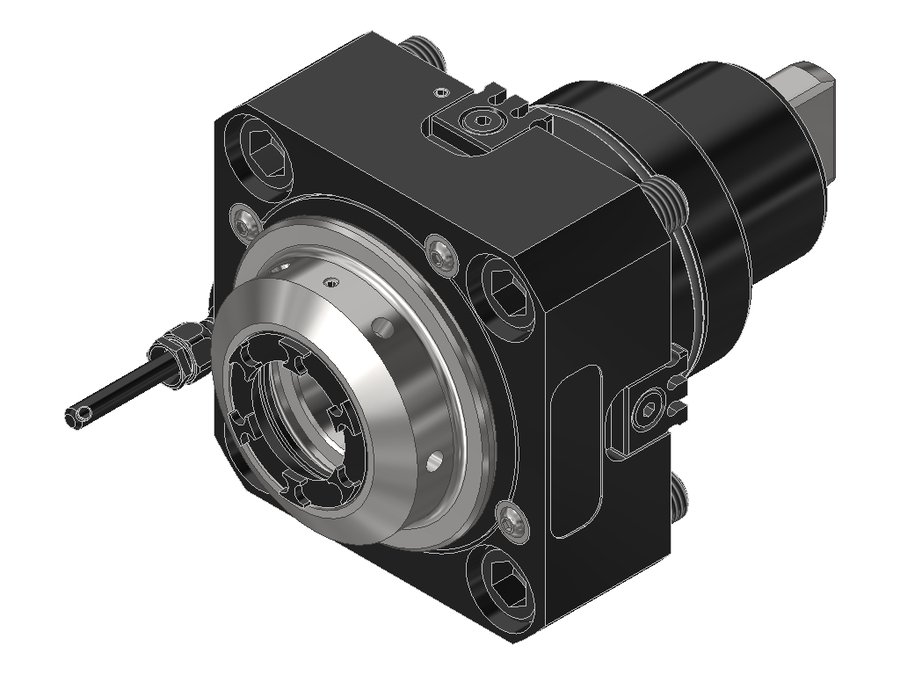

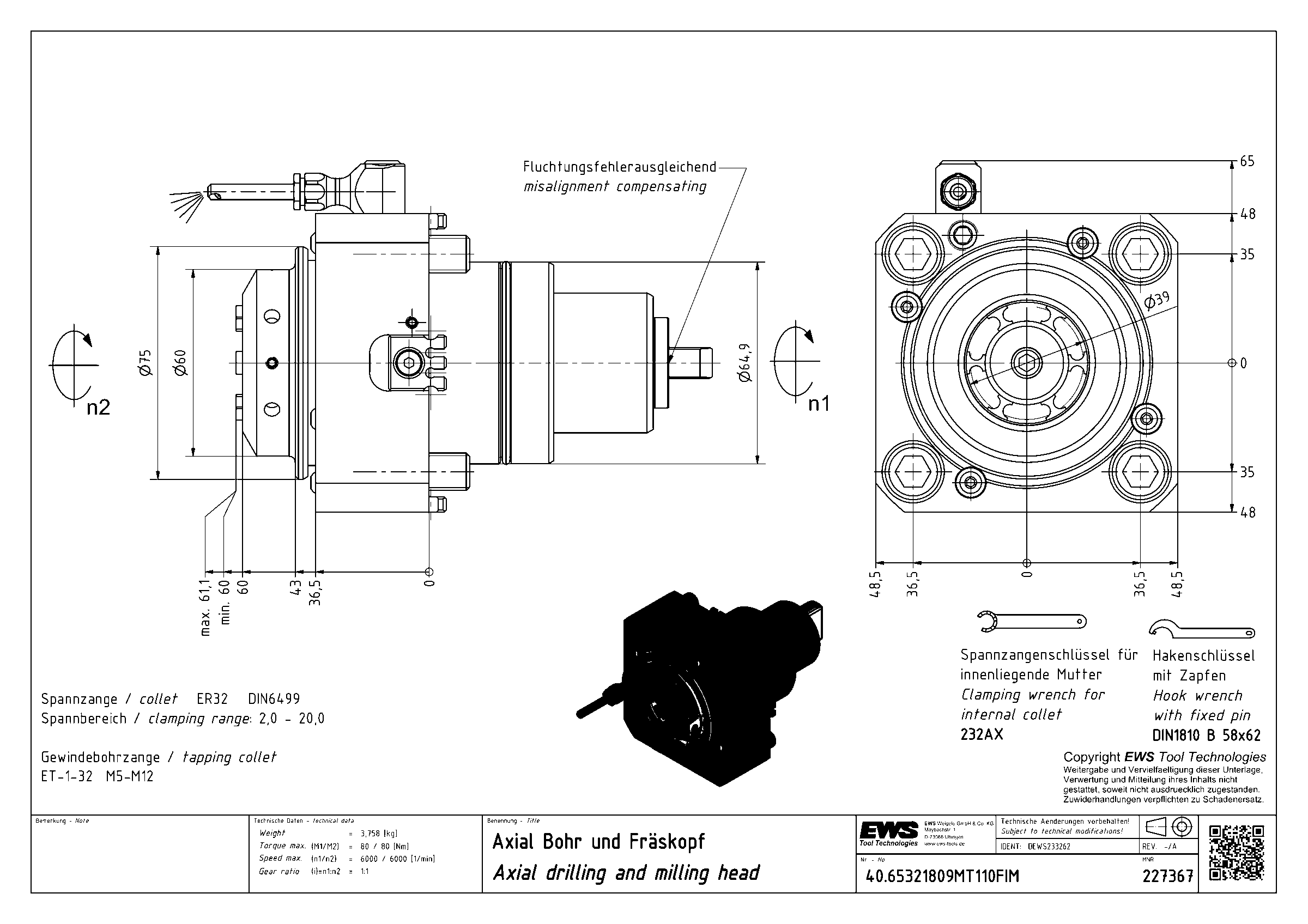

Головка приводная осевая сверлильно-фрезерная EWS 40.65321809MT110FIM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 60 мм |
| Масса | 3,758 кг |
| Высота | 97 мм |
| Общая длина | 151 мм |
| Заказной номер EWS | 227367 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 80 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.65321809MT110FIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.8040QSMBMTIM | 80 | BMT80 Mazak | цанга ER40 | 69,5 | 167,5 | 69,5 | |
| 40.45251809PFIKCIM | 45 | BMT45 | цанга ER25 | 50 | 134 | 50 | |
| 40.45251809PFIM | 45 | BMT45 | цанга ER25 | 50 | 134 | 50 | |
| 40.55251809PFIKCIM | 55 | BMT55 | цанга ER25 | 57 | 161 | 57 | |
| 40.55251809PFIM | 55 | BMT55 | цанга ER25 | 57 | 161 | 57 | |
| 40.65321809MT110FIKDIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.65321809MT110FIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | Текущая |
| 40.65321809PFIKDIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | |
| 40.65321809PFIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | |
| 40.75401809 | 75 | BMT75 | цанга ER40 | 80 | 190 | 80 | |
| 40.75401809IKD | 75 | BMT75 | цанга ER40 | 80 | 190 | 80 | |
| 40.75401809IM | 75 | BMT75 | цанга ER40 | 64 | 174 | 64 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.65321809MT110FIM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
