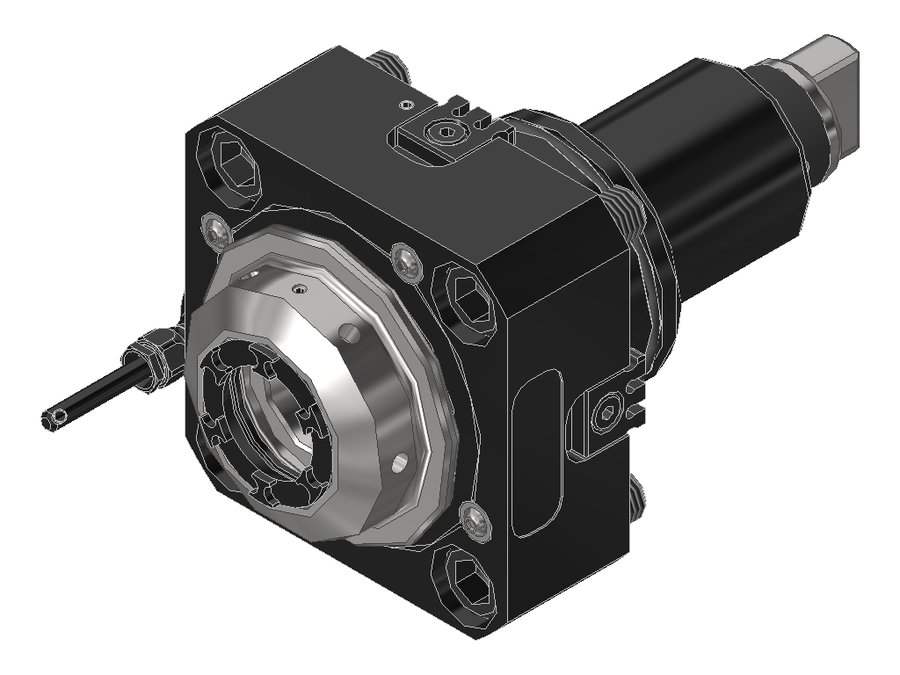

Головка приводная осевая сверлильно-фрезерная EWS 40.65321809PFIM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.65321809PFIM

Головка приводная осевая сверлильно-фрезерная EWS 40.65321809PFIM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментацанга ER32
Функциональная длина60 мм
Вылет LPR60 мм
Масса5,248 кг
Высота97 мм
Общая длина172 мм
Заказной номер EWS225700
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент80 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.65321809PFIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

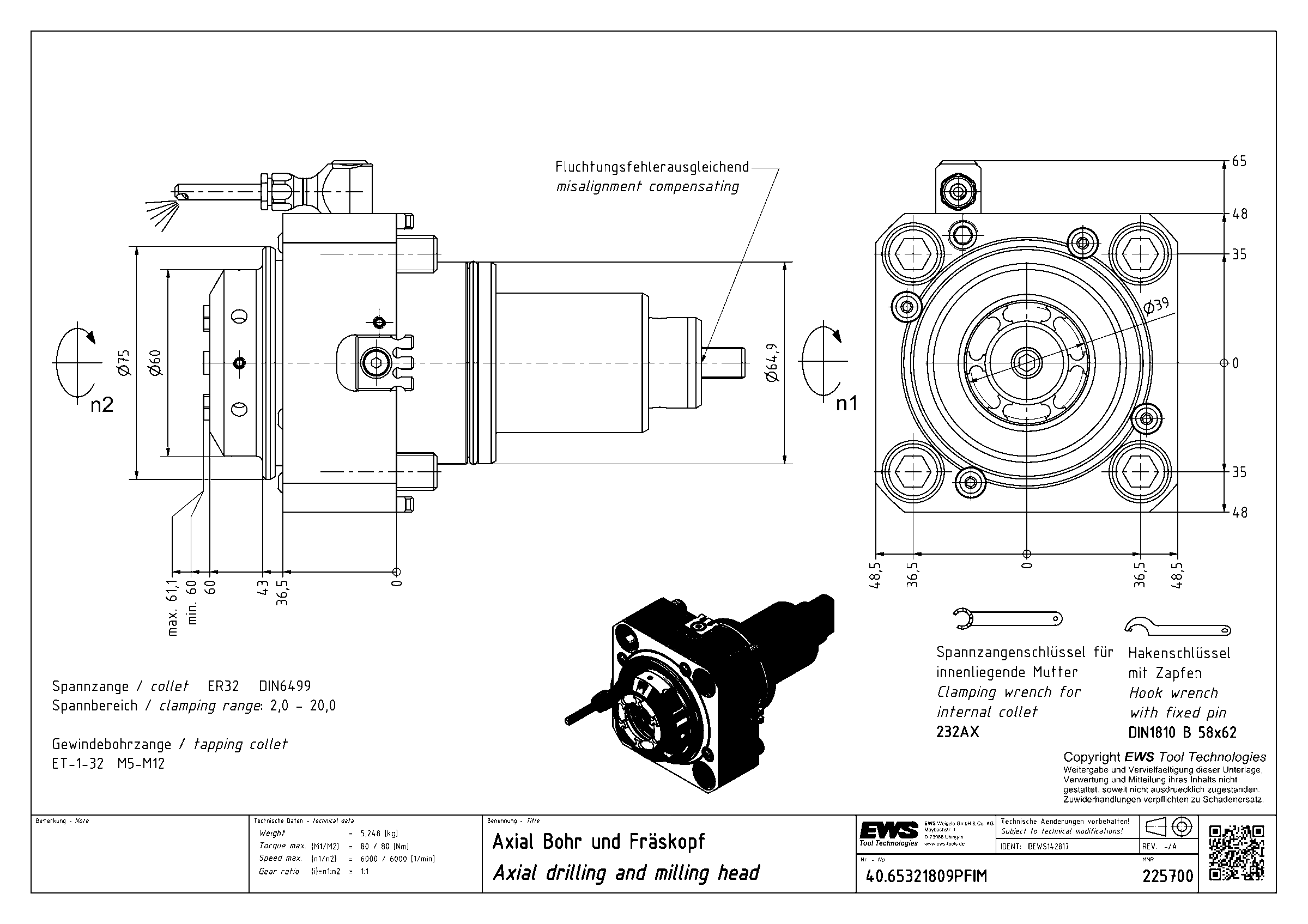

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.45251809PFIM45BMT45цанга ER255013450
40.55251809PFIKCIM55BMT55цанга ER255716157
40.55251809PFIM55BMT55цанга ER255716157
40.65321809MT110FIKDIM65BMT65цанга ER326015160
40.65321809MT110FIM65BMT65цанга ER326015160
40.65321809PFIKDIM65BMT65цанга ER326017260
40.65321809PFIM65BMT65цанга ER326017260Текущая
40.7540180975BMT75цанга ER408019080
40.75401809IKD75BMT75цанга ER408019080
40.75401809IM75BMT75цанга ER406417464
40.75401809PIKDIM75BMT75цанга ER4062,22172,2262,22
40.8550180985BMT85цанга ER50100240100

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.65321809PFIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
