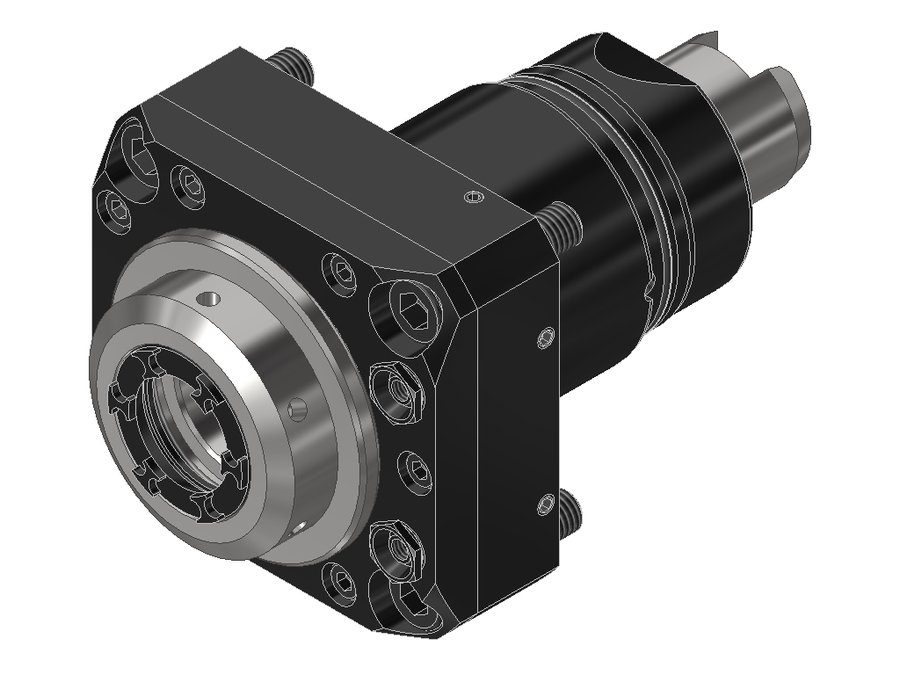

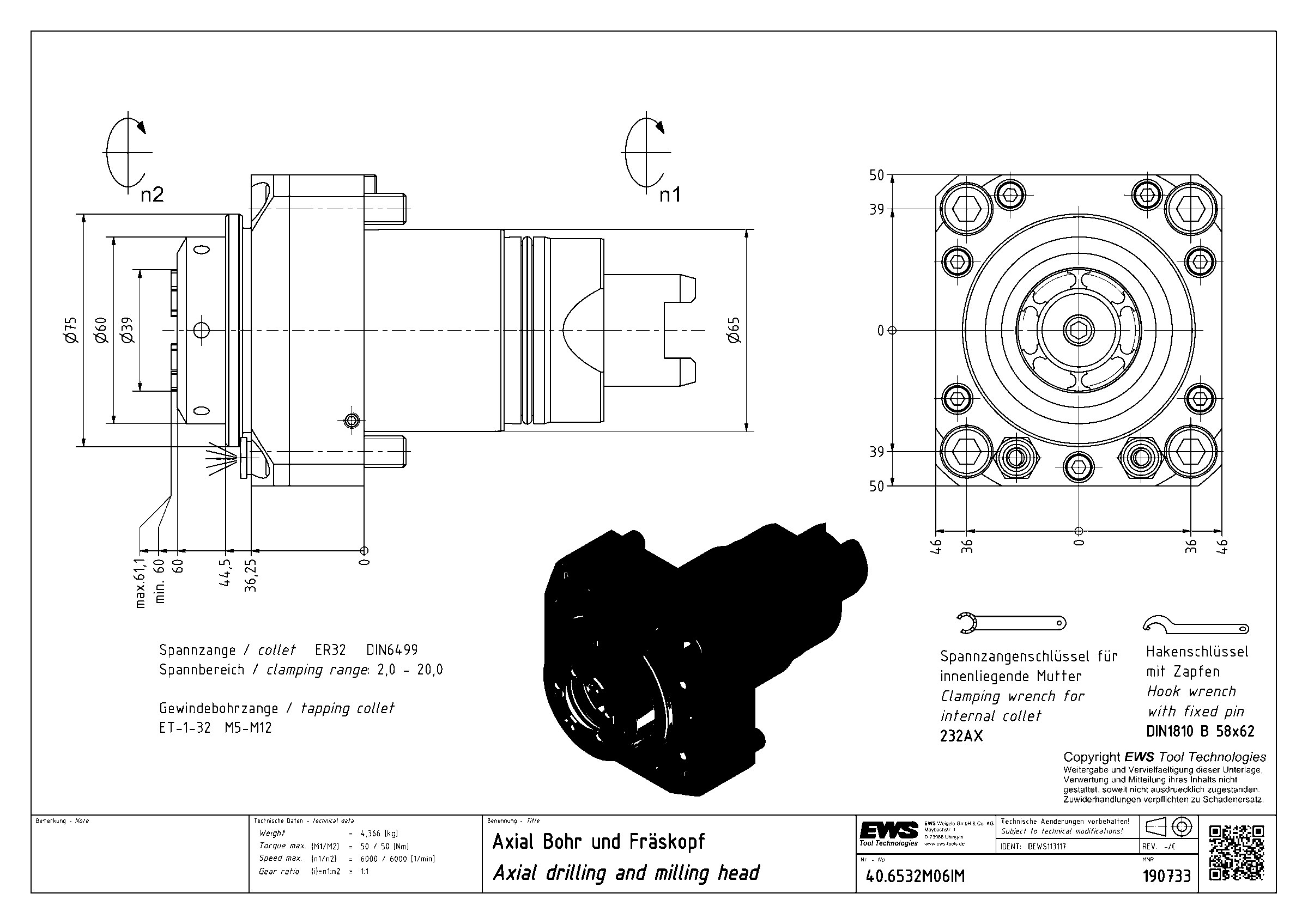

Головка приводная осевая сверлильно-фрезерная EWS 40.6532M06IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6532M06IM

Головка приводная осевая сверлильно-фрезерная EWS 40.6532M06IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB072G6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65 Tsugami
Присоединение инструментацанга ER32
Функциональная длина60 мм
Вылет LPR60 мм
Масса4,366 кг
Высота92 мм
Общая длина166,5 мм
Заказной номер EWS190733
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6532M06IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6532KR1809MT110FIM65BMT65цанга ER326015160
40.6532KR1809PFIKDIM65BMT65цанга ER326017260
40.6532KR1809PFIM65BMT65цанга ER326017260
40.6532KRVT4FIKDIM65BMT65цанга ER326020060
40.6532KRVT4FIM65BMT65цанга ER326020060
40.6532M06IKCIM65BMT65 Tsugamiцанга ER3260166,560
40.6532M06IM65BMT65 Tsugamiцанга ER3260166,560Текущая
40.6532TW2065BMT65Bцанга ER3261177,561
40.6532TW20IK65BMT65Bцанга ER3261177,561
40.6532VL6FIKDIM65BMT65цанга ER326017060
40.6532VL6FIM65BMT65цанга ER326017060
40.6532VLHP6FIKDIM65BMT65цанга ER326015560

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6532M06IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
