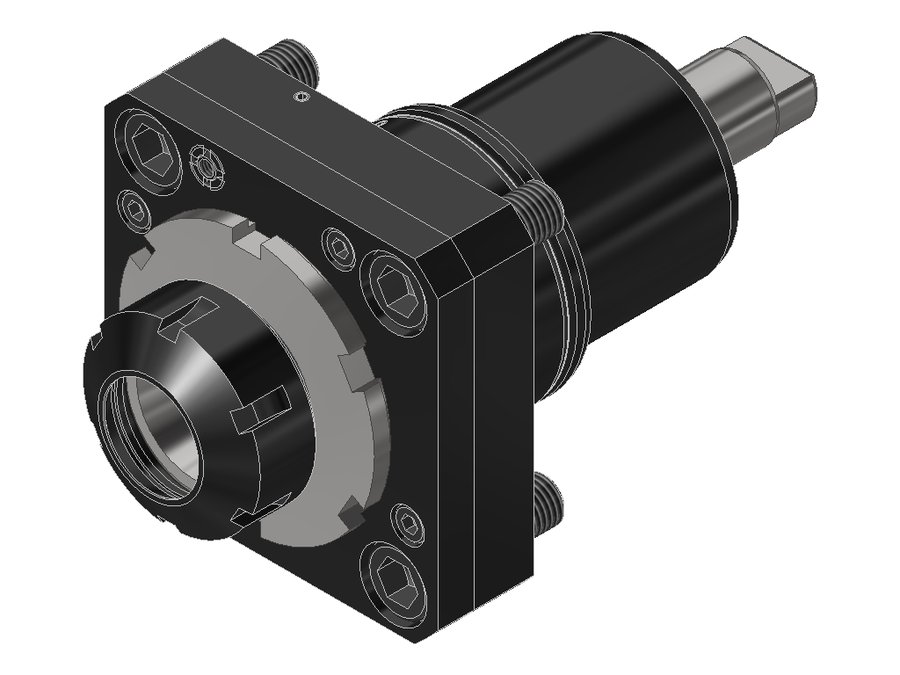

Головка приводная осевая сверлильно-фрезерная EWS 40.6532TW20, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6532TW20

Головка приводная осевая сверлильно-фрезерная EWS 40.6532TW20, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаFLB071B6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65B
Присоединение инструментацанга ER32

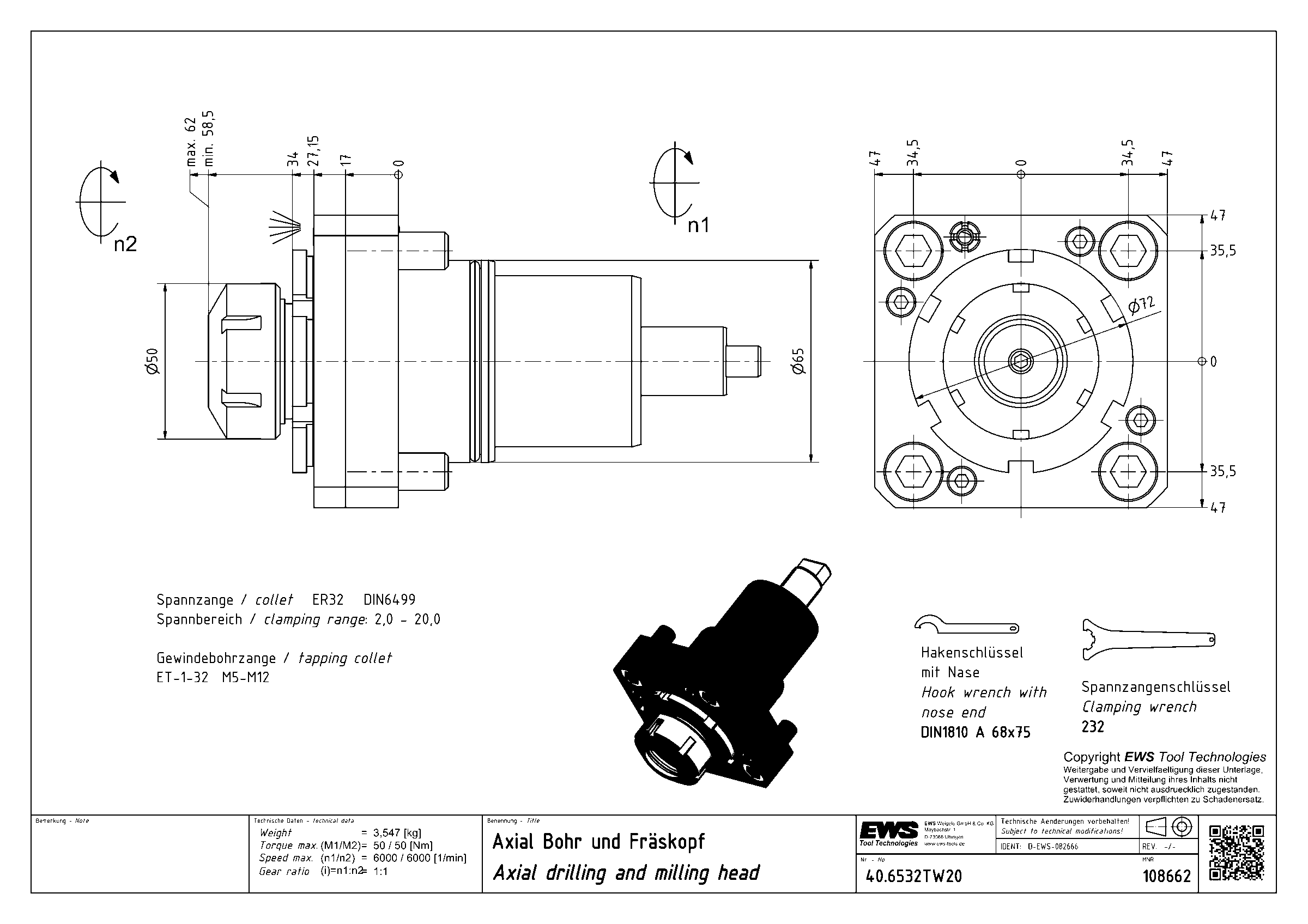

Функциональная длина61 мм
Вылет LPR61 мм
Масса3,547 кг
Высота94 мм
Общая длина177,5 мм
Заказной номер EWS108662
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6532TW20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6532KR1809PFIKDIM65BMT65цанга ER326017260
40.6532KR1809PFIM65BMT65цанга ER326017260
40.6532KRVT4FIKDIM65BMT65цанга ER326020060
40.6532KRVT4FIM65BMT65цанга ER326020060
40.6532M06IKCIM65BMT65 Tsugamiцанга ER3260166,560
40.6532M06IM65BMT65 Tsugamiцанга ER3260166,560
40.6532TW2065BMT65Bцанга ER3261177,561Текущая
40.6532TW20IK65BMT65Bцанга ER3261177,561
40.6532VL6FIKDIM65BMT65цанга ER326017060
40.6532VL6FIM65BMT65цанга ER326017060
40.6532VLHP6FIKDIM65BMT65цанга ER326015560
40.6532VLHP6FIM65BMT65цанга ER326015560

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6532TW20.

Цанги18

Ключи и отвёртки3

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1
