Kemmler · Цанги с каналом СОЖ · арт. 428EC-06

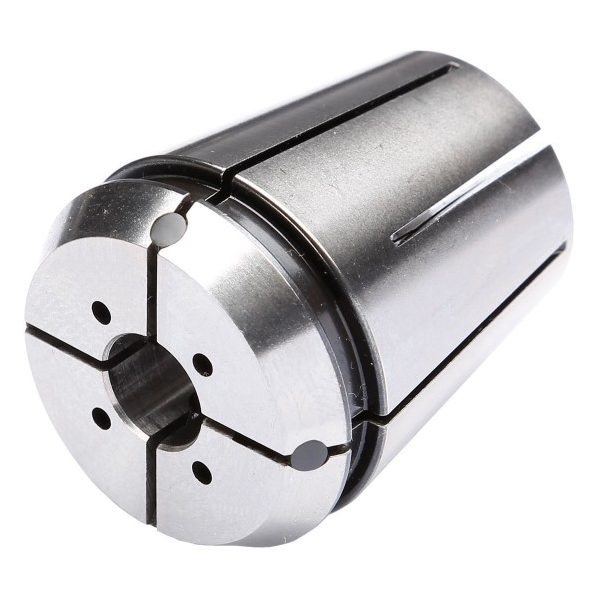

Цанга ER с каналами для СОЖ ER20, 428EC, < 15µm, Ø 6, ~ ISO 15488 [DIN 6499], 428EC-06
| Присоединение к станку (ADINTMS) | Цанга ER, ISO 15488 (DIN 6499) — ER20 |
|---|---|
| Присоединение инструмента (ADINTWS) | Цилиндрическое зажатие (метрическое) |
| Наружный диаметр (BD) | 21 мм |
| Выход СОЖ (CXSC) | каналы СОЖ |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001108243 |
| Масса | 0,03 кг |
| Общая длина (OAL) | 31,5 мм |
| Биение | < 15 мкм |
| Уплотнение (SEAL) | да |
| Система / типоразмер | 428E | ER 20 |
Другие типоразмеры серии
Цанги с каналом СОЖ — 74 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Цанги.
| Артикул | Присоединение к станку (ADINTMS) | Масса, кг | Общая длина (OAL), мм | Система / типоразмер | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| 426EC-05 | Цанга ER, ISO 15488 (DIN 6499) — ER16 | 0,025 | 27 | 426E | ER 16 | 17 | 5 | да | |
| 426EC-06 | Цанга ER, ISO 15488 (DIN 6499) — ER16 | 0,025 | 27 | 426E | ER 16 | 17 | 6 | да | |
| 426EC-07 | Цанга ER, ISO 15488 (DIN 6499) — ER16 | 0,025 | 27 | 426E | ER 16 | 17 | 7 | да | |
| 426EC-S | Цанга ER, ISO 15488 (DIN 6499) — ER16 | 0,3 | 130 | 426E | ER 16 | — | — | — | |
| 428EC-04 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 4 | да | |
| 428EC-05 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 5 | да | |
| 428EC-06 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 6 | да | Текущая |
| 428EC-07 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 7 | да | |
| 428EC-08 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 8 | да | |
| 428EC-09 | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 0,03 | 31,5 | 428E | ER 20 | 21 | 9 | да | |
| 428EC-S | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 1,5 | 165 | 428E | ER 20 | — | — | — | |
| 430EC-03 | Цанга ER, ISO 15488 (DIN 6499) — ER25 | 0,06 | 34 | 430E | ER 25 | 26 | 3 | нет |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 428EC-06.
Гайки цанговые1
- 110.02.13Зажимная гайка ER 20, 2-13, сбалансированный, ISO 15488 (DIN 6499), 110.02.13
Ключи и отвёртки1
- 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13
