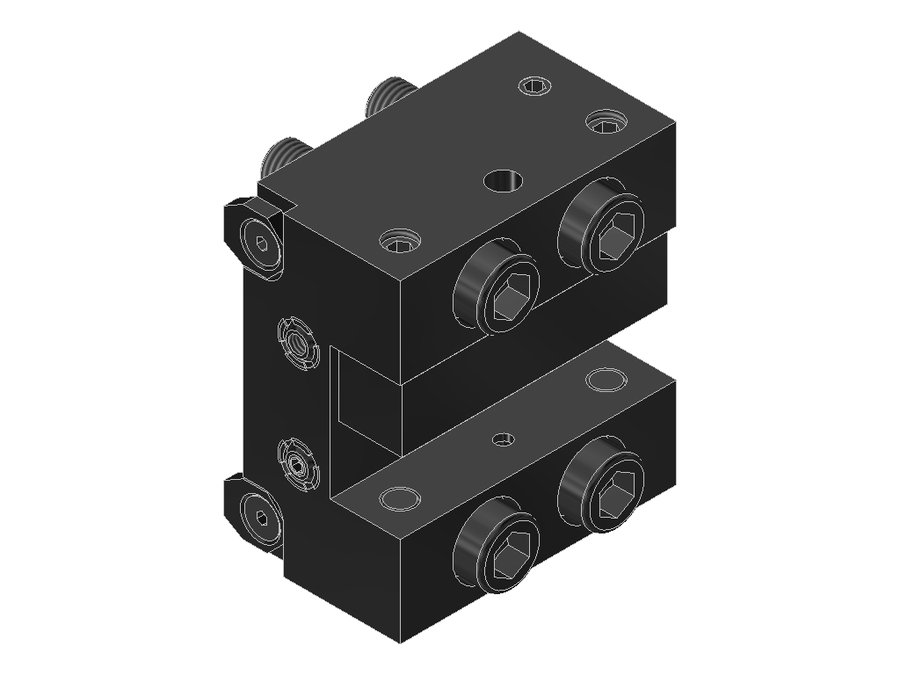

Державка токарная боковая EWS 5.BMT19.05HAASV24-TYP2, BMT, сечение 19,05×19,05 мм
EWS · Державки токарные боковые EWS, присоединение к станку BMT · арт. 5.BMT19.05HAASV24-TYP2

Державка токарная боковая EWS 5.BMT19.05HAASV24-TYP2, BMT, сечение 19,05×19,05 мм

Угол выхода90°
Код интерфейса станка15
Код интерфейса инструментаVKT12120135
Исполнениеправое
Присоединение инструментахвостовик 3/4"x3/4"
Заказной номер EWS190135

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.BMT19.05HAASV24-TYP2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку BMT — 21 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
5.BMT19.05HAASV24хвостовик 3/4"x3/4"—————
5.BMT19.05HAASV24-TYP2хвостовик 3/4"x3/4"—————Текущая
5.BMT19.05SL150хвостовик 3/4"x3/4"BMT32B25459050,5
5.BMT20HAASV24хвостовик 20x20—————
5.BMT20HAASV24-TYP2——————
5.BMT20LSL150хвостовик 20x20BMT32B25459050
5.BMT20NTY3IKхвостовик 20x20BMT4465857695
5.BMT20QTNX100хвостовик 20x20BMT45x76 Mazak15359542,5
5.BMT20SL150хвостовик 20x20BMT32B25459050,5
5.BMT20WT250хвостовик 20x20BMT55C45658075
5.BMT25.4BMT55IKB1=100хвостовик 1"x1"BMT5569,6958499,6
5.BMT25.4BMT65IKB1=100хвостовик 1"x1"BMT6569,6959699,9
