EWS · Державки токарные боковые EWS для BMT · арт. 5.BMT20HAASV24

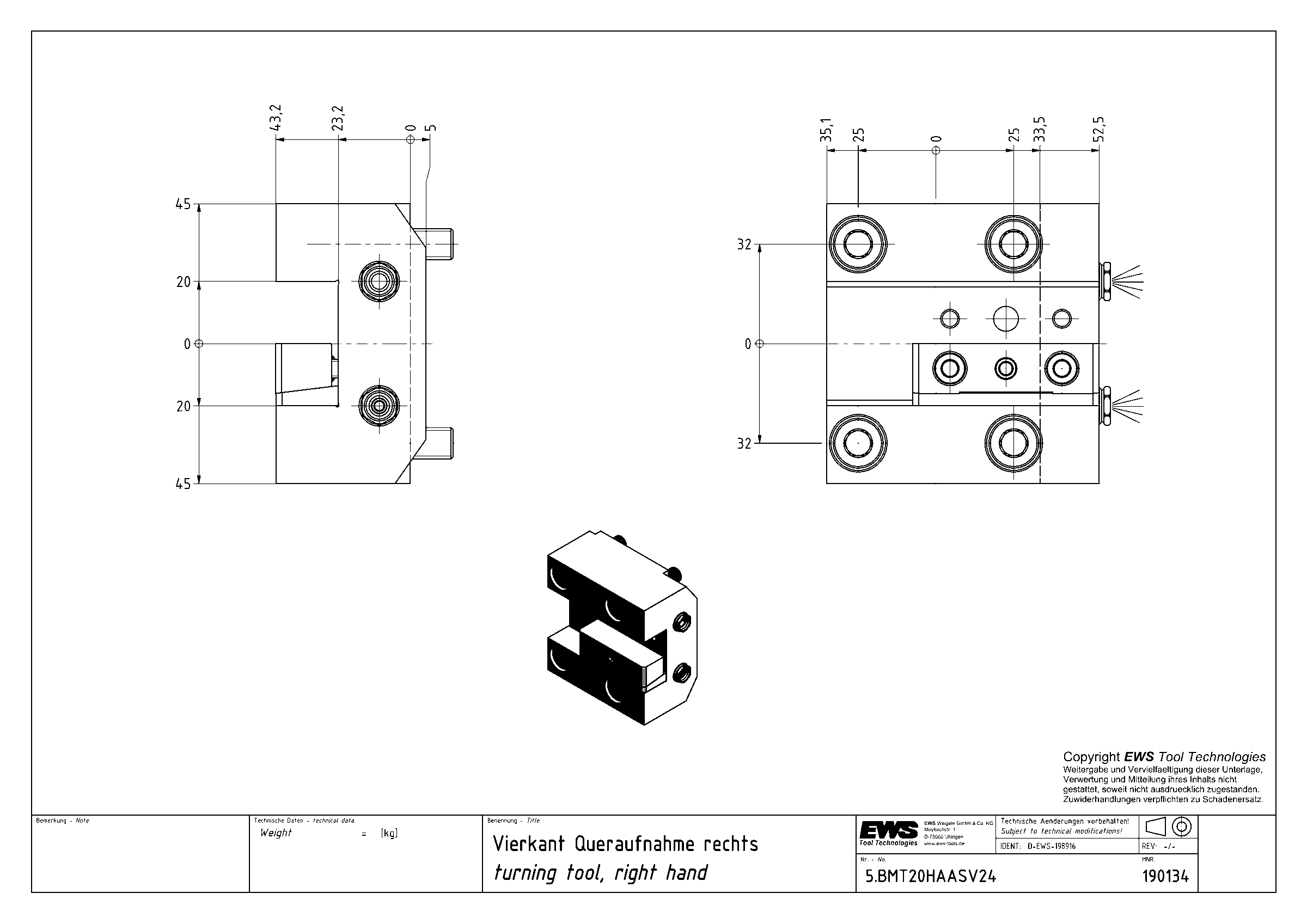

Державка токарная боковая EWS 5.BMT20HAASV24, BMT, сечение 20×20 мм
| Угол выхода | 90° |
|---|---|
| Код интерфейса станка | 15 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | правое |
| Присоединение инструмента | хвостовик 20x20 |
| Масса | 2,068 кг |
| Заказной номер EWS | 190134 |
Другие типоразмеры серии
Державки токарные боковые EWS для BMT — 21 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.BMT19.05HAASV24 | хвостовик 3/4"x3/4" | — | — | — | — | — | |
| 5.BMT19.05HAASV24-TYP2 | хвостовик 3/4"x3/4" | — | — | — | — | — | |
| 5.BMT19.05SL150 | хвостовик 3/4"x3/4" | BMT32B | 25 | 45 | 90 | 50,5 | |
| 5.BMT20HAASV24 | хвостовик 20x20 | — | — | — | — | — | Текущая |
| 5.BMT20HAASV24-TYP2 | — | — | — | — | — | — | |
| 5.BMT20LSL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50 | |
| 5.BMT20NTY3IK | хвостовик 20x20 | BMT44 | 65 | 85 | 76 | 95 | |
| 5.BMT20QTNX100 | хвостовик 20x20 | BMT45x76 Mazak | 15 | 35 | 95 | 42,5 | |
| 5.BMT20SL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50,5 | |
| 5.BMT20WT250 | хвостовик 20x20 | BMT55C | 45 | 65 | 80 | 75 | |
| 5.BMT25.4BMT55IKB1=100 | хвостовик 1"x1" | BMT55 | 69,6 | 95 | 84 | 99,6 | |
| 5.BMT25.4BMT65IKB1=100 | хвостовик 1"x1" | BMT65 | 69,6 | 95 | 96 | 99,9 |
