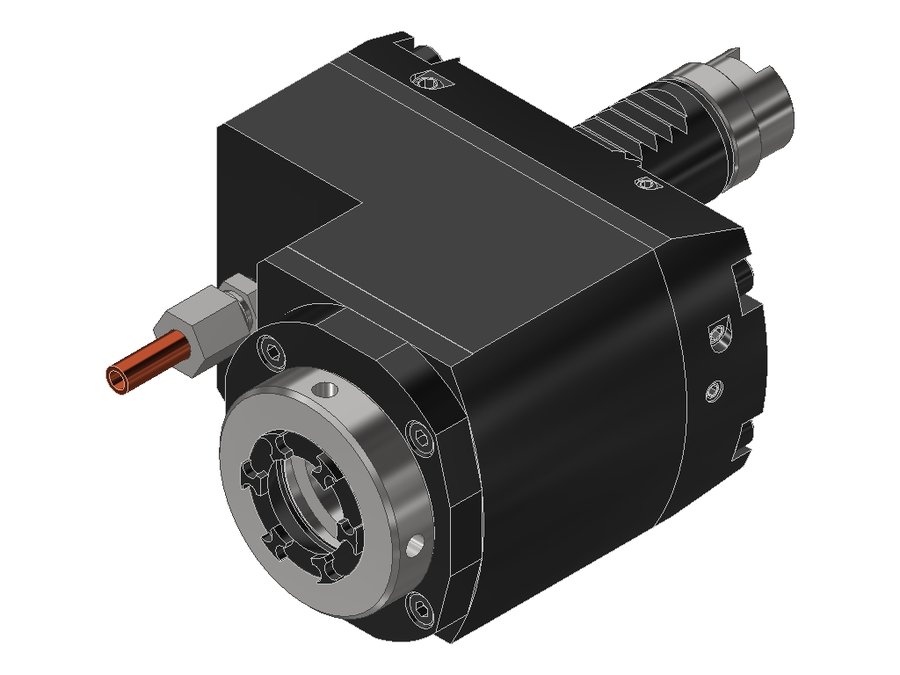

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2525G200RLI2WIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.2525G200RLI2WIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2525G200RLI2WIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
ПриводGroove driver
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина95 мм
Вылет LPR95 мм
Масса3,213 кг
Высота64 мм
Общая длина153,5 мм
Ширина97 мм
Заказной номер EWS143788
Радиальная высота32 мм
Радиальная ширина35 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м
Функциональная ширина33,75 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.2516ABCRLI1IM25VDI25цанга ER167979145,1
50.2516ABCRLIKI1IM25VDI25цанга ER167979145,1
50.2516G200RLI1WIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1VIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1WIM25VDI25цанга ER167979137,5
50.2525G200RLI2VIM25VDI25цанга ER259595153,5
50.2525G200RLI2WIM25VDI25цанга ER259595153,5Текущая
50.2525TNC30RLI1IM25VDI25цанга ER258080133,5
50.2525TNC30RLIM25VDI25цанга ER258080133,5
50.3020TOEMRLI130VDI30цанга ER20100100159
50.3020TOEMRLIKI130VDI30цанга ER20100100159
50.3025CTXRLI1IM#0130VDI30цанга ER258080147
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.2525G200RLI2WIM.

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
