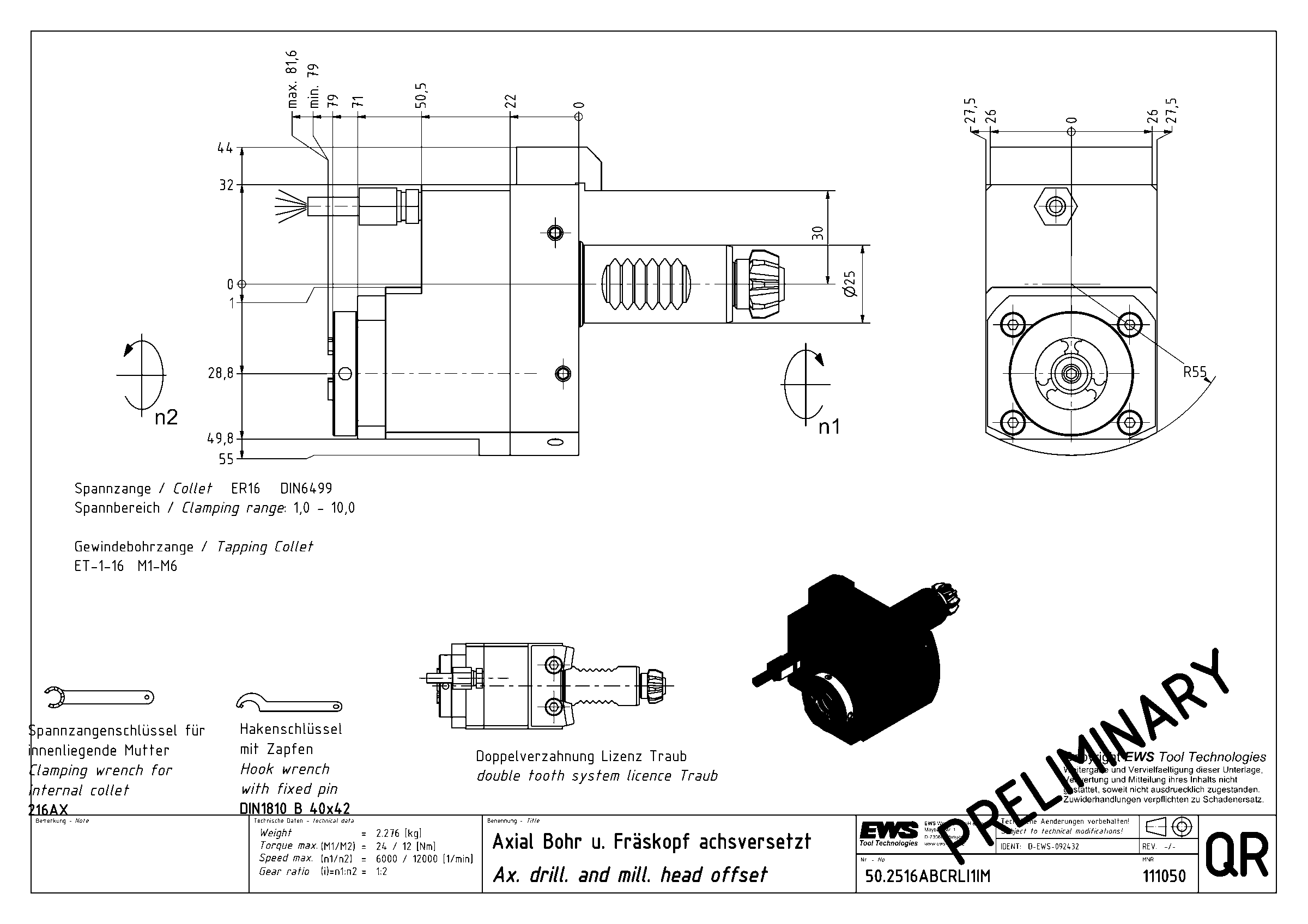

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.2516ABCRLI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E

Система фиксации в гнездеупорная планка
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD01600295
Размер цангиER16
Подвод СОЖнаружный
Приводконическая зубчатая передача
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER16
Функциональная длина79 мм
Вылет LPR79 мм
Масса2,276 кг
Высота55 мм
Общая длина145,1 мм
Ширина87 мм
Заказной номер EWS111050
Радиальная высота27,5 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина28,8 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.2516ABCRLI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER16 DIN 6499

  • Диапазон зажима Ø1–10 мм
  • Для цанги 160 426E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 50 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.50V55480RLI150VDI50EWS Varia V5135,5135,5228,5
50.50V55482RI150VDI50EWS Varia V5135,5135,5228,5
50.60C5TOEMLIK60VDI60PSC 50125129229
50.60V5KR5482LI260VDI60EWS Varia V5155155263
50.60V5KR5482RI260VDI60EWS Varia V5155155263
50.60V5KR5482RIKI260VDI60EWS Varia V5155155263
50.2516ABCRLI1IM25VDI25цанга ER167979145,1Текущая
50.2516ABCRLIKI1IM25VDI25цанга ER167979145,1
50.2516G200RLI1WIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1VIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1WIM25VDI25цанга ER167979137,5
50.2525G200RLI2VIM25VDI25цанга ER259595153,5

Совместимость

Связанные позиции по данным производителя — 40 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.2516ABCRLI1IM.

Цанги38

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100
