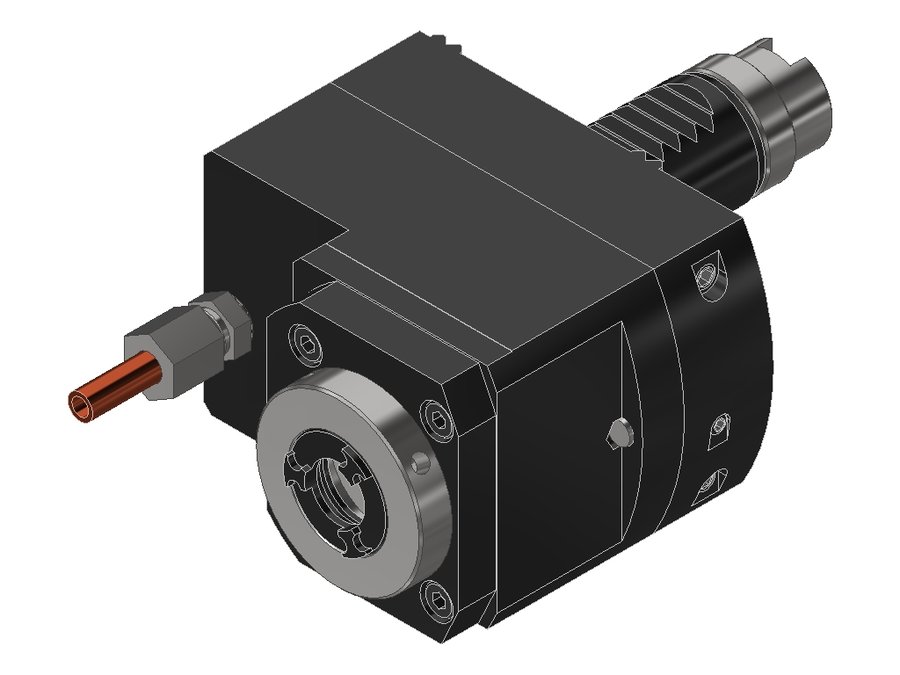

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.2516G200RLIKI1WIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW02500115
Код интерфейса инструментаSZD01600295
Размер цангиER16
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводGroove driver
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER16
Функциональная длина79 мм
Вылет LPR79 мм
Масса2,297 кг
Высота55 мм
Общая длина137,5 мм
Ширина87 мм
Заказной номер EWS130140
Радиальная высота27,5 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина28,8 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.60V5KR5482RI260VDI60EWS Varia V5155155263
50.60V5KR5482RIKI260VDI60EWS Varia V5155155263
50.2516ABCRLI1IM25VDI25цанга ER167979145,1
50.2516ABCRLIKI1IM25VDI25цанга ER167979145,1
50.2516G200RLI1WIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1VIM25VDI25цанга ER167979137,5
50.2516G200RLIKI1WIM25VDI25цанга ER167979137,5Текущая
50.2525G200RLI2VIM25VDI25цанга ER259595153,5
50.2525G200RLI2WIM25VDI25цанга ER259595153,5
50.2525TNC30RLI1IM25VDI25цанга ER258080133,5
50.2525TNC30RLIM25VDI25цанга ER258080133,5
50.3020TOEMRLI130VDI30цанга ER20100100159
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.2516G200RLIKI1WIM.

Ключи и отвёртки2

  • 216AXКлюч для зажимной гайки EWS 216AX
  • DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 116AXГайка зажимная внутренняя ER (IM) EWS 116AX

Документы по позиции

Для этой позиции документы пока не привязаны.
