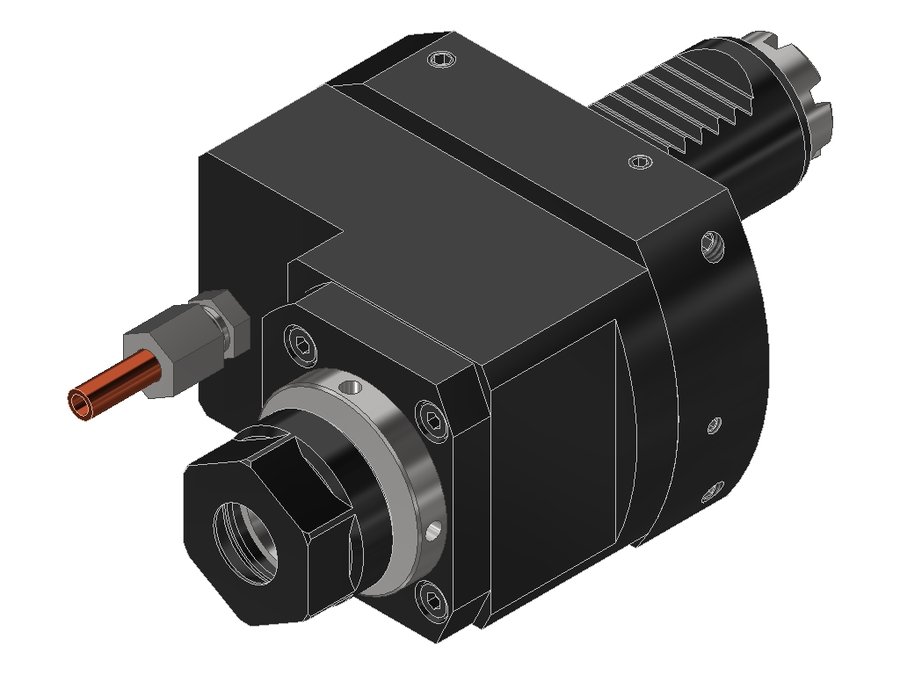

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3020TOEMRLIKI1, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.3020TOEMRLIKI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3020TOEMRLIKI1, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментацанга ER20
Функциональная длина100 мм
Вылет LPR100 мм
Масса2,523 кг
Высота55 мм
Общая длина159 мм
Ширина87 мм
Заказной номер EWS142742
Радиальная высота27,5 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина28,8 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.3020TOEMRLIKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

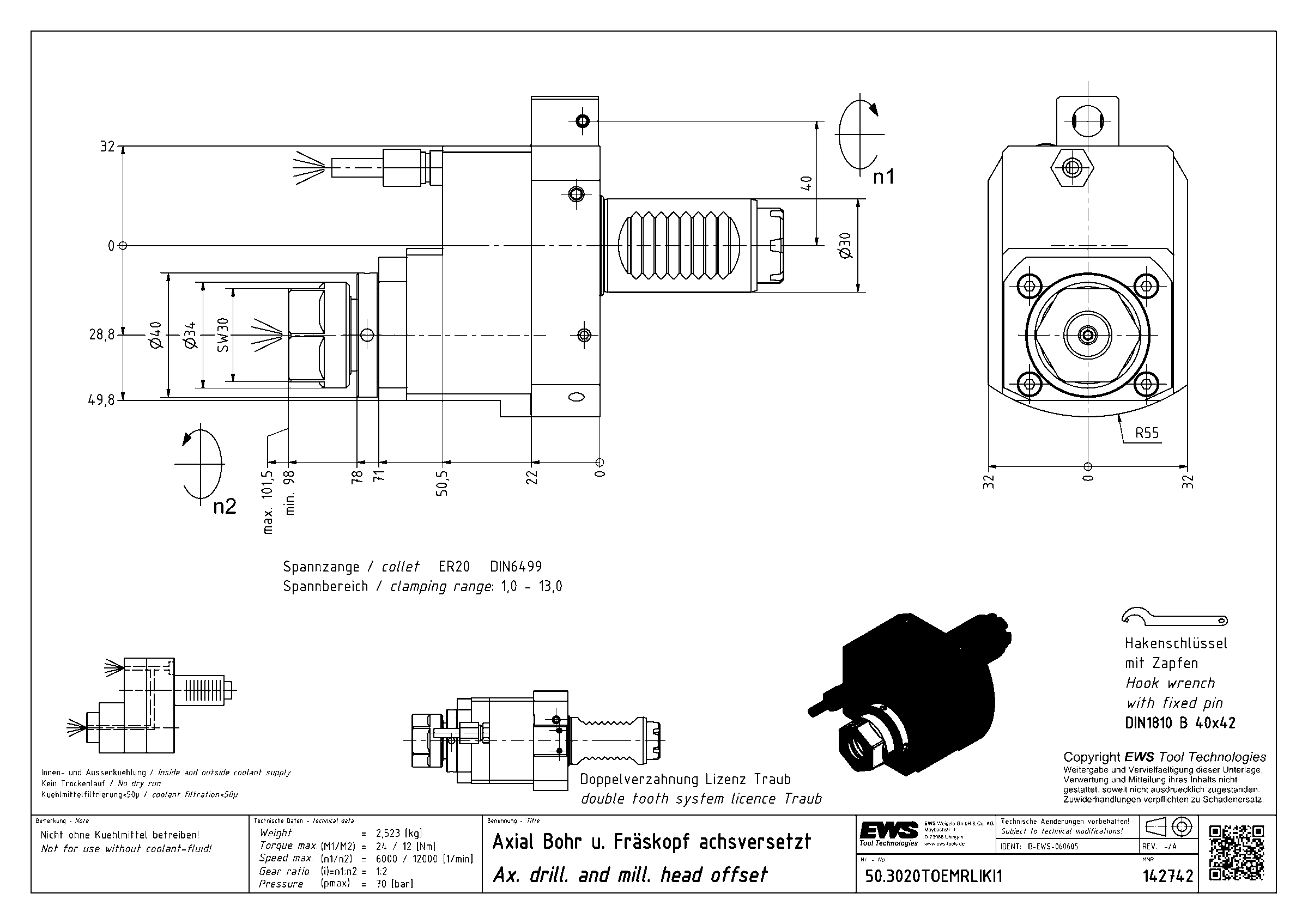

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.2516G200RLIKI1WIM25VDI25цанга ER167979137,5
50.2525G200RLI2VIM25VDI25цанга ER259595153,5
50.2525G200RLI2WIM25VDI25цанга ER259595153,5
50.2525TNC30RLI1IM25VDI25цанга ER258080133,5
50.2525TNC30RLIM25VDI25цанга ER258080133,5
50.3020TOEMRLI130VDI30цанга ER20100100159
50.3020TOEMRLIKI130VDI30цанга ER20100100159Текущая
50.3025CTXRLI1IM#0130VDI30цанга ER258080147
50.3025CTXRLIKDI1IM30VDI30цанга ER258080147
50.3025CTXRLIKI2IM30VDI30цанга ER259595162
50.3025E365RLIKI1IM#0130VDI30цанга ER258080147
50.3025G300RLIKI1VIM30VDI30цанга ER259191165,5

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.3020TOEMRLIKI1.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Ключи и отвёртки1

  • DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями
