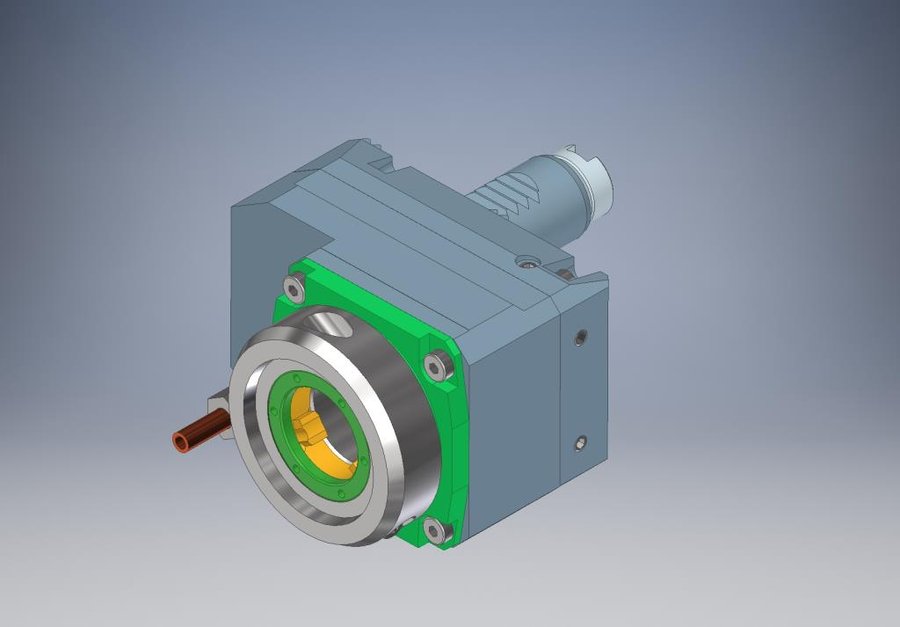

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3G200RLI1W, хвостовик Ø25, система EWS Varia VX3
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | 5 |
| Привод | пазовый поводок |
| Диаметр хвостовика | 25 мм |
| Присоединение к станку | VDI25 |
| Функциональная длина | 80 мм |
| Вылет LPR | 84 мм |
| Масса | 2,938 кг |
| Высота | 68 мм |
| Общая длина | 142,5 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 165847 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 35 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.25VX3G200RLI1W в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.
- Смена инструмента менее чем за 20 секунд
- Управление одной рукой
- Механическое выталкивание инструмента
- Зажим адаптеров без боковых усилий
- Надёжная передача крутящего момента
- Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
- Необходимо соблюдать момент затяжки 6 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Материалы
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.25VX3E332RLI1 | 25 | VDI25 | EWS Varia VX3 | 80 | 84 | 141 | |
| 50.25VX3G200RI1 | 25 | VDI25 | EWS Varia VX3 | 80 | 84 | 142,5 | |
| 50.25VX3G200RIKI1 | 25 | VDI25 | EWS Varia VX3 | 58 | 62 | 120,5 | |
| 50.25VX3G200RLI1W | 25 | VDI25 | — | 80 | 84 | 142,5 | Текущая |
| 50.25VX3G200RLI2V | 25 | VDI25 | EWS Varia VX3 | 90 | 94 | 152,5 | |
| 50.25VX3G200RLI2W | 25 | VDI25 | EWS Varia VX3 | 90 | 94 | 152,5 | |
| 50.25VX3G200RLIKI1W | 25 | VDI25 | EWS Varia VX3 | 80 | 84 | 142,5 | |
| 50.25VX3KR5480RLI2 | 25 | VDI25 | EWS Varia VX3 | 94,5 | 98,5 | 155,5 | |
| 50.25VX35480RLI1 | 25 | VDI25 | EWS Varia VX3 | 80 | 84 | 141 | |
| 50.25VX35480RLIKI1 | 25 | VDI25 | EWS Varia VX3 | 80 | 84 | 141 | |
| 50.30VX3CTXRLI1 | 30 | VDI30 | EWS Varia VX3 | 80 | 84 | 151 | |
| 50.30VX3CTXRLI2 | 30 | VDI30 | EWS Varia VX3 | 90 | 94 | 161 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.25VX3G200RLI1W.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100
- VX3STARTKIT1Набор стартовый Varia EWS VX3STARTKIT1
- VX3STARTKIT2Набор стартовый Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
Документы по позиции
Для этой позиции документы пока не привязаны.
