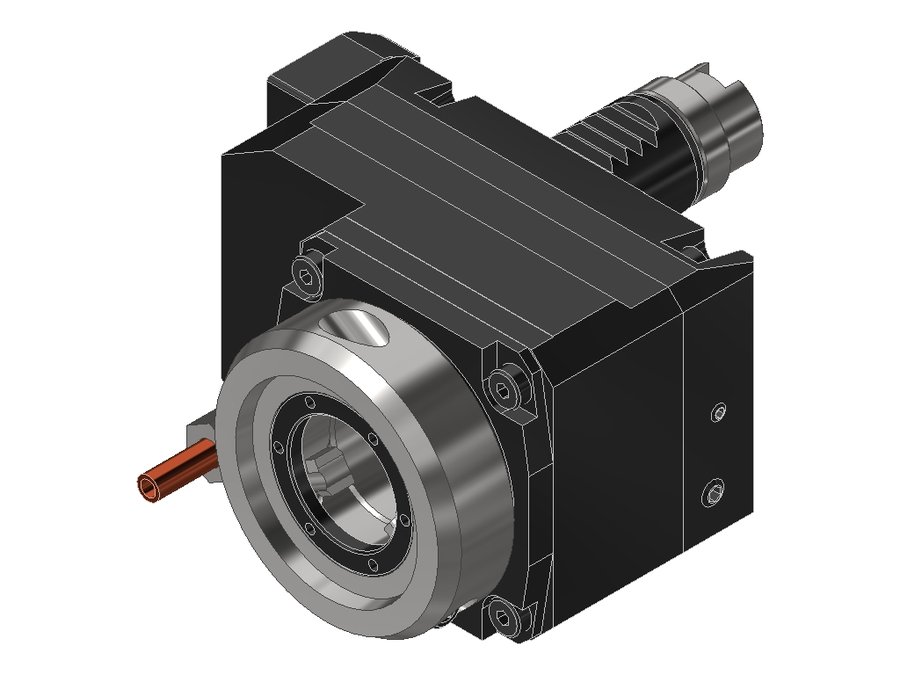

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3G200RI1, хвостовик Ø25, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.25VX3G200RI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3G200RI1, хвостовик Ø25, EWS - Varia VX3 - адаптер

Код интерфейса станкаZYV02500115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
ПриводGroove driver
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VX3
Функциональная длина80 мм
Вылет LPR84 мм
Масса3,159 кг
Высота68 мм
Общая длина142,5 мм
Ширина101 мм
Заказной номер EWS165846
Радиальная высота34 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина35 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.25VX3E332RLI125VDI25EWS Varia VX38084141
50.25VX3G200RI125VDI25EWS Varia VX38084142,5Текущая
50.25VX3G200RIKI125VDI25EWS Varia VX35862120,5
50.25VX3G200RLI1W25VDI25—8084142,5
50.25VX3G200RLI2V25VDI25EWS Varia VX39094152,5
50.25VX3G200RLI2W25VDI25EWS Varia VX39094152,5
50.25VX3G200RLIKI1W25VDI25EWS Varia VX38084142,5
50.25VX3KR5480RLI225VDI25EWS Varia VX394,598,5155,5
50.25VX35480RLI125VDI25EWS Varia VX38084141
50.25VX35480RLIKI125VDI25EWS Varia VX38084141
50.30VX3CTXRLI130VDI30EWS Varia VX38084151
50.30VX3CTXRLI230VDI30EWS Varia VX39094161
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.25VX3G200RI1.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
