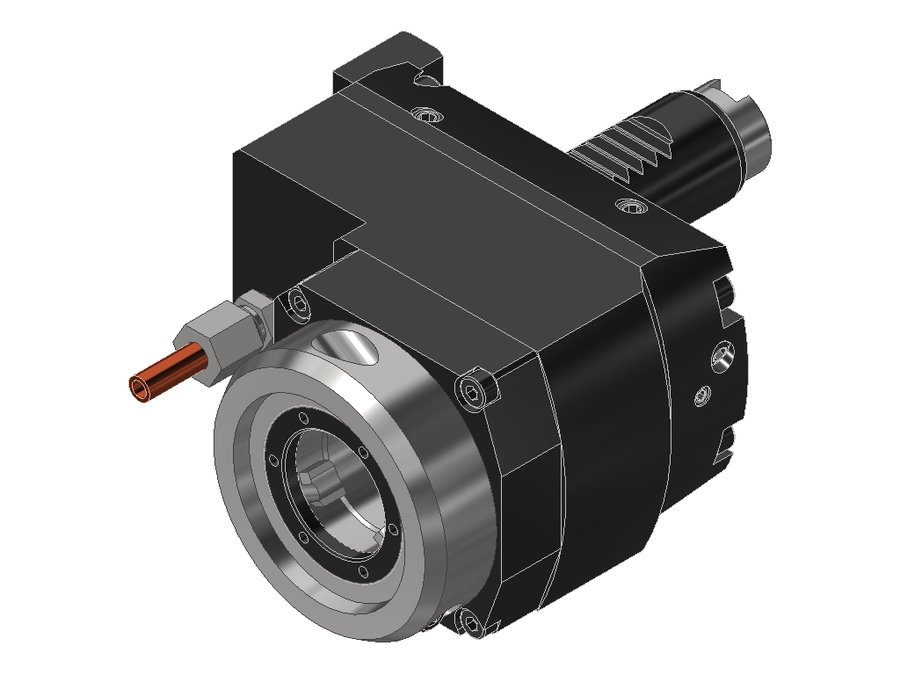

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3G200RLI2V, хвостовик Ø25, система EWS Varia VX3
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.25VX3G200RLI2V

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3G200RLI2V, хвостовик Ø25, система EWS Varia VX3

Система фиксации в гнездеV-плита
Код интерфейса станкаZYV02500115
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VX3
Функциональная длина90 мм
Вылет LPR94 мм
Масса3,293 кг
Высота64 мм
Общая длина152,5 мм
Ширина100 мм
Заказной номер EWS179236
Радиальная высота32 мм
Радиальная ширина35 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент20 Н·м
Функциональная ширина33,75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.25VX3G200RLI2V в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

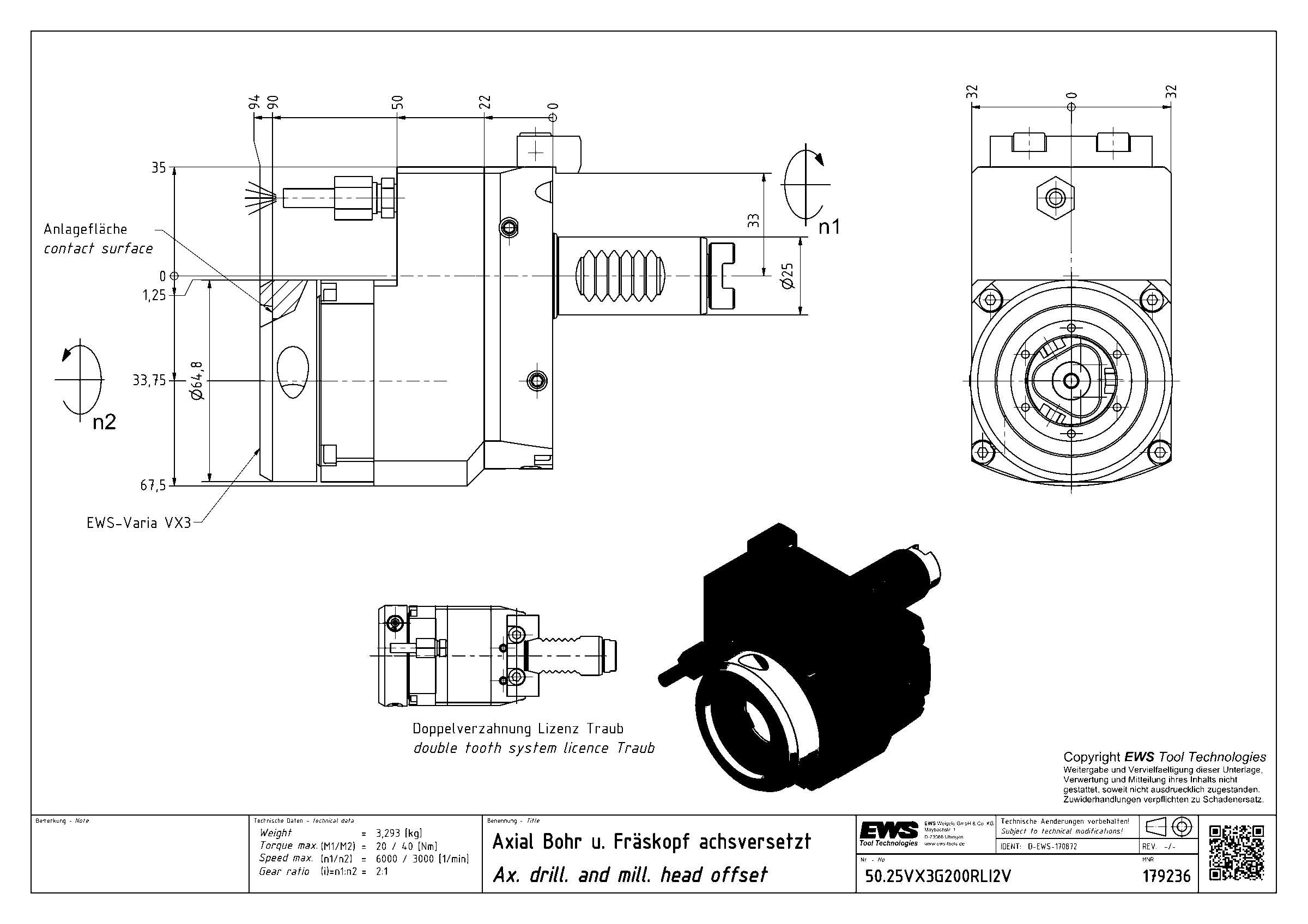

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.25VX3E332RLI125VDI25EWS Varia VX38084141
50.25VX3G200RI125VDI25EWS Varia VX38084142,5
50.25VX3G200RIKI125VDI25EWS Varia VX35862120,5
50.25VX3G200RLI1W25VDI25—8084142,5
50.25VX3G200RLI2V25VDI25EWS Varia VX39094152,5Текущая
50.25VX3G200RLI2W25VDI25EWS Varia VX39094152,5
50.25VX3G200RLIKI1W25VDI25EWS Varia VX38084142,5
50.25VX3KR5480RLI225VDI25EWS Varia VX394,598,5155,5
50.25VX35480RLI125VDI25EWS Varia VX38084141
50.25VX35480RLIKI125VDI25EWS Varia VX38084141
50.30VX3CTXRLI130VDI30EWS Varia VX38084151
50.30VX3CTXRLI230VDI30EWS Varia VX39094161
