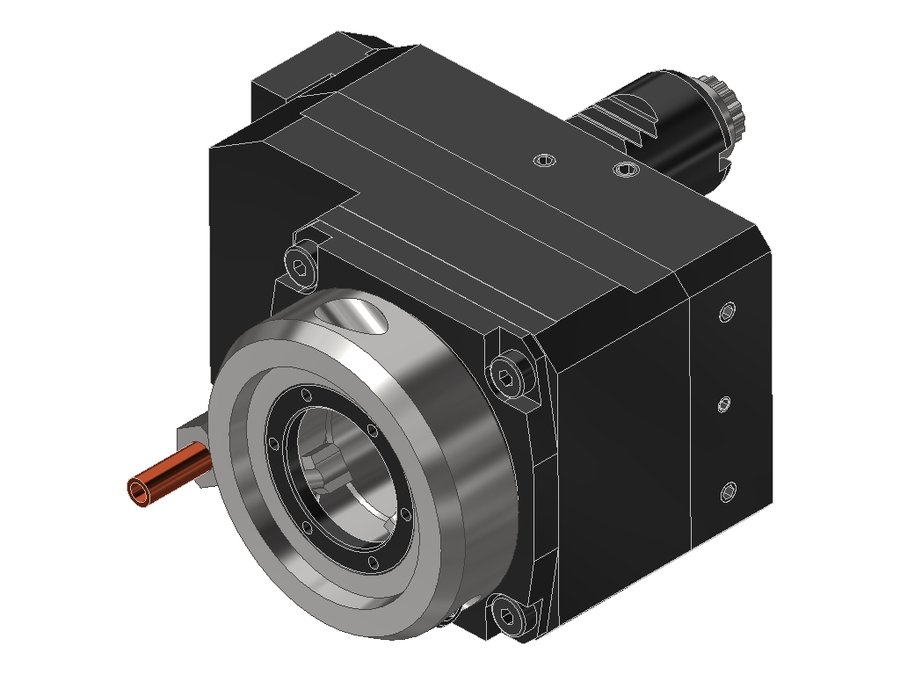

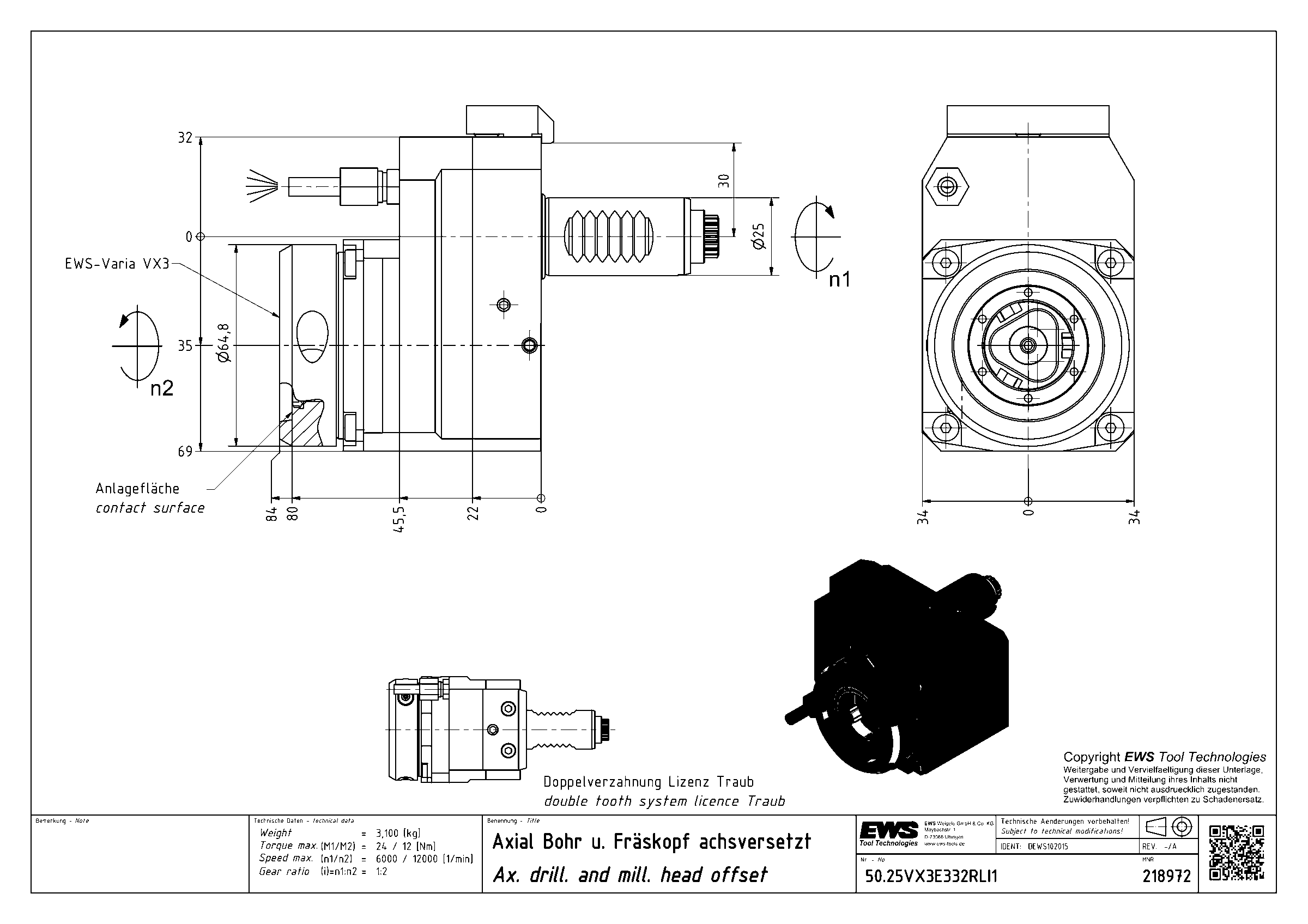

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25VX3E332RLI1, хвостовик Ø25, система EWS Varia VX3
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 80 мм |
| Вылет LPR | 84 мм |
| Масса | 3,1 кг |
| Высота | 68 мм |
| Общая длина | 141 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 218972 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 35 мм |
