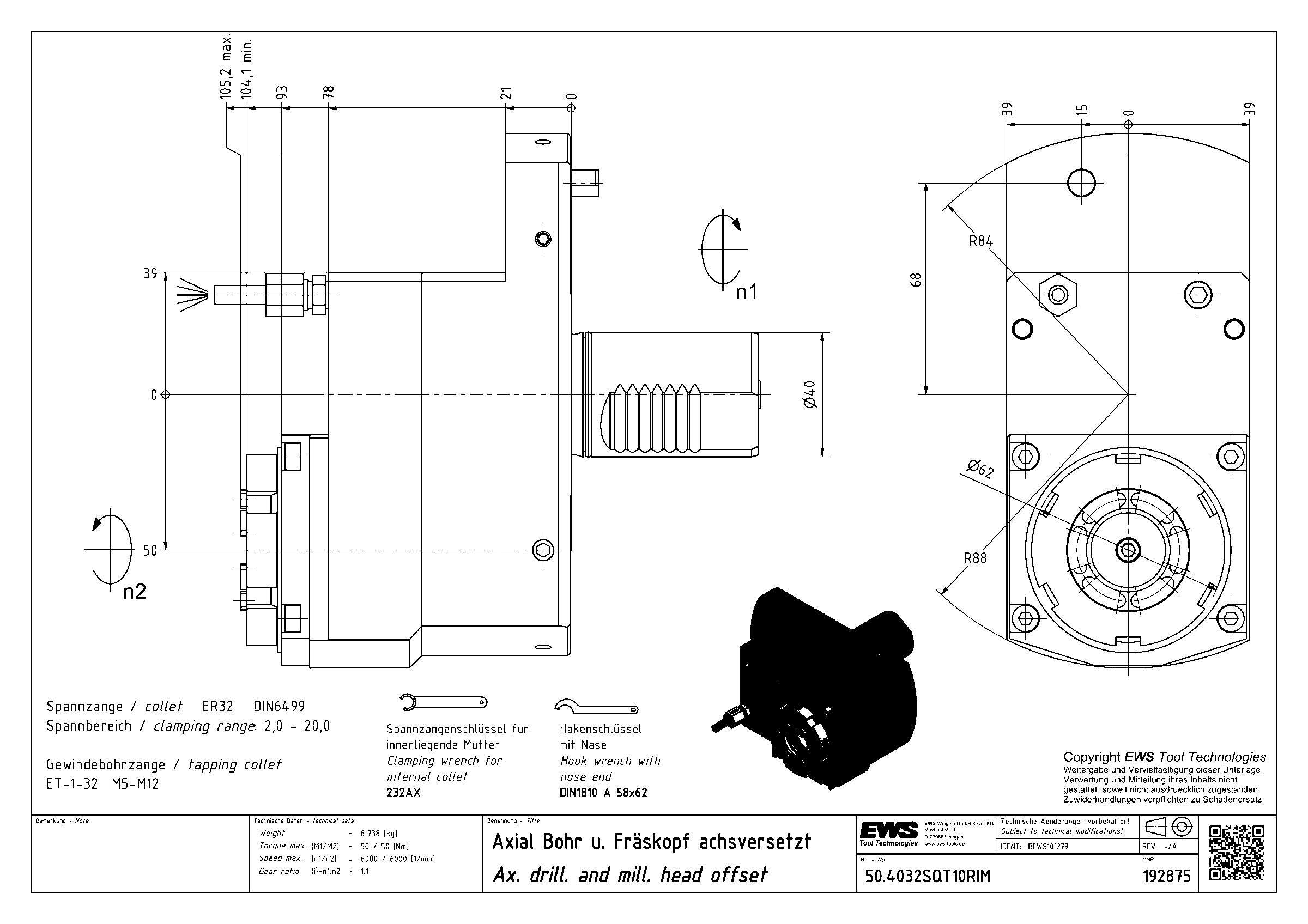

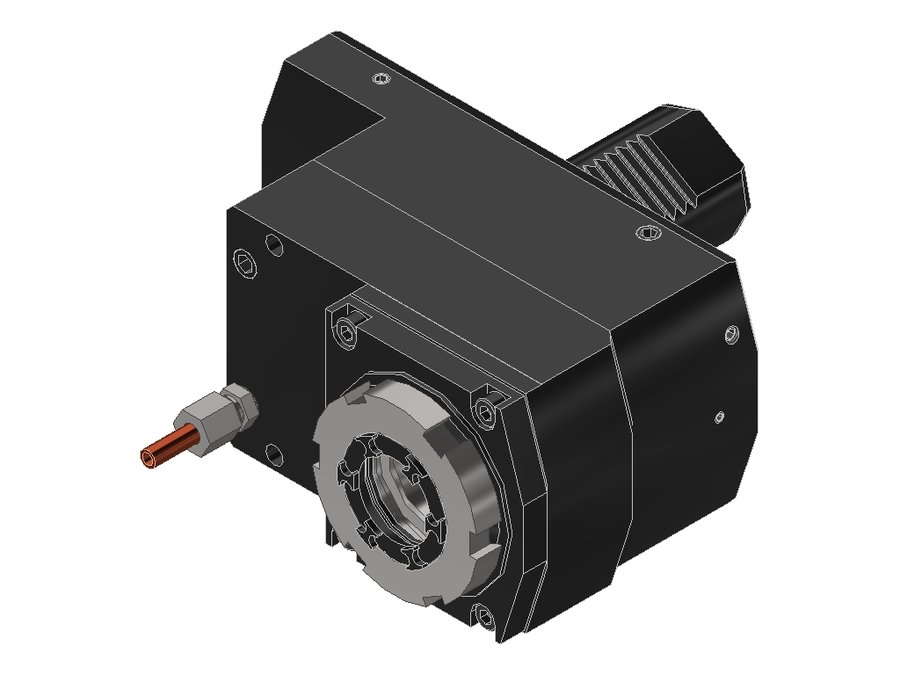

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032SQT10RIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.4032SQT10RIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032SQT10RIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментацанга ER32
Функциональная длина104,1 мм
Вылет LPR104,1 мм
Масса6,738 кг
Высота78 мм
Общая длина165,1 мм
Ширина127 мм
Заказной номер EWS192875
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032MP620RIK40VDI40цанга ER32122122200
50.4032MP620RIKI140VDI40цанга ER32122122200
50.4032MT20R40VDI40цанга ER32122122194
50.4032SQT10R40VDI40 shaft rotated 30°цанга ER329797158
50.4032SQT10RIK40VDI40 shaft rotated 30°цанга ER32122122183
50.4032SQT10RIKIM40VDI40 shaft rotated 30°цанга ER32104,1104,1165,1
50.4032SQT10RIM40VDI40 shaft rotated 30°цанга ER32104,1104,1165,1Текущая
50.4032SQT15RI140VDI40 shaft rotated 30°цанга ER32122122200
50.4032SQT15RIKDIM40VDI40 shaft rotated 30°цанга ER328181159
50.4032SQT15RIM40VDI40 shaft rotated 30°цанга ER328181159
50.4032VL3LI140VDI40цанга ER32122122222
50.4032VL3LIKI140VDI40цанга ER32122122222
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4032SQT10RIM.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
