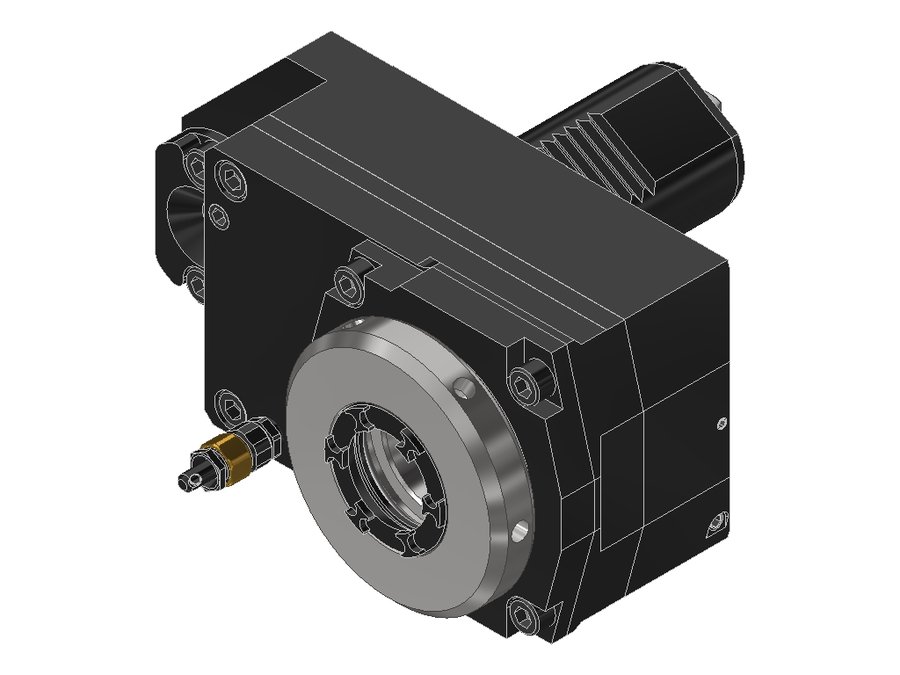

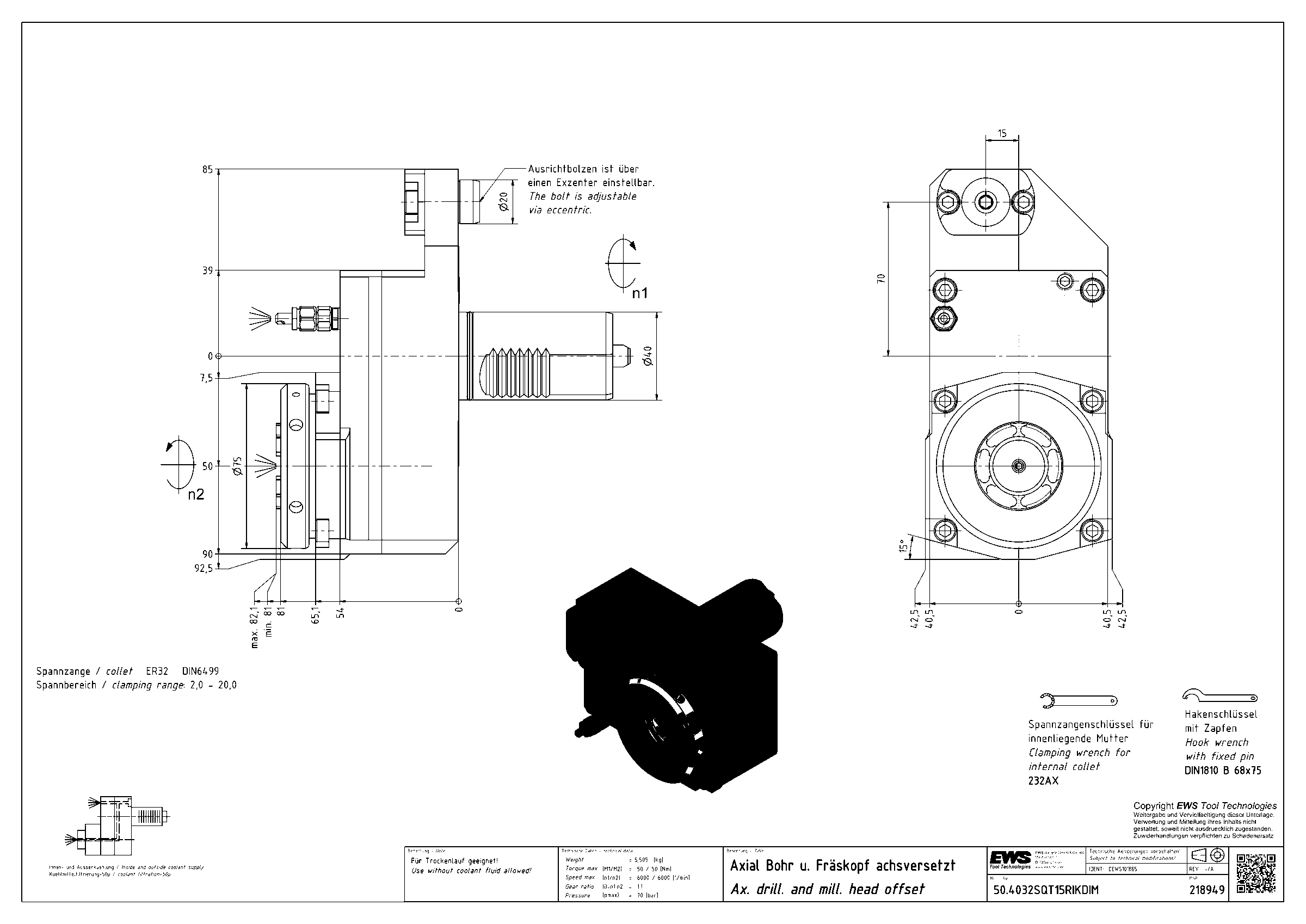

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032SQT15RIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4032SQT15RIKDIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032SQT15RIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина81 мм
Вылет LPR81 мм
Масса5,505 кг
Высота85 мм
Общая длина159 мм
Ширина139,56 мм
Заказной номер EWS218949
Радиальная высота42,5 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4032SQT15RIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032MT20R40VDI40цанга ER32122122194
50.4032SQT10R40VDI40, хвостовик повёрнут на 30°цанга ER329797158
50.4032SQT10RIK40VDI40, хвостовик повёрнут на 30°цанга ER32122122183
50.4032SQT10RIKIM40VDI40, хвостовик повёрнут на 30°цанга ER32104,1104,1165,1
50.4032SQT10RIM40VDI40, хвостовик повёрнут на 30°цанга ER32104,1104,1165,1
50.4032SQT15RI140VDI40, хвостовик повёрнут на 30°цанга ER32122122200
50.4032SQT15RIKDIM40VDI40, хвостовик повёрнут на 30°цанга ER328181159Текущая
50.4032SQT15RIM40VDI40, хвостовик повёрнут на 30°цанга ER328181159
50.4032VL3LI140VDI40цанга ER32122122222
50.4032VL3LIKI140VDI40цанга ER32122122222
50.5032SQT28RIKI150VDI50, хвостовик повёрнут на 30°цанга ER32144144229
50.5040KRSQT28RIKI2IM50VDI50, хвостовик повёрнут на 30°цанга ER40102,5102,5187,5

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4032SQT15RIKDIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
