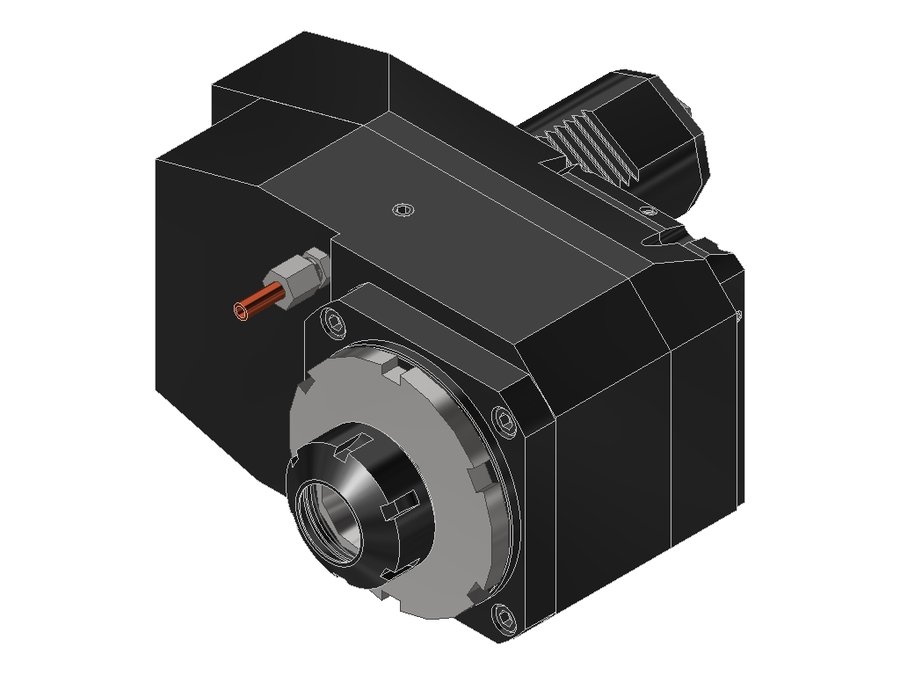

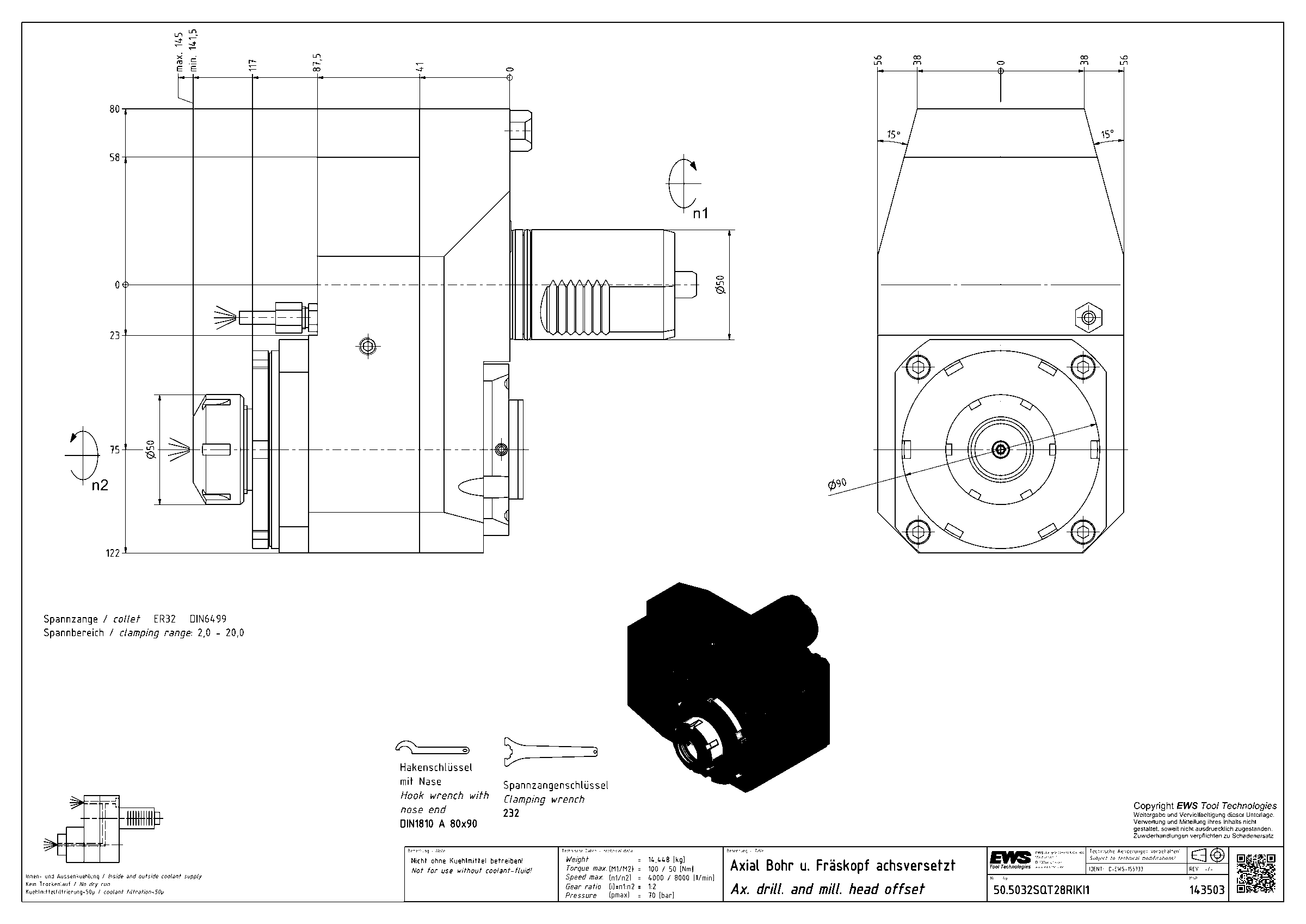

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5032SQT28RIKI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.5032SQT28RIKI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5032SQT28RIKI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина144 мм
Вылет LPR144 мм
Масса14,448 кг
Высота112 мм
Общая длина229 мм
Ширина180 мм
Заказной номер EWS143503
Радиальная высота56 мм
Радиальная ширина58 мм
Передаточное отношение1:2
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.5032SQT28RIKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032SQT10RIM40VDI40, хвостовик повёрнут на 30°цанга ER32104,1104,1165,1
50.4032SQT15RI140VDI40, хвостовик повёрнут на 30°цанга ER32122122200
50.4032SQT15RIKDIM40VDI40, хвостовик повёрнут на 30°цанга ER328181159
50.4032SQT15RIM40VDI40, хвостовик повёрнут на 30°цанга ER328181159
50.4032VL3LI140VDI40цанга ER32122122222
50.4032VL3LIKI140VDI40цанга ER32122122222
50.5032SQT28RIKI150VDI50, хвостовик повёрнут на 30°цанга ER32144144229Текущая
50.5040KRSQT28RIKI2IM50VDI50, хвостовик повёрнут на 30°цанга ER40102,5102,5187,5
50.5040KRSQT28RIKIM50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28RIK50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.20165480RI1IM20VDI20цанга ER167979130

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.5032SQT28RIKI1.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
