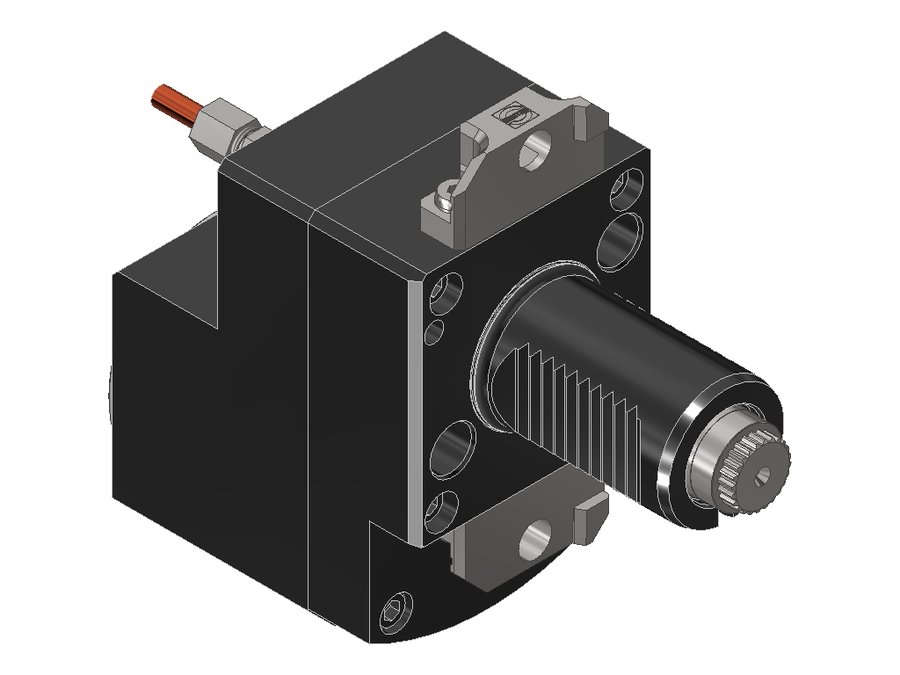

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40C4CTXRLI1TFL

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40C4CTXRLI1TFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина102,5 мм
Вылет LPR107 мм
Масса6,008 кг
Высота78 мм
Общая длина182 мм
Ширина128 мм
Заказной номер EWS171551
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.40C4CTXRLI1TFL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

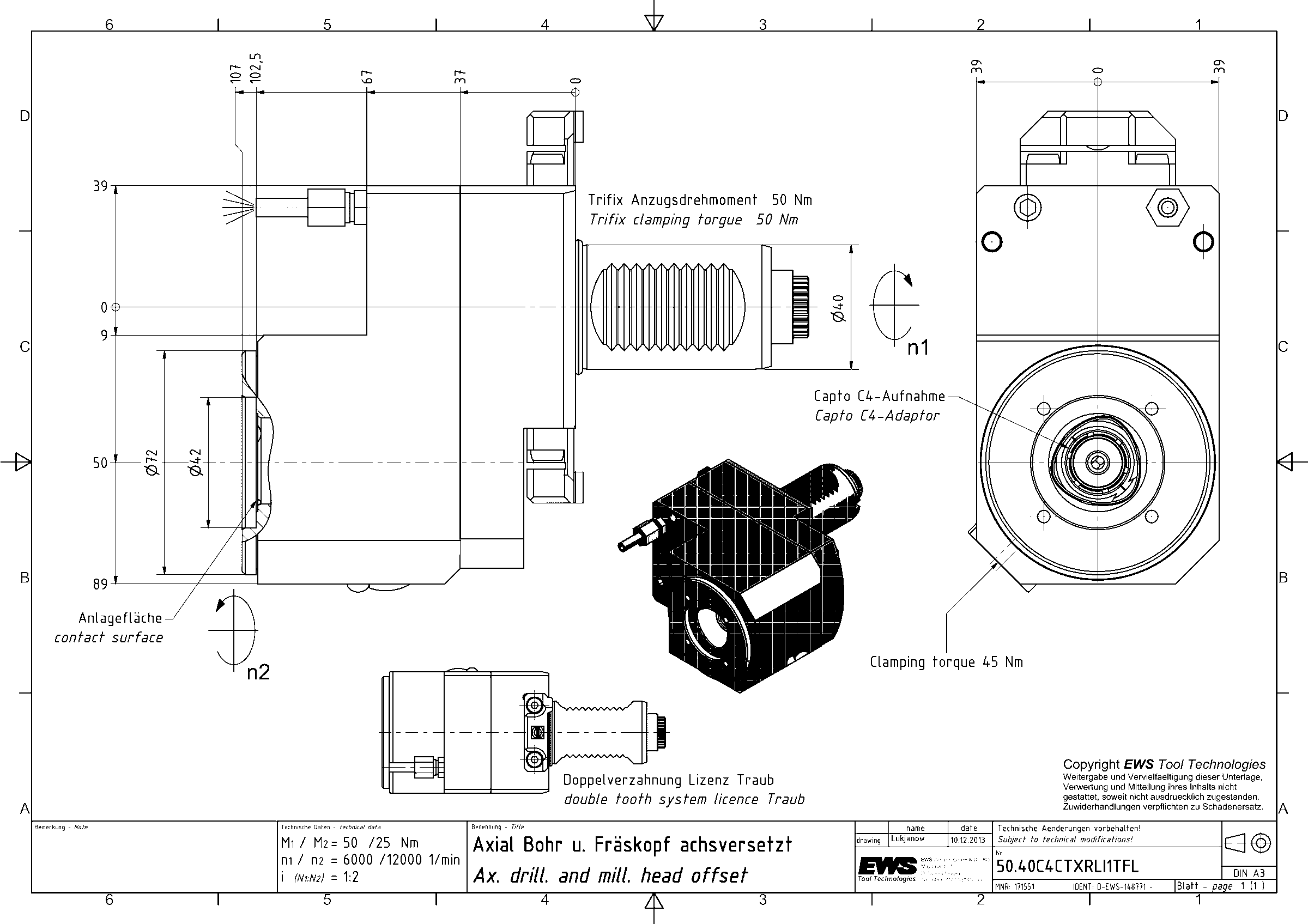

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.30VX3TNX65RLIK30VDI30EWS Varia VX35862136,5
50.30VX3TNX65RLIKI130VDI30EWS Varia VX35862136,5
50.30VX3TOEMLIKI130VDI30EWS Varia VX39599158
50.30VX3TOEMRI130VDI30EWS Varia VX39599158
50.30VX35482RI130VDI30EWS Varia VX39599154
50.30VX35482RIKI130VDI30EWS Varia VX37377132
50.40C4CTXRLI1TFL40VDI40PSC 40102,5107182Текущая
50.40C4CTXRLI1TFR40VDI40PSC 40102,5107182
50.40C4SQT10R40VDI40, хвостовик повёрнут на 30°PSC 40120123184
50.40C4SQT10RIK40VDI40, хвостовик повёрнут на 30°PSC 40120123184
50.40KM40MP620R40VDI40KM 4099,599,5177,5
50.40KM40MP620RIK40VDI40KM 40112,5112,5190,5

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40C4CTXRLI1TFL.

Инструмент статический22

  • 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
  • 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
  • 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
  • 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
  • 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
  • 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
  • 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
  • 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
  • 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
  • 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
  • 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
  • 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
  • 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
  • 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
  • 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
  • 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
