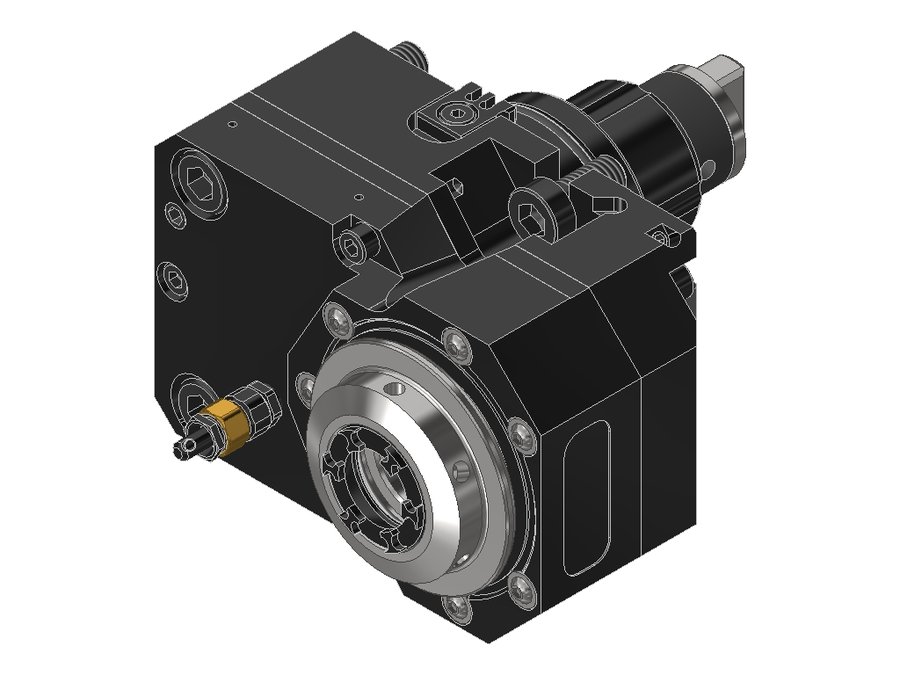

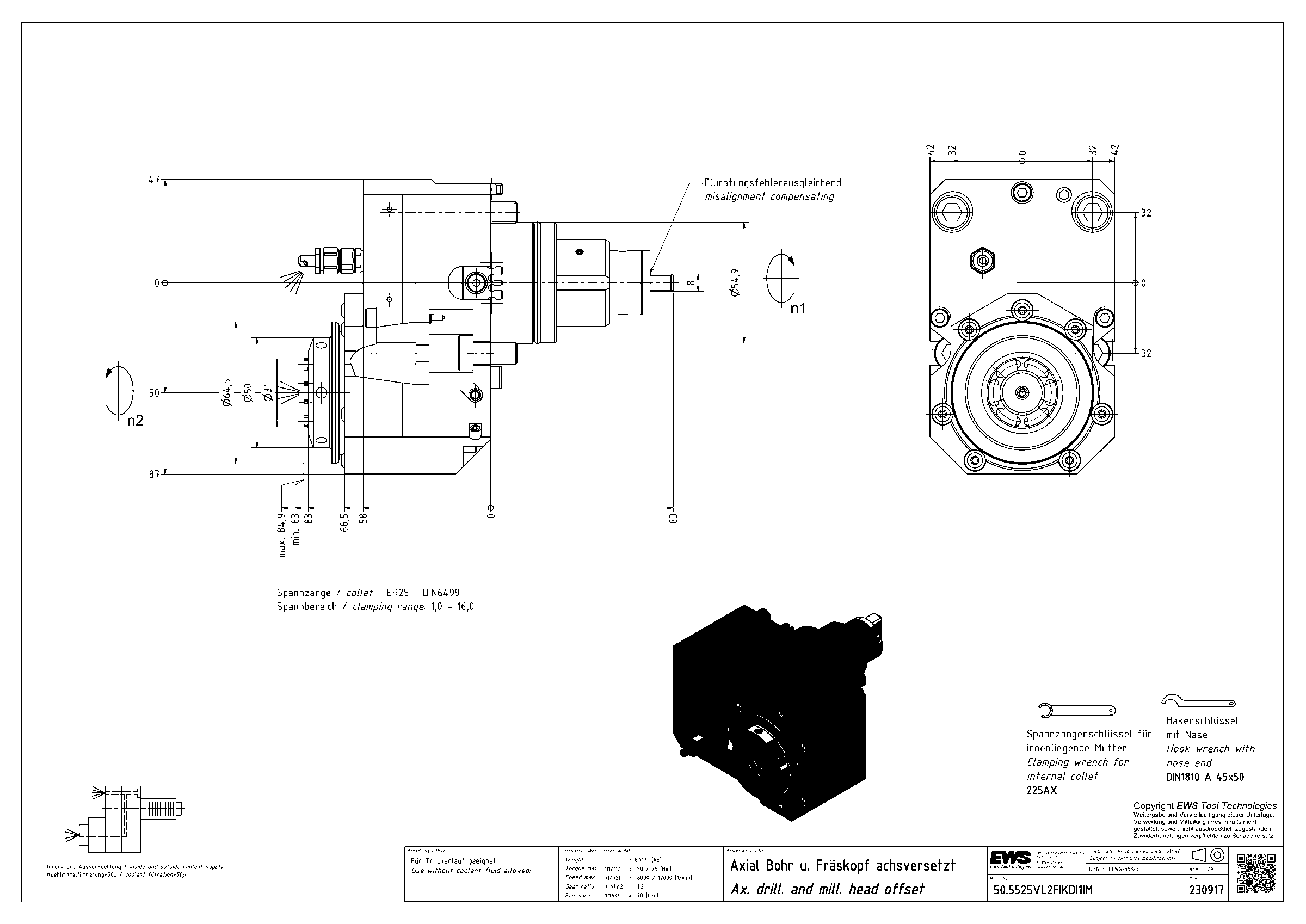

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5525VL2FIKDI1IM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.5525VL2FIKDI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5525VL2FIKDI1IM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментацанга ER25
Функциональная длина83 мм
Вылет LPR83 мм
Масса6,117 кг
Высота84 мм
Общая длина166 мм
Ширина134 мм
Заказной номер EWS230917
Радиальная высота42 мм
Радиальная ширина47 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм
