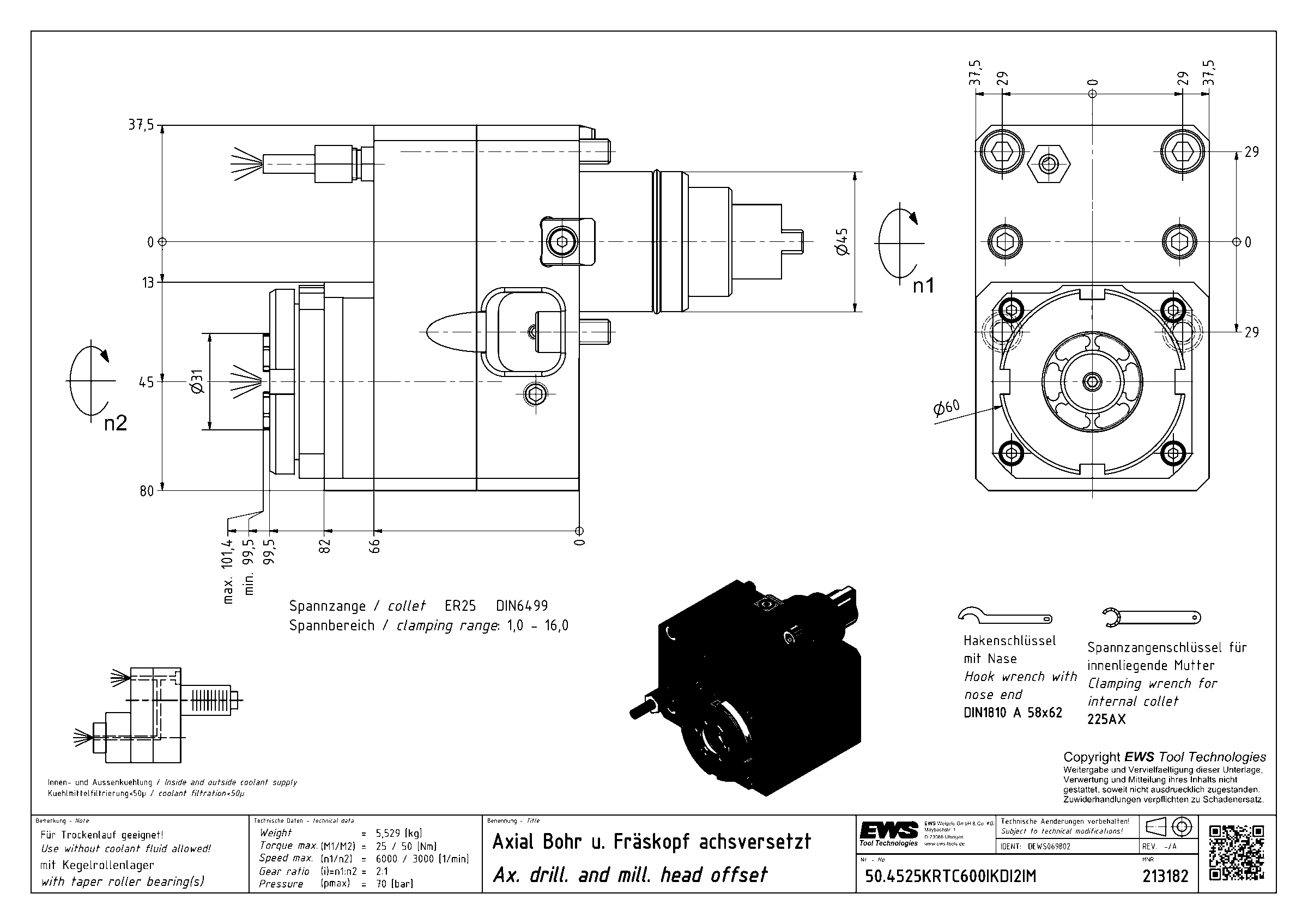

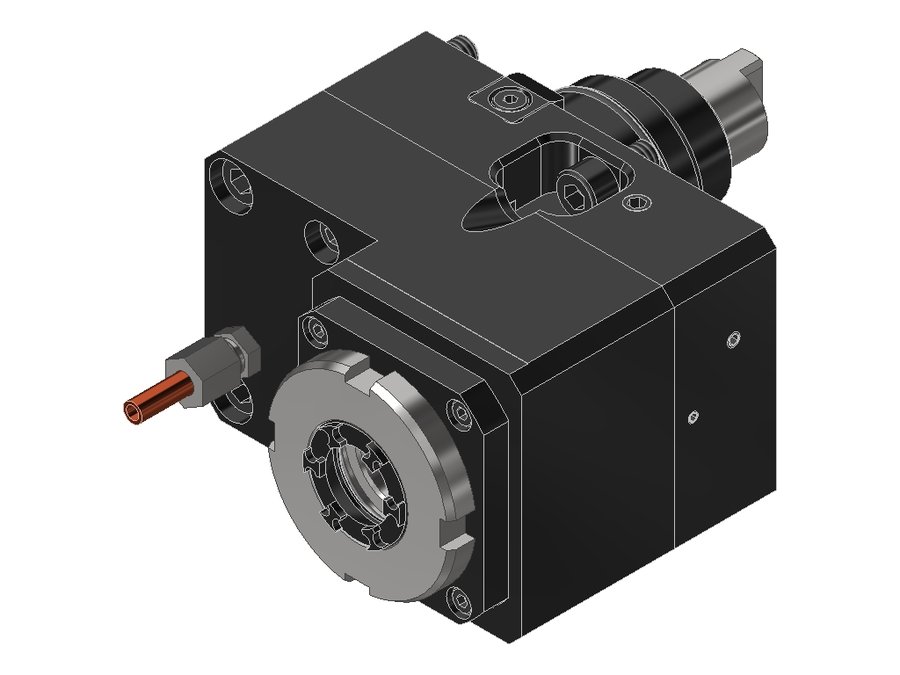

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4525KRTC600IKDI2IM, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 99,5 мм |
| Вылет LPR | 99,5 мм |
| Масса | 5,529 кг |
| Высота | 75 мм |
| Общая длина | 171,5 мм |
| Ширина | 117,5 мм |
| Заказной номер EWS | 213182 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 37,5 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 63,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.4525KRTC600IKDI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.75V51809IKD | 75 | BMT75 | EWS Varia V5 | 114,5 | 114,5 | 224,5 | |
| 50.75V51809IKDI1 | 75 | BMT75 | EWS Varia V5 | 114,5 | 114,5 | 224,5 | |
| 50.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 100 | 198 | |
| 50.4025NZIKI1IM | 40 | BMT40 DMG Mori | цанга ER25 | 83,5 | 83,5 | 152,5 | |
| 50.4025NZIM | 40 | BMT40 DMG Mori | цанга ER25 | 83,5 | 83,5 | 152,5 | |
| 50.4425NTY3I2IM | 44 | BMT44 | цанга ER25 | 65 | 65 | 156 | |
| 50.4525KRTC600IKDI2IM | 45 | BMT45 | цанга ER25 | 99,5 | 99,5 | 171,5 | Текущая |
| 50.4525TC600FI1IM | 45 | BMT45 | цанга ER25 | 72 | 72 | 144 | |
| 50.4525TC600FIKDI1IM | 45 | BMT45 | цанга ER25 | 72 | 72 | 144 | |
| 50.5525BIG1809I1IM#01 | 55 | BMT55 Biglia | цанга ER25 | 83 | 83 | 177 | |
| 50.5525BIG1809IKDI1IM | 55 | BMT55 Biglia | цанга ER25 | 83 | 83 | 177 | |
| 50.5525VL2FI1IM | 55 | BMT55 | цанга ER25 | 83 | 83 | 166 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.4525KRTC600IKDI2IM.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
