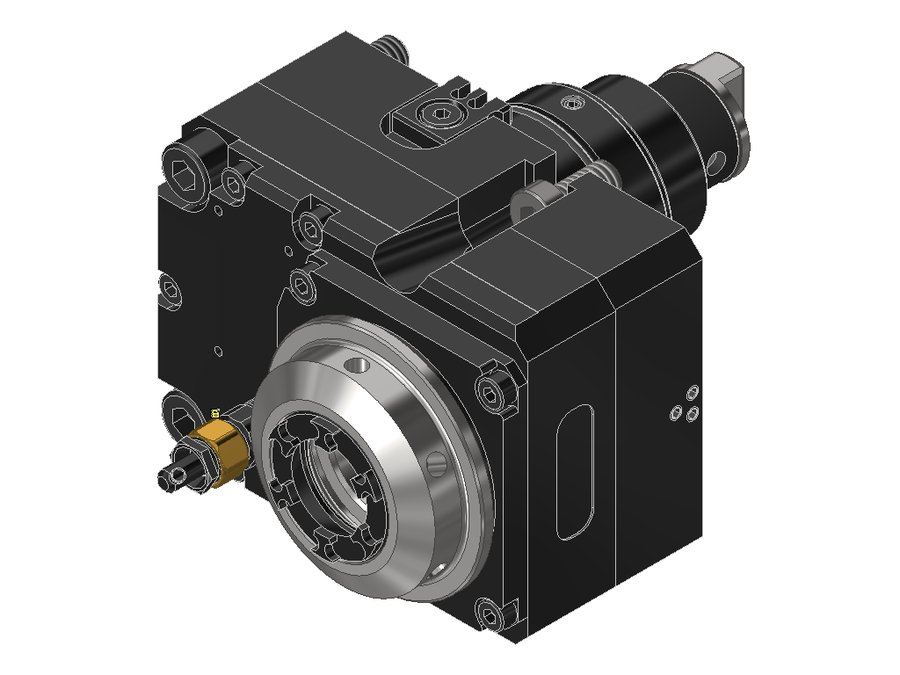

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4525TC600FI1IM, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.4525TC600FI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4525TC600FI1IM, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45
Присоединение инструментацанга ER25
Функциональная длина72 мм
Вылет LPR72 мм
Масса11,64 кг
Высота75 мм
Общая длина144 мм
Ширина102,2 мм
Заказной номер EWS236660
Радиальная высота37,5 мм
Радиальная ширина37,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4525TC600FI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

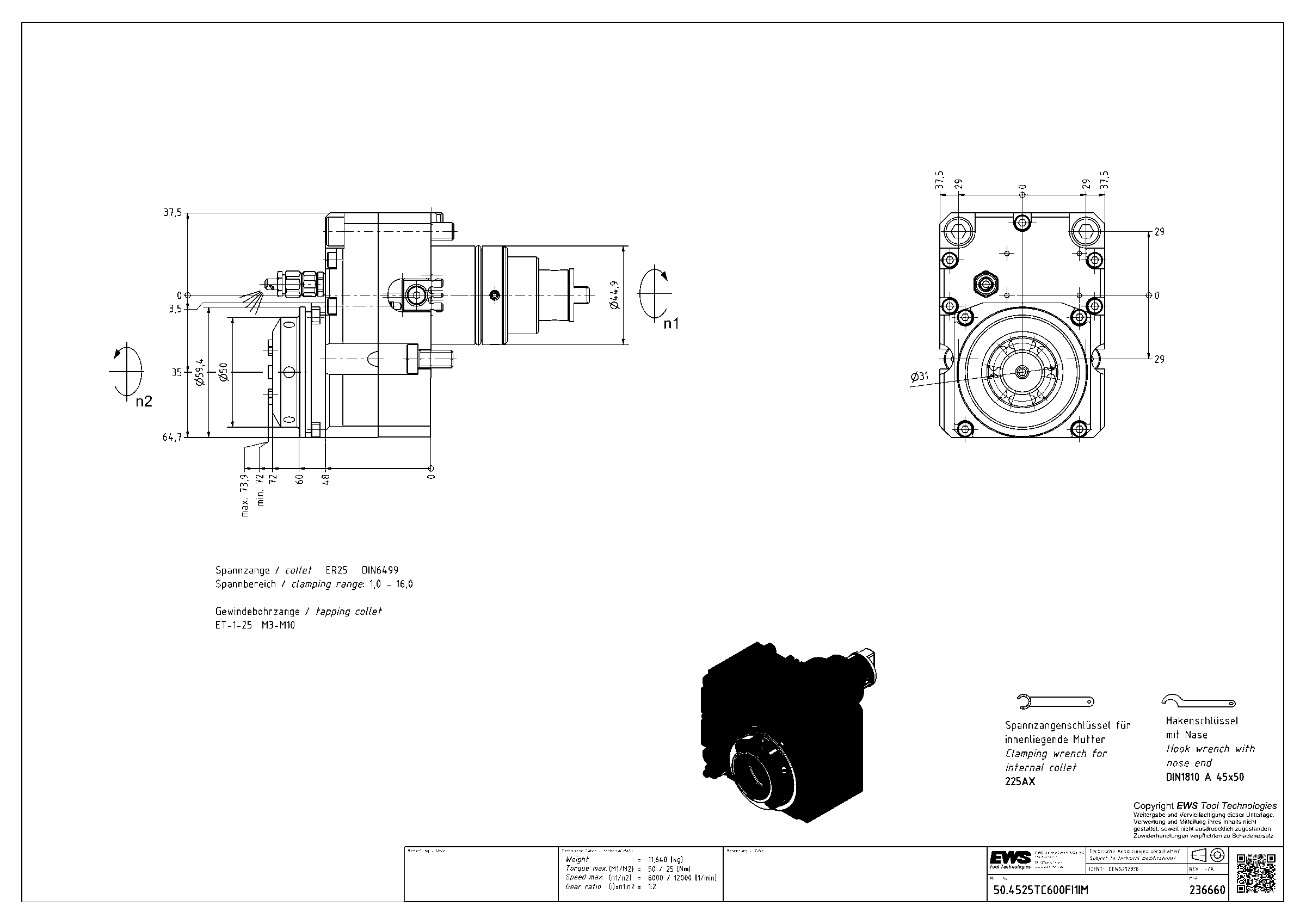

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.75V51809IKDI175BMT75EWS Varia V5114,5114,5224,5
50.80V5QSMBMTIKD80BMT80 MazakEWS Varia V5100100198
50.4025NZIKI1IM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4025NZIM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4425NTY3I2IM44BMT44цанга ER256565156
50.4525KRTC600IKDI2IM45BMT45цанга ER2599,599,5171,5
50.4525TC600FI1IM45BMT45цанга ER257272144Текущая
50.4525TC600FIKDI1IM45BMT45цанга ER257272144
50.5525BIG1809I1IM#0155BMT55 Bigliaцанга ER258383177
50.5525BIG1809IKDI1IM55BMT55 Bigliaцанга ER258383177
50.5525VL2FI1IM55BMT55цанга ER258383166
50.5525VL2FIKDI1IM55BMT55цанга ER258383166

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4525TC600FI1IM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
